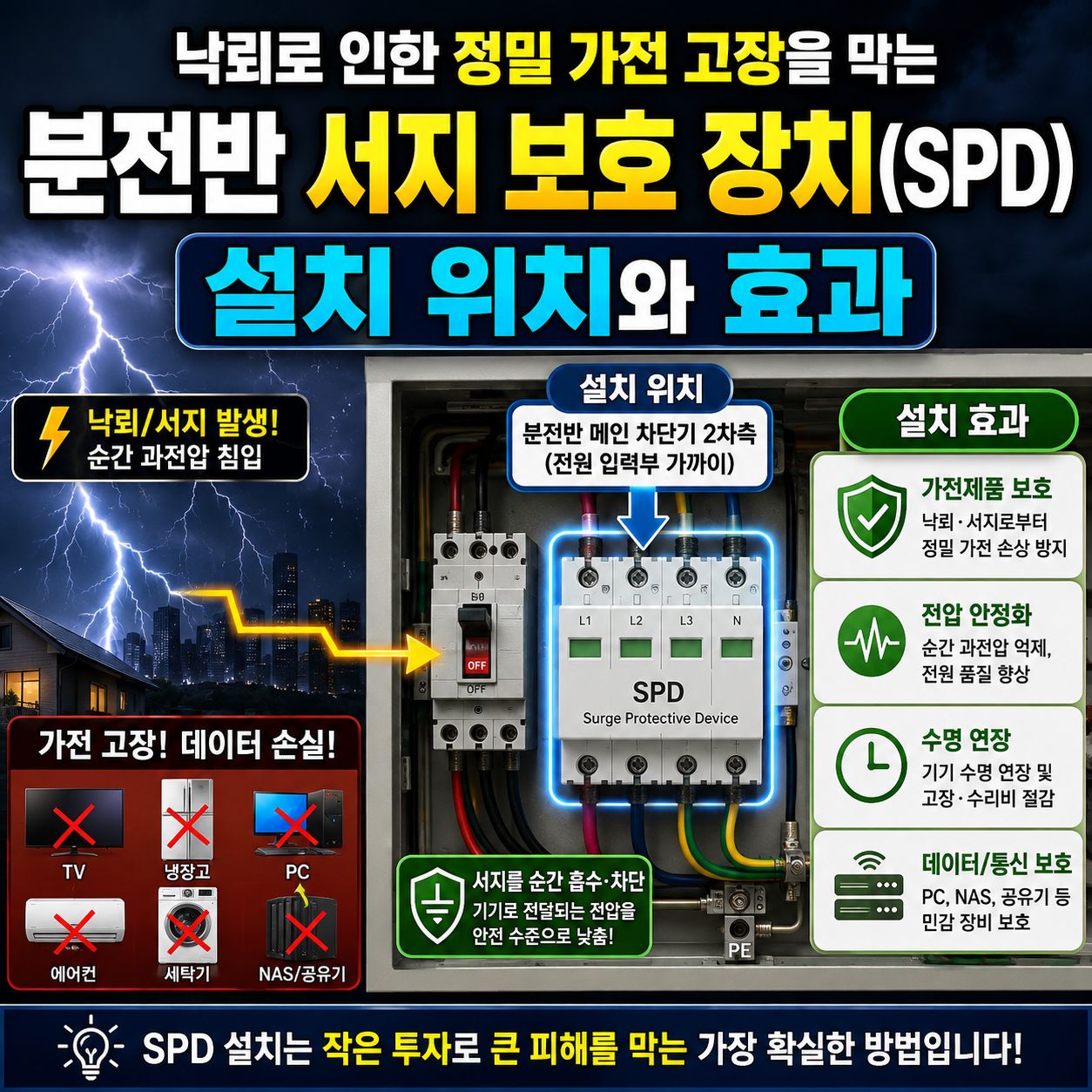

낙뢰로 인한 정밀 가전 고장을 막는 분전반 서지 보호 장치(SPD)의 설치 위치와 효과

낙뢰로 인한 정밀 가전 고장을 막는 분전반 서지 보호 장치(SPD)의 설치 위치와 효과





낙뢰나 벼락이 칠 때 전력선이나 통신선을 타고 들어오는 유도뢰 서지(Induction Surge)는 수천 볼트($\text{kV}$)에 달하는 순간 고전압을 발생시킵니다. 이는 TV, 냉장고, 에어컨 인버터, PC 등 내부 PCB 기판이 예민한 정밀 가전을 순간적으로 파괴하는 주요 원인입니다. 분전반(두꺼비집)에 설치하는 서지 보호 장치(SPD, Surge Protective Device)의 작동 원리와 설치법, 실제 효과를 정리해 드립니다.

1. 서지 보호기(SPD)의 작동 원리

서지 보호기(SPD, Surge Protective Device)는 전력선이나 통신선에 인입되는 순간적인 고전압·대전류 서지를 부하(가전·정밀기기) 대신 접지로 바이패스(Bypass)시키고, 부하에 걸리는 전압을 안전한 수준(제한전압, Up) 이하로 억제하는 장치입니다.

1) 핵심 동작 원리: 비선형 V-I 특성 (Non-linear V-I Curve)

SPD의 핵심은 전압에 따라 저항(임피던스) 값이 극단적으로 변하는 비선형 소자를 사용하는 것입니다.

• 정상 전압 상태 (V < Vc): SPD 내부 소자의 임피던스가 수 MΩ이상으로 매우 높아 개로(Open) 상태처럼 동작합니다. 계통에 어떠한 영향도 주지 않으며 누설 전류도 미미합니다.
• 서지 인입 상태 (V ≥ Vc): 인입 전압이 동작 개시 전압(Vc)을 초과하는 순간, 수 나노초(ns) 이내에 저항이 거의 0Ω에 가깝게 급락하며 도통(Short) 상태로 전환됩니다.
• 에너지 방출 및 제한: 서지의 대전류는 저항이 낮은 SPD를 통해 접지극으로 빠져나가고, 부하 단자에 걸리는 전압은 SPD의 제한전압(Up, Clamping Voltage) 이하로 안전하게 유지됩니다.



2) 주요 서지 보호 소자별 동작 메커니즘

SPD 내부에는 목적과 용량에 따라 서로 다른 물리적 원리를 가진 소자가 단독 또는 복합으로 사용됩니다.

① MOV (Metal Oxide Varistor, 금속 산화물 바리스터)

• 주요 구성: 산화아연(ZnO) 입자와 타 산화물 첨가제를 고온에서 소결한 다결정 반도체 구조.
• 작동 원리: ZnO 결정 입자 사이의 결정립계(Grain Boundary)가 쇼트키 전위 장벽(Schottky Barrier)을 형성합니다. 평상시에는 이 장벽이 전자 이동을 막아 고저항을 유지하다가, 높은 전압이 가해지면 장벽이 무너지며(터널링 효과) 전류를 급격히 통과시킵니다.
• 특성: 반응 속도가 빠르고(< 25ns) 에너지를 흡수하는 능력이 뛰어나 전력용 SPD(Class II/III)의 90% 이상에 사용됩니다.

② GDT (Gas Discharge Tube, 가스 방전관)

• 주요 구성: 불활성 가스(아르곤, 네온 등)가 봉입된 밀폐 용기 내에 두 개의 전극이 마주 보는 구조.
• 작동 원리: 평상시에는 가스가 절연체 상태입니다. 양 전극 사이에 한계 전압 이상의 고전압이 가해지면 가스가 이온화되면서 플라즈마 아크 방전(Arc Discharge)이 일어나 대전류를 순간적으로 도통시킵니다.
• 특성: 정전 용량이 매우 낮아 통신선/데이터선 보호 및 대용량 서지(Class I, $10/350\,\mu\text{s}$ 직격뢰) 방호에 탁월합니다. 다만, 방전 후 정상 전압에서도 전류가 계속 흐르는 속류(Follow Current) 현상을 차단하는 설계가 동반되어야 합니다.

③ TVS Diode (Transient Voltage Suppressor)

• 주요 구성: 정밀 가공된 반도체 PN 접합 다이오드.
• 작동 원리: 아발란시 붕괴(Avalanche Breakdown) 현상을 이용합니다. 역방향 전압이 항복 전압을 넘어서면 전자 항복이 연쇄적으로 일어나며 급격히 도통됩니다.
• 특성: 반응 속도가 피코초(ps) 수준으로 가장 빠르고 제한전압 제어가 정밀하지만, 내용량이 작아 정밀 회로 보드(Class III, 통신용) 단에 주로 적용됩니다.



3) 서지 유입 시 타임라인별 동작 단계

① 상태 1: 서지 감지 (0 ~ 수 ns)

• 계통에 뇌서지 또는 개폐서지 유입.
• 전압이 상승하여 SPD의 클램핑 동작 전압 수준에 도달.

② 상태 2: 클램핑 및 바이패스 (0 ~ 50 ㎲)

• SPD의 임피던스가 순식간에 0Ω 근처로 떨어짐.
• 서지 전류의 대부분(90% 이상)이 접지선(PE)으로 배출됨.
• 설비에 전달되는 전압은 제한전압(Up) 이하로 고정(Clamping).

③ 상태 3: 리셋 및 복구 (100 ㎲ ~ 수㎳)

• 서지 파형이 감쇄하여 전압이 정상 범위로 복귀.
• SPD 소자가 다시 고임피던스(절연) 상태로 원상 복구되어 정상 전력 공급 재개.



4) 보호 모드 (Mode of Protection)

SPD는 서지가 침투하는 경로에 따라 두 가지 모드로 조합하여 보호합니다.

보호 모드	결선 경로	설명 및 역할
공통 모드 (Common Mode)	L - PE, N - PE	전선과 땅(접지) 사이에 발생하는 서지 차단. (유도뢰 차단 핵심)
차동 모드 (Differential Mode)	L - N	전선과 전선 사이(선간)에 발생하여 기기로 직접 들어오는 서지 차단.



5) 열화 메커니즘 및 열분리 장치 (Thermal Disconnector)

MOV 기반 SPD는 반복적인 서지 흡수나 지속적인 과전압($TOV$)에 노출되면 내부 소자가 열화되어 누설 전류가 증가하고 열이 발생합니다.



[SPD 누설전류 증가] ─> [내부 온도 상승] ─> [열분리 스프링 작동] ─> [SPD 회로 분리 & 표시창 赤 변환]



• 열분리 장치(Thermal Disconnector): SPD 내부에는 납땜 또는 저융점 합금으로 연결된 스프링 구조의 단로기가 들어있습니다.
• 열 폭주 방지: 소자가 열화되어 온도가 일정 수준(약 120 ~ 150℃)을 넘어서면 합금이 녹아 스위치를 튕겨냄으로써 SPD를 회로에서 안전하게 분리합니다.
• 상태 표시창: 열분리 장치가 작동하면 전면의 상태 표시창이 녹색(정상)에서 적색(점검/교체 필요)으로 변경되어 사용자가 수명을 직관적으로 확인할 수 있습니다.





2. 분전반 내 설치 위치 및 결선 방법

반응형

분전반(배선반) 내에 서지 보호기(SPD, Surge Protective Device)를 설치할 때는 ‘어디에 배치하는가(위치)’와 ‘어떻게 선을 연결하고 길이를 줄이는가(결선)’가 보호 성능의 90% 이상을 결정합니다. 아무리 성능이 뛰어난 SPD라도 결선이 잘못되면 리드선의 인덕턴스(L)로 인해 제한전압(Up)이 상승하여 보호 대상 기기가 파손될 수 있습니다.

1) 분전반 내 SPD 설치 위치 및 전원 취출점

SPD는 기본적으로 메인 차단기 2차측(부하측)에 병렬(Parallel)로 연결합니다.

● 설치 위치의 3가지 핵심 수칙

① 메인 차단기 2차측 직후 위치

• 인입선으로 들어오는 서지를 집안/공장의 다른 분기 회로로 퍼지기 직전에 가장 먼저 차단해야 합니다.

② SPD 전용 백업 차단기(MCCB/MCB) 설치 필수

• SPD 내부 소자(MOV)가 열화되어 단락(Short) 고장이 발생하거나 대용량 서지 입수로 소자가 파괴될 때, 메인 차단기가 떨어져 정전되는 것을 막고 안전하게 SPD 회로만 차단하기 위해 SPD 전용 분기 차단기를 반드시 거쳐야 합니다.
• 보통 MCB 20A ~ 30A (차단용량 2.5kA 이상) 제품을 SPD 전단에 직렬로 설치합니다.

③ 접지 단자대(PE)와 인접한 공간 배치

• 접지 단자대와 가능한 한 가까운 위치에 SPD를 배치하여 접지선의 길이를 최소화합니다.



2) 결선 방법 및 핵심 시공 기준: 50cm 법칙 (IEC 60364-5-53)

국제 전기표준(IEC) 및 한국전기설비규정(KEC)에서는 SPD의 총 결선 길이(L1 + L2 + L3)를 0.5m(50cm) 이하로 유지할 것을 강력히 권장합니다.



※ 왜 50cm 이하이어야 하는가?

서지 전류는 시간당 전압/전류 변화율(dt/di)이 매우 큰 급경사 파형입니다. 전선 자체도 미세한 인덕턴스를 가지므로, 서지 통과 시 전선에 아래와 같은 유도 전압이 발생합니다.

• 전선 길이가 1m 늘어날 때마다 약 1kV (1,000V)의 유도 전압이 추가로 걸립니다.
• SPD 단자의 제한전압(Up)이 1.5kV라 하더라도 선 길이가 1m라면 실제 부하에 전달되는 전압은 1.5kV + 1.0kV = 2.5kV로 치솟아 정밀 기기가 파손됩니다.



3) 접지 방식별 상별/상간 결선 방식 (Protection Modes)

사용하는 전원 방식(단상 2선식, 3상 4선식 등) 및 접지 계통(TN, TT계통)에 따라 결선 방식이 달라집니다.

① 단상 2선식 (220V 일반 주택 분전반)

● 1+1 결선 구조 (N-PE 간 GDT 적용)

• L선과 N선 사이에 MOV를 두고, N선과 PE(접지) 사이에 GDT를 배치하는 구조입니다.

● 4-Mode (L-PE, N-PE, L-N)

• L선 → SPD L 단자
• N선 → SPD N 단자
• SPD PE 단자 → 분전반 접지 단자대(PE)



② 3상 4선식 (380V/220V 상업/공장 분전반)

● 3+1 결선 구조 (CT2 방식)

• 3개의 상선(R, S, T)과 중성선(N) 사이는 MOV로 연결하고, 중성선(N)과 접지(PE) 사이는 대용량 GDT로 바이패스합니다.
• L1, L2, L3, N 단자를 respective 차단기 2차측에 1:1로 결선.
• SPD의 PE 단자를 최단거리로 접지 단자대에 결선.



4) 전선 규격(단면적) 선정 기준

서지 전류의 거대한 에너지를 순간적으로 버티기 위해 SPD 전원선 및 접지선은 규정된 최소 굵기 이상의 구리(Cu) 단선 또는 연선을 사용해야 합니다.

SPD 등급 (Type)	전원선 최소 굵기 (L/N)	접지선 최소 굵기 (PE)	비고
Class I (Type 1) (주인입구/직격뢰 방용)	6㎟ 이상	16㎟ 이상	10/350㎲ 임펄스 전류 버팀
Class II (Type 2) (주택/건물 분전반용)	2.5㎟ 이상	4㎟ 이상	8/20㎲ 유도뢰 방용 (권장: 4 ~ 6㎟)
Class III (Type 3) (기기 직전/말단용)	1.5㎟ 이상	2.5㎟ 이상	콘센트/특수장비 단자용





3. 서지 보호기(SPD)의 실제 효과와 한계

구분	내용
보호 효과	간접뢰(유도뢰) 및 계통 개폐 서지 90% 이상 차단. 송전선이나 인근 땅에 낙뢰가 떨어져 유입되는 고전압으로부터 가전제품 메인보드 파손 예방.
Class/Type	주택 분전반용은 보통 Class II (Type 2) 제품을 사용하며, 정격 방전 전류(In) 10 ~ 20kA 이상 스펙이 권장됩니다.
방어 한계	집 건물 자체나 인입선에 직접 떨어지는 직격뢰(Class I 영역)의 거대한 에너지 전체를 분전반 SPD 하나만으로 완벽히 막기는 어렵습니다.

※ 팁: 최상의 보호 체계를 구축하려면 [1차] 분전반 내 Class II SPD 설치 + [2차] 정밀 가전(TV, PC 등) 앞 Class III 서지 보호 멀티탭 사용의 2단계 계단식(Cascading) 보호를 적용하는 것이 가장 효과적입니다.
