차박 및 캠핑카용 인산철 배터리와 주행충전기 작업은 차량의 알터네이터(발전기)에서 생성된 전기를 후방의 보조 배터리로 끌어오는 작업입니다. 12V DC 시스템은 전압이 낮은 대신 전류(A)가 매우 높게 흐르기 때문에 전선 굵기와 퓨즈 선정, 그리고 화재 예방을 위한 꼼꼼한 배선 시공이 절대적으로 중요합니다.

1. 전선 굵기 선정 (허용 전류와 전압 강하)

차량은 엔진룸(메인 배터리)부터 트렁크(인산철 배터리)까지 전선 길이가 보통 4~6미터에 달합니다. 거리가 멀어질수록 저항이 생겨 전압 강하(Voltage Drop)가 발생하고 전선에 열이 나므로, 주행충전기의 용량(A)보다 한 단계 더 굵은 전선을 사용하는 것이 안전합니다. 자동차 및 캠핑카 배선에는 보통 실리콘 전선(AWG)이나 KIV(SQ) 전선이 많이 사용됩니다.

주행충전기 용량	최소 전선 굵기 (권장)	단면적 (SQ 환산 / 대략)	비고
30A	8 AWG	약 8 ~ 10 SQ	승용차/소형 SUV 차박용
50A	6 AWG ~ 4 AWG	약 14 ~ 22 SQ	가장 대중적인 세팅
60A 이상	4 AWG ~ 2 AWG	약 22 ~ 35 SQ	스타리아/르노마스터 급

※ Tip: 전선은 얇은 것보다 굵은 것이 무조건 안전합니다. 50A 충전기를 쓴다면 작업이 조금 뻑뻑하더라도 4 AWG(약 22 SQ) 전선을 사용하는 것을 권장합니다.





2. 퓨즈 용량 계산 및 설치 위치

차량용 인산철 배터리와 주행충전기 작업에서 퓨즈는 "전선 피복이 녹아 차량 전체로 불이 번지는 것을 막아주는 최종 안전장치"입니다. 실제 작업 현장에서 적용하는 퓨즈 용량의 정확한 계산법과 위치별 설치 원칙을 상세히 정리해 드립니다.

1) 퓨즈 용량 상세 계산법

퓨즈 용량을 정할 때는 '충전기의 정격 전류'와 '전선의 허용 전류' 사이에서 최적의 값을 찾아야 합니다.



충전기 정격 전류 < 퓨즈 용량 ≤ 전선 허용 전류



• 기본 계산 공식

적정 퓨즈 용량(A) = 주행충전기 출력 전류(A) x 1.25 ~ 1.5

(단, 계산된 값이 사용 중인 전선이 견딜 수 있는 허용 전류를 넘어서는 안 됩니다.)



[사례별 표준 용량 가이드]

주행충전기 용량	사용 전선 (권장)	전선 허용 전류 (가이드)	추천 퓨즈 용량	사용 퓨즈 규격
30A	8 AWG (~10 SQ)	약 80A ~ 90A	40A ~ 50A	MIDI / ANS 퓨즈
50A	4 AWG (~22 SQ)	약 130A ~ 150A	70A ~ 80A	MIDI 또는 ANL 퓨즈
60A	4 AWG (~22 SQ)	약 130A ~ 150A	80A ~ 100A	ANL 퓨즈
100A	2 AWG (~35 SQ)	약 180A ~ 200A	125A ~ 150A	ANL 퓨즈

※ 주의사항

50A 충전기에 50A 퓨즈를 넣으면 충전기가 최대 출력으로 동작할 때 지속적인 열 발생으로 퓨즈가 끊어지지 않고 피복이 먼저 녹아내리거나, 퓨즈 자체의 통상 오차로 인해 잘못 끊어질(끊어짐 누적) 수 있습니다. 따라서 충전기 전류의 1.25~1.5배로 선정합니다.



2) 퓨즈 설치 위치 (듀얼 배터리 핵심 원칙)

일반적인 자동차 전자기기(블랙박스, 내비게이션 등)는 전원부(배터리)가 한쪽에만 있지만, 주행충전기 배선은 양쪽에 배터리(메인/보조)가 각각 존재하는 특수 구조입니다. 따라서 배선 중간에서 차체 합선(쇼트)이 발생하면 양쪽 배터리에서 동시 전류가 유입되므로, 반드시 양 끝단에 총 2개의 퓨즈를 설치해야 합니다.

위치 ①: 엔진룸 메인 배터리 (+) 단자 직후

• 거리: 메인 배터리 (+) 단자에서 전선 길이 기준 15cm 이내 (최대 30cm 넘지 않기)
• 이유: 엔진룸에서 실내/트렁크로 넘어가는 긴 배선이 차체 철판과 마찰되어 피복이 벗겨질 경우, 메인 배터리에서 수백 암페어의 대전류가 쏟아져 나와 불이 나는 것을 즉시 차단합니다.

위치 ②: 트렁크 인산철 배터리 (+) 단자 직후

• 거리: 인산철 배터리 (+) 단자 또는 충전기 입구 직전 15cm 이내
• 이유: 중간 배선이 합선되었을 때, 인산철 배터리 측에서 역으로 전력이 공급되어 전선이 타들어 가는 것을 막아줍니다.



3) 추천 퓨즈 종류 및 시공 주의사항

반응형

일반 릴레이용 플러그형(ATO/ATC) 퓨즈는 대전류 지속 유통 시 접촉 저항으로 소켓이 녹는 현상이 자주 발생합니다. 대전류 주행충전용으로는 아래 규격을 권장합니다.

① MIDI / ANS 퓨즈 (30A ~ 100A 대역 추천)

• 볼트로 단자를 결합하는 형태라 진동에 강하고 접촉 저항이 매우 적습니다. 공간을 적게 차지합니다.

② ANL 퓨즈 (80A 이상 대전류 추천)

• 커버가 투명하여 퓨즈 단선 여부를 눈으로 확인하기 쉽고, 고용량 작업에 가장 널리 쓰이는 표준 퓨즈입니다.





3. 안전 배선 시공법



< Fig01. 캠핑카 듀얼 배터리 시스템 기본 구성도 >

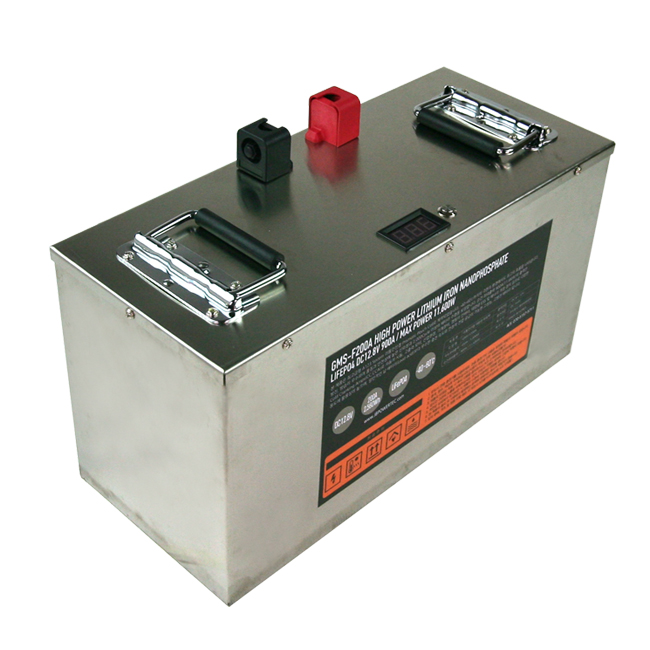

< Fig02. 인산철배터리 >



주행충전기와 인산철 배터리 작업에서 '안전 배선 시공법'은 단순한 연동을 넘어, 차량의 주행 진동, 열, 습기, 그리고 차체(Ground)와의 쇼트를 완벽히 방지하는 핵심 작업입니다. 화재와 고장을 막기 위해 현장에서 반드시 지켜야 하는 4단계 안전 배선 시공 가이드를 상세히 정리해 드립니다.

1) 전선 관통부(격벽) 및 피복 보호 시공

차량 배선 사고의 대부분은 전선 피복이 날카로운 철판에 지속적으로 비벼지면서 벗겨져 발생합니다.

① 난연 콜게이트 튜브(주름관) 전구간 씌우기

• 엔진룸 내부 및 실내를 통과하는 모든 (+) 배선은 난연성 PP/PE 콜게이트 주름관을 전체적으로 씌워야 합니다.
• 주름관 입구와 출구, 30~50cm 간격마다 난연 절연테이프나 케이블 타이로 묶어 전선이 주름관 밖으로 튀어나오지 않게 고정합니다.

② 엔진룸-실내 격벽 통과 시 고무 그로밋(Grommet) 필수 적용

• 엔진룸에서 실내로 전선이 들어갈 때는 차체 철판의 순정 고무 마개(패킹)를 뚫고 지나가야 합니다.
• 철판의 날카로운 단면에 전선이 직접 닿지 않도록 고무 그로밋을 끼우고, 유격 사이로 빗물이나 엔진룸 가스가 들어오지 않도록 자동차용 실리콘(또는 부틸 테이프)으로 방수·방음 처리를 마감합니다.



2) 터미널 단자 압착 및 절연 마감 (접촉 저항 방지)

12V 대전류(50A~100A 이상) 시스템은 단자 연결 부위에 유격이 생기면 접촉 저항으로 인해 엄청난 열이 발생하며 퓨즈 홀더나 단자대가 녹아내립니다.

① 전용 유압 압착기 사용 (수동 악력기 금지)

• 8AWG(10SQ) 이상의 굵은 전선에 링 터미널을 찍을 때는 일반 수동 펜치나 롱노즈가 아닌 유압식 압착기를 사용해야 합니다.
• 단자 내부의 구리선이 공기 구멍 없이 하나의 덩어리처럼 찌그러져 밀착되어야 저항이 생기지 않습니다.

② 압착 부위에 '납땜' 과도 사용 금지

• 압착 대신 납을 흘려 넣는 방식은 차량 진동에 의해 납이 깨지거나, 열에 의해 납이 녹아 탈락할 수 있어 위험합니다. (유압 압착만으로도 충분합니다.)

③ 이중 열수축 튜브 절연

• 링 터미널과 전선 피복이 만나는 지점에는 접착제(본드)가 내장된 2중 두꺼운 열수축 튜브를 씌워 수분 침투를 막고 인장 강도를 높입니다.



3) 접지(Ground, -) 단자 시공 법

차량 주행충전 시스템에서 충전 효율이 떨어지거나 기기가 먹통이 되는 원인의 80%는 '부실한 (-) 접지' 때문입니다.

① 차체 칠(페인트) 제거 필수

• 차체 프레임에 (-) 배선을 묶을 때는 볼트 구멍 주변의 순정 페인트를 사포나 그라인더로 완전히 긁어내어 맨 금속 표면(생철판)이 드러나게 해야 합니다. (페인트는 부도체입니다.)

② 순정 접지 포인트 활용

• 임의로 임시 철판 피스를 박지 말고, 차량 제조사에서 만들어 둔 순정 대지 접지 볼트 자리(엔진룸 차체 프레임, 안전벨트 고정 볼트 자리 등)에 함께 체결하는 것이 가장 안전합니다.

③ 방청 처리(부식 방지)

• 페인트를 긁어낸 자리는 시간이 지나면 녹이 슬어 접지 불량이 발생하므로, 볼트 체결 후 방청 스프레이(WD-40 Specialist 등)나 그리스를 겉면에 살짝 발라 습기를 차단합니다.



4) 고정, 고열부 이격 및 배선 루트 작성

① 30cm 간격 케이블 타이 고정

• 전선이 차량 진동으로 흔들리면 단자 체결부 볼트가 풀리게 됩니다. 배선 라인을 따라 25~30cm 간격으로 차체 구조물에 케이블 타이로 단단히 고정합니다.

② 엔진 배기 매니폴드 및 가동 부위 이격

• 엔진룸 내 배선 시 배기 파이프, 터보차저, 엔진 블록 등 고열 부위와 최소 10~15cm 이상 떨어진 루프로 우회합니다.
• 조향 축(핸들대), 페달류, 도어 경첩 등 움직이는 부위 간섭 여부를 반드시 확인합니다.

③ ACC 신호선 정리 (주행충전기 제어)

• 스마트 알터네이터 차량의 경우 주행충전기를 켜고 끄는 ACC 제어선(얇은 전선)을 퓨즈박스에 연결합니다.
• 이때 퓨즈 다리에 전선을 무작정 감지 말고, 반드시 듀얼 퓨즈 젠더(Fuse Tap)를 사용하여 깔끔하고 안전하게 분기해야 합니다.
