스마트 스위치(아카라, 투야 등)를 기존 스위치 위치에 설치하려 할 때 가장 큰 걸림돌은 "스위치 박스에 중성선(N선)이 없다"는 점입니다. 일반적인 1선식(무중성선) 스마트 스위치의 설치 원리와 함께, 설치 후 흔히 발생하는 잔불(잔상/잔류 전력 현상) 해결법을 정리해 드립니다.

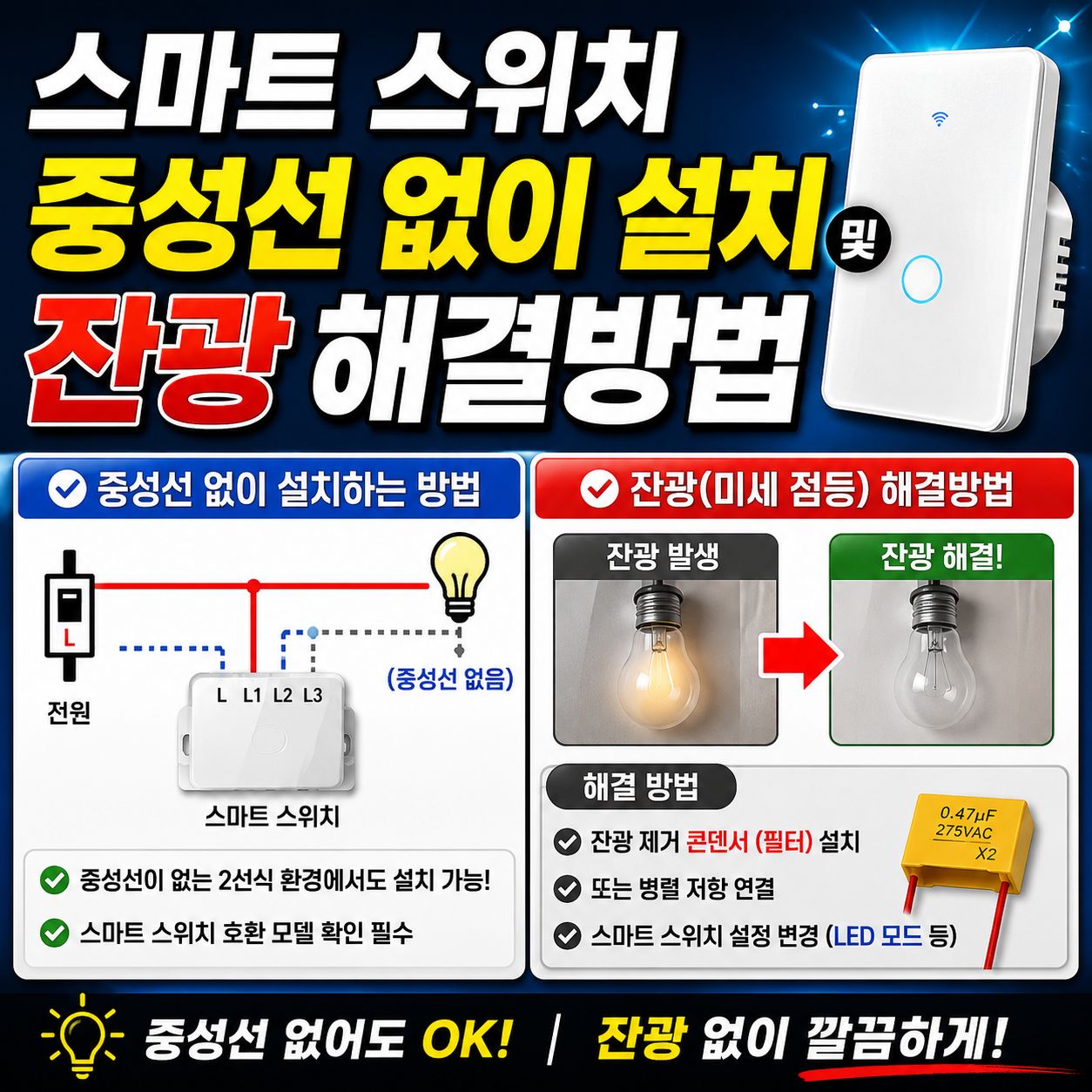

1. 중성선 없이 설치하는 기본 원리

스마트 스위치를 무중성선(1선식)으로 구성할 때, 가장 궁금한 점은 "전원 공급의 기본인 N선(중성선)이 없는데 어떻게 스위치가 켜지고 통신(Zigbee/Wi-Fi)을 유지하는가?"일 것입니다.

이 원리는 전기 회로의 폐회로(Closed Circuit) 형성 방식과 전압 분배 원리로 설명할 수 있습니다.

1) 일반 스위치 vs 스마트 스위치 비교

• 일반 기계식 스위치: 스위치는 단지 L(Hot) 선을 물리적으로 붙였다 떼는 수동 접점 역할만 합니다. 스위치 자체는 전기를 소비하지 않습니다.
• 스마트 스위치: 내부에 Microcontroller(MCU), 통신 모듈(Zigbee/Wi-Fi), 릴레이(Relay)가 들어있어 스스로 전기를 소비하는 하나의 전자기기입니다. 따라서 24시간 끊김 없이 전원 공급을 받아야 합니다.



2) 무중성선 동작의 핵심: "전등을 통한 미세 전류 유통"

일반적인 전원 공급은 L(핫선) → 스마트 스위치 → N(중성선)으로 회로가 닫혀야 합니다. 하지만 스위치 박스에 N선이 없으므로, 무중성선 방식은 L선 → 스마트 스위치 → L1(전등선) → 전등 → 천장의 N선 경로로 회로를 구성합니다.

이 회로 안에서 스위치가 꺼져 있을 때와 켜져 있을 때 전력을 공급받는 방식이 다릅니다.

① 스위치가 꺼져 있을 때 (Off 상태)

• 스위치의 메인 릴레이는 열려(Off) 있어 전등으로 들어가는 주 전력은 차단됩니다.
• 대신 스위치 내부의 고저항 대기전력 회로(Bypass/Leakage Circuit)를 통해 아주 미세한 전류(약 몇 mA 이하)를 L1선(전등선)으로 계속 흘려보냅니다.
• 이 미세 전류가 전등을 통과하여 천장의 N선으로 빠져나가면서, 회로 전체에 전류가 흐르고 스마트 스위치의 MCU 및 통신 모듈이 전원을 유지하게 됩니다.

※ 이때 전등은 왜 안 켜질까요?

전등(특히 과거 백열등이나 일부 고전력 전등)은 소모 전력 Threshold(문턱값)가 높아서, 이 아주 미세한 대기 전류만으로는 불이 켜지지 않기 때문입니다.

② 스위치가 켜져 있을 때 (On 상태)

• 메인 릴레이가 닫히면서 전등으로 정상적인 대기 전력이 모두 공급되어 전등이 밝게 켜집니다.
• 이때 스마트 스위치는 전등으로 들어가는 전류의 아주 일부분을 내부 강압 회로(Power Harvesting/Current Transformer 방식 등)를 통해 자체 전원으로 변환하여 사용합니다.



3) 잔불 현상이 발생하는 이유 (학술적/기술적 원리)

무중성선 방식의 치명적인 단점인 잔불(잔상)이나 껌벅임(플리커ing)은 바로 ①번 상태(Off 상태)에서 발생합니다.

① LED 전등의 극도로 낮은 점등 전력

• 최근 사용하는 LED 등기구 및 SMPS(안정기)는 효율이 매우 좋아서, 스마트 스위치가 통신용으로 흘려보내는 미세 전류만으로도 내부 콘덴서에 전하가 충전됩니다.

② 임계치 도달 및 방전

• 충전된 전하가 LED의 점등 임계 전압에 도달하면 순간적으로 불이 팍 켜지거나(플리커), 충전과 방전이 지속적으로 미세하게 반복되면서 은은하게 불이 남게 됩니다(잔불).



4) 잔불 방지 콘덴서(Capacitor)의 물리적 역할

잔불 방지 콘덴서를 전등에 병렬로 달아주는 것은 전류의 우회로(Bypass Pathway)를 만들어 주는 것입니다.

① AC 교류 임피던스(저항)

• 콘덴서는 교류(AC) 성분에 대해 저항 역할을 하는 임피던스($Z = \frac{1}{2\pi f C}$)를 가집니다.

② 전류의 우회

• 스위치가 흘려보내는 미세한 대기 전류는 저항이 상대적으로 높은 LED 전등 대신, 임피던스가 적절히 맞춰진 잔불 콘덴서 쪽으로 흡수(바이패스)되어 N선으로 빠져나갑니다.
• 결과적으로 LED 전등 내부로 충전되는 전류를 0에 가깝게 차단하여 잔불을 완벽히 해결합니다.





2. 잔불 현상(잔류 현상)이란?

반응형

스마트 스위치를 무중성선(1선식)으로 설치했을 때 발생하는 잔불 현상(잔류/플리커 현상)은 "스위치가 꺼져(OFF) 있음에도 전등에 미세한 전력이 공급되어 불빛이 남거나 blinking(껌벅이는) 현상"을 말합니다.

기술적으로 왜 이런 현상이 일어나는지 원인, 메커니즘, 그리고 전등 종류에 따른 차이점을 상세하게 풀어드립니다.

1) 잔불 현상의 발생 메커니즘

무중성선 스마트 스위치는 자체 통신(Wi-Fi/Zigbee)을 유지하기 위해 꺼진 상태에서도 L1(전등선)으로 아주 미세한 전류(대기 전류)를 항상 흘려보냅니다.

이 미세 전류가 전등을 통과할 때 다음과 같은 순서로 잔불이 발생합니다.



[스위치 OFF] ─> 미세 대기전류 송출 ─> [전등 내부 콘덴서에 전하 누적] ─> 임계치 도달 ─> [순간 방전(잔불/플리커)]



① 전하 누적 (Charging)

스위치에서 넘어온 미세한 대기 전류가 LED 전등 내부의 안정기(SMPS 회로) 및 평활 콘덴서(Capacitor)에 차곡차곡 쌓입니다.

② 임계 전압 도달

스위치는 꺼져 있지만, 전등 내부 콘덴서의 전압이 LED 소자를 점등시킬 수 있는 최소 전압(임계치)까지 상승합니다.

③ 방전 및 점등 (Discharging)

충전된 전력이 한 번에 방전되면서 LED가 은은하게 빛나거나(잔불), 순간적으로 '팍' 하고 켜졌다 꺼지는 현상이 반복(플리커/껌벅임)됩니다.



2) 잔불 현상의 주요 형태 3가지

형태	현상 특징	주요 발생 원인
은은한 잔불 (Glow)	스위치를 꺼도 LED가 완전히 꺼지지 않고 몽환적이거나 어둡게 계속 켜져 있음	미세 전류가 지속적으로 LED 소자를 거쳐 빠져나갈 때
주기적 껌벅임 (Flicker)	몇 초~몇 분 간격으로 깜빡! 하고 켜졌다 꺼지기를 반복함	전등 내부 콘덴서에 전하가 일정 수준 충전되었다가 한 번에 방전되는 주기가 반복될 때
잔여잔광 (Afterglow)	불을 끄고 몇 분 지나면 자연스럽게 꺼짐	대기 전류 때문이 아니라, 전등 내부 잔여 전력이 소진되는 시간차 현상 (스마트 스위치 문제 아님)



3) 왜 백열등에서는 안 생기고 LED에서만 생길까?

과거에는 스마트 스위치나 센서등을 써도 잔불 현상이 잘 느껴지지 않았습니다. 전등의 발광 방식 차이 때문입니다.

① 과거 백열등 / 삼파장 등

• 필라멘트를 달구거나 가스를 방전시켜야 하므로 작동에 필요한 최소 전력(Threshold)이 매우 높습니다. 스마트 스위치가 보내는 미세 전류 정도는 열로 유실되어 불이 전혀 켜지지 않았습니다.

② 최근 LED 전등

• 반도체 소자 특성상 에너지 효율이 극도로 높고 반응 속도가 매우 빠릅니다. 아주 미세한 유휴 전력(몇 mA, 몇 mW 수준)만 들어가도 즉각 빛을 발산하므로 잔불 현상이 도드라지게 나타납니다.



4) 스마트 스위치 외에 잔불이 생기는 다른 이유

무중성선 스마트 스위치가 아니더라도 일반 집에서 잔불이 생기는 원인은 다음과 같습니다.

① 스위치 핫선(L)과 중성선(N)의 바뀌어 결선됨 (역상 결선)

• 스위치는 N선을 차단하고 L선이 전등에 상시 연결되어 있으면, 천장 구조물이나 벽면 구배를 통해 미세한 누설 전류가 흘러 잔불이 생깁니다.

② 램프 달린 일반 스위치 (스위치 위치 표시등)

• 스위치에 주황색/파란색 꼬마전구가 들어오는 스위치는 내부 저항을 통해 대기 전류를 흘리기 때문에 LED 등기구와 결합 시 잔불을 일으킵니다.

③ 유도 기전력 (유도 전류)

• 배관 속 전선들이 길게 평행으로 지나갈 때, 옆 전선에서 발생하는 전자기장에 의해 전등선에 미세 전압이 유도되는 현상입니다.



5) 잔불을 방치하면 발생하는 문제점

• 전등 수명 단축: LED 소자 및 내부 안정기 회로에 지속적인 전기적 스트레스를 주어 수명이 급격히 줄어듭니다.
• 시각적 스트레스 및 수면 방해: 야간에 방이 완전히 어두워지지 않거나 깜빡여 심리적 불편함을 줍니다.
• 스마트 스위치 오작동: 전등 측 전압이 불안정해지면 스마트 스위치 자체의 Zigbee/Wi-Fi 통신이 끊기거나 리셋되는 원인이 됩니다.





3. 잔불 현상 해결 방법

① 잔불 방지 콘덴서(캐패시터) 설치 (가장 확실한 방법)

1선식 스마트 스위치를 구매하면 제품 상자에 노란색 또는 파란색 작은 콘덴서가 동봉되어 있습니다. (없다면 시중에서 'LED 잔불 방지 콘덴서'를 1,000~2,000원에 구매 가능합니다.)

• 설치 위치: 스위치 박스가 아니라 '전등 측'에 설치합니다.
• 연결 방법: 전등으로 들어오는 2개 선(L선과 N선)에 병렬로 꽂아줍니다. (극성이 없으므로 방향 상관없음)
• 원리: 스마트 스위치가 보내는 미세 전류를 전등 대신 콘덴서가 absorbed(흡수)하여, LED까지 전류가 흘러가지 않도록 방어해 줍니다.
• Tip: 다구(2구, 3구 이상) 스위치의 경우, 잔불이 발생하는 등기구에 콘덴서를 각각 설치하거나, 통상 L1 단자에 연결된 메인 전등에 우선 설치합니다.

② 전등 교체 또는 전자식 잔불 해결기 사용

• 고품질 LED 모듈 사용: 일부 고품질 LED 전등(안정기 내장형)은 내부 잔불 방지 회로가 잘 되어 있어 콘덴서 없이도 잔불이 생기지 않습니다.
• AC 직접 입력형(잔불 방지 내장) 콘덴서 전용 기기: 콘덴서 설치로도 100% 해결되지 않을 경우, 시중의 고급형 '전자식 잔불 제거기'를 사용하면 잔류 전류를 더 강력하게 바이패스해 줍니다.
