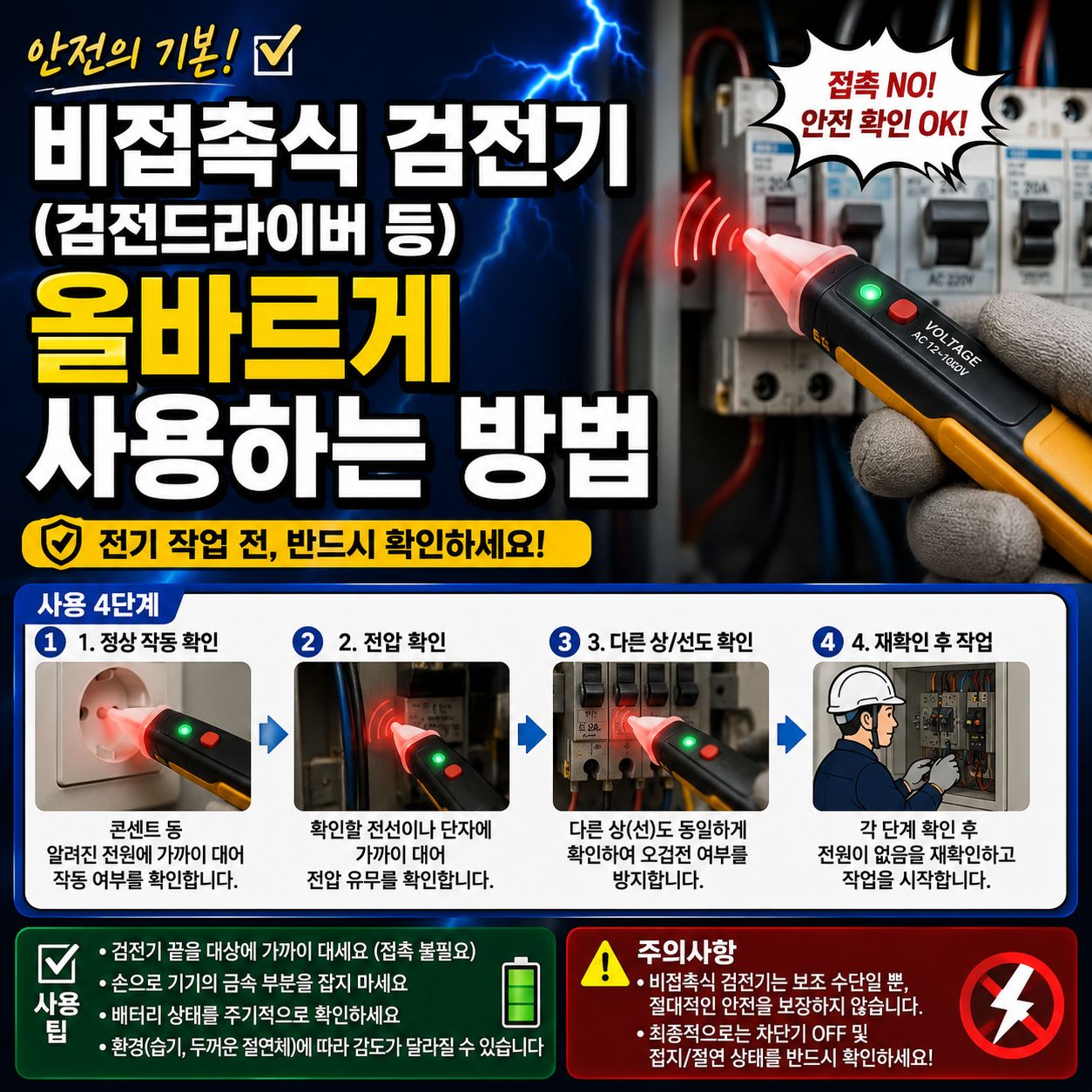

비접촉식 검전기(검전드라이버 등)를 올바르게 사용하는 방법

비접촉식 검전기(검전드라이버 등)를 올바르게 사용하는 방법





1. 비접촉식 검전기 사용 전 3단계 필수 체크 (Self-Test)

비접촉식 검전기(Non-Contact Voltage Tester)를 이용한 '3단계 필수 체크 Protocol'은 전기 작업자의 생명선과도 같습니다. 비접촉식 검전기는 편의성이 높은 대신, internal circuitry(내부 회로) 고장이나 배터리 방전 시 "전기가 통하고 있는데도 알람이 울리지 않는 가장 위험한 상황(False Negative)"을 유발할 수 있기 때문입니다.

작업에 들어가기 전 반드시 수행해야 하는 Self-Test 3단계를 단계별로 상세히 안내해 드립니다.



1단계: 외관 inspection & 배터리/셀프 테스트 기능 점검

측정기기의 물리적 상태와 내부 전자 회로의 가동 여부를 1차로 검증하는 단계입니다.

① 외관 물리적 손상 점검

• 측정 팁(Tip) 확인: 전계(Electric Field)를 감지하는 선단부 센서 팁에 균열, 크랙, 또는 오염물(기름, 습기 등)이 없는지 확인합니다. 센서 부위의 균열은 절연 파괴나 감지 감도 저하를 일으킵니다.
• 하우징 및 절연체: 검전기 몸체 플라스틱 절연 하우징의 손상 여부를 확인하여 작업 중 손으로 누설 전류가 들어오는 것을 방지합니다.

② 배터리 저전압(Low Battery) 상태 확인

• 배터리 전압이 떨어지면 전계 감지 감도가 급격히 낮아져 전압을 감지하지 못합니다.
• 최신 비접촉식 검전기는 전원을 켰을 때 배터리 표시 LED가 녹색으로 점등하거나 시작 비프음을 냅니다. LED가 주황색/빨간색으로 깜박이거나 소리가 비정상적으로 약하다면 작업을 즉시 중단하고 배터리를 교체해야 합니다.

③ 자체 테스트(Self-Test / Power-On Test) 버튼 활용

• 전원 버튼을 누르거나 Self-Test 버튼을 내장한 모델의 경우 해당 버튼을 눌러 내부 CPU, LED 표시등, 삐- 소리(Buzzer)가 정상 작동하는지 점검합니다.



2단계: LIVE-DEAD-LIVE (L-D-L) Verification Protocol

전력 산업 안전 표준(NFPA 70E 등)에서 명시하는 가장 핵심적인 무전압 검증 절차입니다. 검전기가 실제 현장에서 전압을 정상 인식하는지 '작업 직전과 직후'에 연속 검증합니다.

① LIVE (1차 통전부 검증)

• 방법: 현재 확실하게 전기가 들어오고 있는 근처의 콘센트, 차단기 1차측(상위 전원), 또는 활선 상태의 스위치에 검전기를 가져갑니다.
• 목적: 검전기가 현장의 AC 전압(예: 220V) 환경에서 알람 소리 및 LED 적색 램프로 명확하게 반응하는지 실제 현장 테스트를 수행합니다.

② DEAD (작업 대상 회로 측정)

• 방법: 차단기를 내린 후, 실제 작업하려는 전선, 차단기 2차측 단자대, 콘센트 선로 등에 검전기 팁을 밀착시킵니다.
• 목적: 해당 회로가 실제로 차단되어 반응(소리/빛)이 없는지 확인합니다.

③ LIVE (2차 통전부 재검증)

• 방법: DEAD 측정 직후, 다시 1번에서 테스트했던 확인된 전원부(LIVE)로 돌아가 검전기를 대봅니다.
• 목적: DEAD 측정 도중 internal fuse가 끊어졌거나, 배터리가 순간 방전되었거나, 검전기가 고장 나서 울리지 않았던 것인지(False Negative)를 완벽히 배제하기 위함입니다. 2차 LIVE에서도 정상 작동해야 비로소 DEAD 상태를 믿을 수 있습니다.



3단계: 감도(Sensitivity) 및 측정 환경 조건 체크

비접촉식 검전기는 '주변 환경'에 따라 오작동할 확률이 매우 높으므로 측정 환경을 체크해야 합니다.

① 감도 레벨(High/Low Sensitivity) 설정 확인

• Dual-range(이중 감도) 검전기의 경우, 현재 설정된 전압 범위를 확인합니다.
• 예: High 감도(12V~1000V) 모드 / Standard 감도(90V~1000V) 모드.
• 220V 상용 전원 측정 시 적합한 감도로 설정되어 있는지 확인합니다. (너무 높은 감도 설정 시 인근 회로의 잔류/유도 전압으로 인해 비어있는 선에서도 울릴 수 있습니다.)

② 측정 방해 요소(차폐 및 거리) 점검

• 금속 배관/차폐선: 얇은 금속 가요전선관(플렉시블), 금속 몰드, 접지망이 포함된 차폐 케이블 내부의 전선은 전계가 밖으로 방출되지 않아 전기가 흘러도 검전기가 감지하지 못합니다.
• 피복 두께 및 거리: 전선 피복이 너무 두껍거나 팁을 바짝 대지 않으면 감지가 안 될 수 있으므로 단자대 나사 머리나 전선 절연 피복에 수직으로 완전히 밀착시켜 측정 환경을 조성합니다.
• 작업자 절연 상태: 비접촉식 검전기는 작업자의 몸을 통해 아주 미세한 정전용량(Capacitance) 회로를 형성하여 전계를 감지합니다. 작업자가 절연성이 극도로 높은 발판 위에 있거나 두꺼운 절연장갑을 낀 경우 감도가 약간 떨어질 수 있으므로 감지 상태를 유의 깊게 관찰해야 합니다.





2. 비접촉식 검전기의 올바른 측정 방법

반응형

비접촉식 검전기(Non-Contact Voltage Tester)는 전선 내부의 전류가 만드는 미세한 전계(Electric Field)를 센서로 감지하는 방식입니다. 직접 도체에 전극을 대지 않고 피복 위에서 전압을 측정하므로 안전하고 신속하지만, 잘못된 각도, 위치, 측정 습관으로 인해 전기가 흐르는데도 놓치거나(False Negative) 반대로 안 흐르는데 울리는(False Positive) 상황이 발생할 수 있습니다.

올바르고 정확하게 비접촉식 검전기를 사용하는 상세 측정 방법과 정밀 노하우를 정리해 드립니다.

1) 올바른 파지법(Holding Technique) 및 인체 접지

비접촉식 검전기는 작업자의 몸(인체)과 검전기 내부 회로 간의 미세한 정전용량(Capacitive Coupling) 결합을 통해 회로를 형성하여 전계를 감지합니다.

● 손가락 위치 (Grip Zone)

• 검전기 손잡이 부분에 형성된 Grip 영역(미끄럼 방지 전도성 그립 또는 지정된 파지부)을 정확히 손으로 감싸 쥐어야 합니다.
• 센서 팁(Tip) 쪽으로 손가락이 넘어가면 고전압 감전 위험이 있을 뿐만 아니라 전계 센서 측정에 간섭을 일으킵니다.

● 절연장갑 착용 시 유의사항

• 두꺼운 내전압 절연장갑을 착용하면 작업자의 몸과 검전기 간의 결합 용량이 줄어들어 감도가 약 10~20% 감소할 수 있습니다.
• 절연장갑 착용 시에는 팁을 전선 피복에 더욱 바짝 밀착시키고, 접지된 금속체 주변에서 반응을 주의 깊게 관찰해야 합니다.



2) 각도, 위치 및 수직 접근법

전선 내부의 코어(Core)와 검전기 팁 안의 센서 안테나가 가장 가깝고 평행하게 배치되어야 정확한 측정값이 나옵니다.

● 수직 접촉 (90도 접근)

• 검전기 팁을 전선 피복의 단면이나 측면에 수직(90도)에 가깝게 대는 것이 전계 수집에 가장 유리합니다.
• 빗껴 대거나 먼 거리에서 어설프게 가져가면 감지 감도가 떨어집니다.

● 터미널 및 차단기 나사 머리 측정

• 누전차단기(ELB)나 배선차단기(MCCB) 단자대에서는 전선 피복이 끝나는 단자 나사 머리(Terminal Screw) 바로 앞 피복 부위 또는 나사 주변의 노출부에 팁을 가깝게 위치시킵니다.
• 단자대의 비어 있는 공간보다는 전선이 집입하는 입구 부위에 바짝 밀착시킵니다.



3) 단상 220V 환경에서의 극성(상선 L / 중성선 N / 접지선 G) 구분 측정

가정 및 일반 사업장의 단상 220V 전원선은 핫라인(L: Line), 뉴트럴(N: Neutral), 접지(G: Ground)로 구성됩니다. 비접촉식 검전기는 대지 전압(Ground Potential) 기준 전계가 발생하는 상선(L)에서만 알람이 울리는 것이 정상입니다.

● 핫라인(L선) 측정

• 전압이 가해져 있는 L선에 팁을 대면 경보음(Beep)과 함께 LED가 적색으로 켜집니다.

● 중성선(N선) 및 접지선(G선) 측정

• N선과 G선은 대지 전압이 0V에 가깝기 때문에 전원 스위치가 켜져 있어도 검전기가 울리지 않는 것이 정상(Green/Off)입니다.
• 주의: 스위치를 껐음에도 N선에서 검전기가 울린다면, 스위치가 L선이 아닌 N선에 잘못 결선(오결선)되어 있거나, N선 단선으로 인한 역전압/불균형 전압이 발생하는 상태이므로 즉시 점검해야 합니다.



4) 케이블 종류별 올바른 측정 방법

전선의 종류에 따라 외부로 방출되는 전계의 양이 다르므로 측정 방식을 달리해야 합니다.

① 2심/3심 로모선(VCTF, VCT, CV 케이블 등)

• 여러 가닥의 선이 꼬여 하나의 외피(Jacket)로 둘러싸인 케이블은 외부 외피 위에서 대면 L선과 N선이 서로 전계를 상쇄하거나 이격 거리가 멀어져 반응하지 않거나 미약하게 울릴 수 있습니다.
• 해결책: 케이블의 외부 외피를 벗겨낸 개별 절연전선(L선) 부위에 검전기를 직접 대고 측정해야 완벽히 통전 여부를 알 수 있습니다.

② 병렬 2심 코드선 (Pig-tail, 가전제품 2구 코드)

• 두 선이 평평하게 붙어있는 평형 코드선은 L선 쪽 측면에 대면 울리고, N선 쪽 측면에 대면 울리지 않습니다.
• 전선 주위를 360도 돌려가며 측정하거나, 두 선 사이의 갈라진 틈에 팁을 대어 감지 여부를 확인합니다.



5) 비접촉식 검전기 오작동(False Positive / Negative) 예방 측정법

오작동 유형	원인	올바른 측정/대처 방법
False Negative (통전 중인데 안 울림)	• 금속 배관(플렉시블, 스틸관) 내부 전선 • 금속 쉴드(Shield) 차폐 케이블 • 전선 피복이 너무 두꺼움	• 금속관 내부 전선은 비접촉 감지 불가능. • 배관이 끝나는 박스 내부 노출 피복 부위에서 측정. • 접촉식 멀티미터(테스터기)로 교차 검증.
False Positive (차단했는데 울림)	• 인접한 활선 회로의 유도 전압(Ghost Voltage) • 정전기 발생 환경 • 검전기 감도(Sensitivity) 설정이 너무 높음	• 감도 조절이 가능한 모델은 High → Low 모드로 전환하여 재측정. • 전선을 주변 다른 전선과 손으로 살짝 떨어뜨려 이격 후 단독 측정.





3. 교차 검증(Cross-Verification)의 중요성

비접촉식 검전기는 편리하지만 환경적 한계가 존재합니다. 따라서 반드시 다른 방식과의 교차 검증이 병행되어야 합니다.

1) 비접촉식 검전기의 한계와 오작동 요인

• False Positive (유도전압으로 인한 오작동): 고전압 선로 주변의 전선이나 접지가 불량한 기기 주변에서는 실제 전기가 흐르지 않음에도 유도 전압에 의해 검전기가 울릴 수 있습니다.
• False Negative (미감지 감전 위험): 배터리 방전, 케이블 차폐, 너무 낮은 전압(일부 검전기는 AC 90V 이하 미감지)에서는 전기가 흐르고 있음에도 울리지 않을 수 있습니다.



2) 교차 검증 수단

• 멀티미터(접촉식 측정기) 활용: 비접촉식 검전기로 무전압을 1차 확인했더라도, 접촉식 디지털 멀티미터나 2극 전압 측정기(Tester)를 사용해 L-N, L-G, N-G 간 전압이 실제로 0V인지 정밀 교차 측정합니다.
• 손등 접근 규칙(최후의 수단): 모든 검전 측정이 끝나도 직접 전선을 움켜쥐지 말고, 손등으로 살짝 닿는 식으로 만지는 습관을 들입니다. (만약 전류가 흐를 경우 근육 수축으로 인해 손이 쥐어지는 감전 사고를 방지하기 위함)
