절연내력시험 및 절연파괴시험 차이점

절연내력시험 및 절연파괴시험 차이점





1. 절연내력 vs 절연파괴

1) 절연내력 (Dielectric Strength / Withstand Voltage)

· 정의 : 절연내력이란 전기기기나 절연재료가 외부로부터 인가되는 전압에 대해 절연이 파괴되지 않고 일정 시간 동안 견딜 수 있는 최대 전압의 크기를 의미하며, 이는 해당 절연체의 전기적 안전성과 신뢰성을 판단하는 기준이 되는 중요한 특성이다.

· 즉, “버티는 능력”

· 단위: kV/mm (재료 기준) 또는 kV (제품 기준)

· 파괴되지 않는 범위의 한계값

· 설계 시 안전마진 포함하여 사용



2) 절연파괴 (Dielectric Breakdown)

· 정의 : 절연파괴란 절연체에 인가된 전압이 그 재료의 절연내력 한계를 초과할 때 절연 성질이 상실되어 전류가 급격히 흐르게 되고, 그 결과 절연 기능이 완전히 붕괴되는 현상을 의미한다.

· 순간적으로 전류 급증 (아크, 트래킹 등 발생)

· 한계를 넘으면 되돌릴 수 없는 손상

· 설비 고장, 화재 위험



3) 절연내력 vs 절연파괴 차이 요약

구분	절연내력	절연파괴
의미	견딜 수 있는 최대 전압	절연이 무너진 상태
상태	정상	고장
시험 목적	안전 확인	한계 측정
결과	합격/불합격	파괴 발생

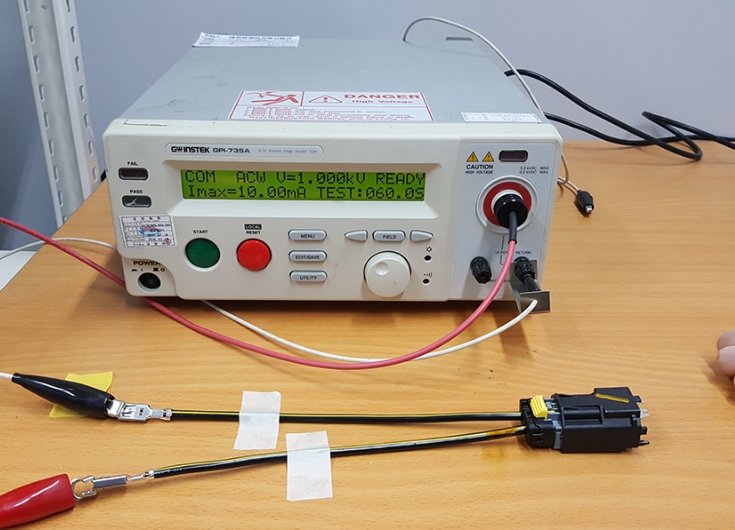

2. 절연내력시험 (Withstand Voltage Test)

1) 목적

절연내력시험의 목적은 전기기기나 절연재료에 정해진 시험전압을 일정 시간 동안 인가하여 절연이 파괴되지 않고 견딜 수 있는지를 확인함으로써, 제품의 절연 성능과 전기적 안전성을 검증하는 데 있다. 예를들어 제품이 정해진 전압을 일정 시간 동안 견디는지 확인하며 출하검사 또는 안전인증 필수 항목등이다.



2) 시험 방법

① 시험 전압 인가

· 정격전압보다 높은 전압 인가 (보통 1.5~3배)

· AC 또는 DC 사용

② 유지 시간

· 일반적으로 1분 (60초)

③ 판정 기준

· 절연파괴가 없고,

· 누설전류가 기준 이하이면 합격



3) 시험 종류

① AC 절연내력시험 (교류 시험)

· 교류 전압을 인가하여 절연이 일정 시간 동안 견디는지 확인하는 시험

· 실제 사용 환경과 유사하여 가장 일반적으로 사용됨

· 커패시턴스 및 유전 손실의 영향을 받음



② DC 절연내력시험 (직류 시험)

· 직류 전압을 인가하여 절연 상태를 확인하는 시험

· 누설전류 측정이 용이하며, 케이블이나 대형 설비 시험에 적합

· 교류 대비 절연 열화 영향이 적은 편



③ 임펄스 절연내력시험 (충격 전압 시험)

· 낙뢰나 개폐 서지와 같은 순간적인 과전압을 모의하여 절연 내력을 평가하는 시험

· 매우 짧은 시간 동안 고전압을 인가

· 고압기기 및 송전설비에서 중요



4) 시험 전압 예시

반응형

절연내력시험에서의 시험 전압은 기기의 정격전압과 적용 기준(KS, IEC 등)에 따라 다르지만, 일반적으로 다음과 같은 수준으로 설정된다.

4-1) 시험 전압 설정 원칙

· 정격전압의 약 1.5배 ~ 3배 수준으로 인가

· 일정 시간(보통 1분) 동안 유지



4-2) 시험 전압 예시

① 저압기기 (정격 220V / 380V)

· 시험 전압: 1500V ~ 3000V (AC)

· 가전제품, 일반 산업기기



② 배전기기 (저압~중압)

· 시험 전압: 2kV ~ 10kV

· 배전반, 차단기 등



③ 고압기기 (수 kV급 이상)

· 시험 전압: 10kV ~ 수십 kV 이상

· 변압기, 개폐기, 송전 설비



④ 케이블 (예시)

· 정격의 약 2배 + α

· 예: 6.6kV 케이블 → 약 15kV 내외



5) 실무 포인트

· 온도, 습도 영향 큼

· 절연 열화 상태 확인 가능

· 반복 시험 시 절연 열화 주의





3. 절연파괴시험 (Breakdown Test)

1) 목적

절연파괴시험의 목적은 절연체에 전압을 점진적으로 증가시켜 절연이 파괴되는 순간의 전압을 측정함으로써, 해당 재료의 절연 한계와 절연강도를 파악하고 설계 기준 및 절연 성능 평가에 필요한 기초 데이터를 확보하는 데 있다. 절연체가 언제 파괴되는지 한계값 측정하는것이며 재료연구, 설계 기준 확보가 주 목적이다.



2) 시험 방법

절연파괴시험의 시험종류는 인가 전압의 형태와 시험 조건에 따라 다음과 같이 구분된다.

① AC 절연파괴시험 (교류 파괴시험)

· 교류 전압을 점진적으로 상승시켜 절연이 파괴되는 전압을 측정

· 실제 운전 조건과 유사한 상태에서 절연 특성 평가 가능

· 유전손실 및 발열 영향이 포함됨



② DC 절연파괴시험 (직류 파괴시험)

· 직류 전압을 서서히 증가시켜 파괴전압 측정

· 누설전류 관찰이 용이하며 데이터 안정성이 높음

· 케이블, 절연재료 시험에 많이 사용



③ 임펄스 절연파괴시험 (충격 파괴시험)

· 낙뢰, 개폐 서지와 같은 순간 과전압을 모의하여 절연파괴 여부 확인

· 매우 짧은 시간에 고전압 인가

· 고압 및 초고압 설비에서 중요



④ 주파수별 시험 (보조 분류)

· 상용주파(50/60Hz)

· 고주파 시험



3) 특징

① 파괴 한계값 측정 시험

· 전압을 점진적으로 상승시켜 절연이 파괴되는 순간의 전압(절연파괴전압)을 측정

· 절연체의 최대 한계 성능을 파악하는 시험



② 시료가 파괴되는 파괴적 시험

· 시험 과정에서 절연이 실제로 붕괴되므로 시료는 재사용이 불가능한 경우가 대부분

· 비파괴 시험인 절연내력시험과 가장 큰 차이점



③ 재료 특성 평가 중심

· 절연강도(kV/mm) 등 재료 고유의 전기적 특성 분석에 사용

· 연구, 개발, 설계 기준 수립에 활용



④ 전압 상승 방식(Ramp 방식)

· 일정 속도로 전압을 서서히 증가시키는 방식 적용

· 상승 속도에 따라 결과값이 달라질 수 있음



⑤ 환경 조건 영향 큼

· 온도, 습도, 오염, 전극 상태 등에 따라 파괴전압이 크게 변동

· 시험 조건 표준화가 중요



⑥ 다양한 파괴 형태 발생

· 아크 방전, 트래킹, 천공 등 다양한 절연파괴 현상 발생

· 절연 재료 및 구조에 따라 형태가 달라짐



4) 시험 결과

· 절연파괴전압 (kV)

· 절연강도 (kV/mm)





4. 절연내력시험 vs 절연파괴시험

항목	절연내력시험	절연파괴시험
목적	견딜 수 있는지 확인	파괴 한계 측정
전압 방식	일정 전압 유지	점진 상승
결과	합격/불합격	파괴전압 수치
시료 상태	유지	파괴됨
용도	품질검사	연구/설계





5. 현장/실무에서 중요한 포인트

1) 절연내력시험

· “이 제품 안전한가?” 확인용

· KS, IEC 인증 필수 항목



2) 절연파괴시험

· “이 재료 어디까지 버티나?” 확인용

· 케이블, 절연유, PCB 설계 시 중요
