비상발전기의 일일점검 및 월간점검

비상발전기의 일일점검 및 월간점검





1. 외관 및 기본 상태 점검 (일상점검)

가장 기본적인 점검으로 운전 전 육안 확인입니다.

1) 누유 및 누수 확인

· 엔진 오일 누유

· 냉각수 누수

· 연료 누유

· 배관 연결부 확인



2) 발전기 외관 상태

· 볼트 풀림 여부

· 진동 방지 장치 상태

· 방진고무 상태

· 부식 여부



3) 배기계통 확인

· 배기 배관 파손 여부

· 배기 누설

· 소음기 상태



4) 발전기실 환경

· 환기 상태

· 흡기 필터 막힘 여부

· 주변 장애물 확인





2. 연료 및 오일 점검

엔진 발전기의 핵심은 연료 + 윤활 + 냉각 시스템입니다.

1) 연료 상태

반응형

· 연료탱크 잔량 확인

· 연료 필터 상태

· 수분 혼입 여부

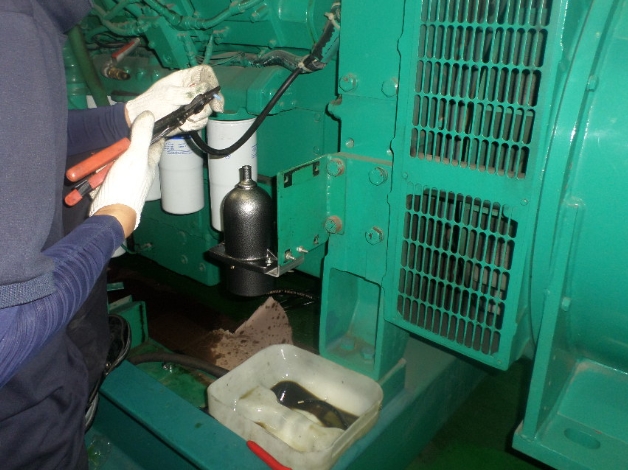

2) 엔진오일 점검

· 오일 게이지로 양 확인

· 오일 색상 확인

· 오일 누유 여부



3) 냉각수 점검

· 라디에이터 수위

· 냉각수 오염 여부

· 부동액 상태





3. 배터리 점검

비상발전기는 배터리로 시동되기 때문에 매우 중요합니다.

1) 점검 항목

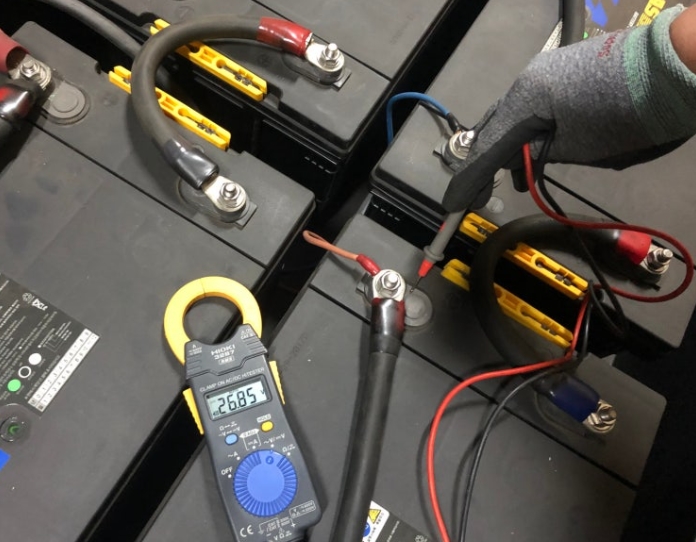

· 배터리 전압 확인 (보통 24V 시스템)

· 충전기 작동 확인

· 단자 부식 여부

· 전해액 수위 확인



2) 정상 기준

· 12V 배터리 → 약 12.6V

· 24V 시스템 → 약 25V 이상





4. 비상발전기의 무부하 운전 (No-Load Operation)

비상발전기의 무부하 운전(No-Load Operation)은 실제 부하(전기설비)를 연결하지 않은 상태에서 발전기를 기동하여 엔진 상태, 발전기 상태, 보호장치, 제어계통 등을 점검하는 시험 운전을 말합니다. 정기 점검 시 가장 기본적으로 수행하는 방법입니다.

아래는 현장에서 사용하는 표준적인 무부하 운전 절차입니다.



1) 무부하 운전의 목적

· 엔진 기동 상태 확인

· 발전기 전압 및 주파수 확인

· 윤활유 압력, 냉각수 온도 등 엔진 상태 점검

· 자동기동 및 제어장치 정상 여부 확인

· 배터리 및 충전기 상태 점검



2) 무부하 운전 전 점검사항

운전 전에 반드시 다음 항목을 확인합니다.

① 연료 계통

· 연료량 확인 (보통 50% 이상 권장)

· 연료 누유 여부 확인



② 윤활유

· 오일 게이지로 윤활유 레벨 확인

· 오일 누유 여부 확인



③ 냉각수

· 라디에이터 냉각수 수위 확인

· 냉각수 누수 여부 확인



④ 배터리

· 배터리 전압 확인

· 단자 체결 상태 확인

· 충전기 정상 작동 확인



⑤ 발전기 차단기

· 발전기 차단기(ACB/MCCB) OPEN 상태 확인

· ATS가 상용전원 위치인지 확인



3) 비상발전기 무부하 운전 방법

① 발전기 차단기 개방 확인

· 발전기 출력 차단기 OPEN

· 부하와 완전히 분리된 상태 확인



② 발전기 기동

· 수동 START 버튼 또는 시험 스위치 작동

· 엔진 시동

· 정상 기동 기준

· 시동시간 : 약 5~10초 이내



③ 무부하 상태로 일정 시간 운전

일반적으로

· 5~10분 정도 운전

이때 다음 항목을 점검합니다.



< 표01. 발전기 계측 확인 >

항목	정상 범위
전압	약 380V / 440V
주파수	60Hz ±1
전류	거의 0A
역률	의미 없음



< 표02. 엔진 상태 확인 >

항목	정상 상태
윤활유 압력	정상 범위 유지
냉각수 온도	약 70~90℃
진동	이상 없음
배기연기	과다하지 않음



④ 이상 여부 확인

다음 이상이 있으면 즉시 정지합니다.

· 과열

· 이상 소음

· 과도한 진동

· 배기 흑연 과다

· 경보 발생



⑤ 발전기 정지

운전 종료 시

· 3~5분 공회전 (엔진 냉각)

· STOP 버튼으로 정지



4) 무부하 운전 시 주의사항

① 장시간 무부하 운전 금지

· Wet Stacking 현상 발생 가능

· (연료 미연소로 카본 축적)



② 월 1회 이상 시험 권장

일반적인 관리 기준

· 주 1회 기동 점검

· 월 1회 10~20분 시험운전



③ 정기적으로 부하운전 필요

무부하 운전만 하면

· 엔진 성능 저하

· 카본 축적

따라서 연 1~2회 이상 실제 부하 시험을 하는 것이 좋습니다.





5. 발전기 운전 상태 점검

시험운전 중 계측값 확인합니다.

< 표03. 주요 계측값 >

항목	정상 범위
전압	380V / 220V
주파수	60Hz
엔진온도	약 80~95°C
오일압력	2~5 kg/cm²





6. 부하 시험 (Load Test)

정기적으로 실제 부하를 걸어서 테스트합니다.

1) 방법

· 건물 부하 연결 시험

· 또는 로드뱅크 사용



2) 시험 시간

· 30분 ~ 1시간 이상 운전



3) 확인 항목

· 전압 변동

· 주파수 안정성

· 과열 여부





7. 보호장치 점검

발전기 보호 기능 확인합니다.

1) 보호장치 종류

· 과속도 보호

· 저유압 보호

· 과온도 보호

· 과전류 보호

· 과전압 보호





8. 월간 및 정기점검

실무에서 일반적으로 하는 주기입니다.

점검주기	점검내용
일일	외관, 연료, 누유
주간	무부하 운전
월간	자동기동 시험
분기	부하시험
연간	정밀점검 및 오버홀
