간판(옥외 광고판) 조명을 자동으로 켜고 끄기 위해 사용하는 타이머 스위치의 기본적인 설치 방법을 전기 실무 기준으로 설명하겠습니다. 일반적으로 AC 220V 타이머 스위치(디지털 또는 아날로그) 기준입니다.

1. 간판 타이머 설치 필요자재

1) 준비물

· 타이머 스위치 (24시간용 또는 주간 타이머)

· 배선용 차단기(MCB)

· 전선 (보통 2.5SQ)

· 배선용 단자 또는 커넥터

· 전기함(분전함 또는 타이머 박스)

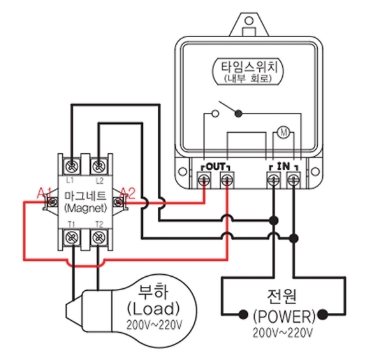

2. 간판 타이머 결선도



< Fig01. 일반 기계식타이머 결선도 >

< Fig02. 전자접촉기(MC) 사용시 전자식타이머(4단자) 결선도 >

< Fig03. 전자접촉기(MC) 사용시 전자식타이머(5단자) 결선도 >

단자	역할
U1	전원(220V)
U2	전원(220V)
COM	공통 접점
NO	a접점
NC	b접점

타이머 동작 시

COM ↔ NO 접점이 붙으면서 간판 전원이 공급됩니다.





3. 간판 타이머 설치 순서

1) 전원 차단 및 안전 확인

가장 중요한 단계입니다. 분전반(두꺼비집)에서 간판으로 연결된 차단기를 내리고, 검전기나 테스터기로 전기가 흐르지 않는지 확인합니다.



2) 배선 분리 및 위치 선정

· 기존에 스위치가 있었다면 분리하고, 전원선(메인에서 오는 선)과 부하선(간판으로 가는 선)을 구분해 둡니다.

· 타이머를 벽면이나 함체(하이박스) 내부에 단단히 고정합니다.



3) 타이머 결선 (연결)

반응형

타이머 뒷면이나 측면의 결선도를 확인하세요. 보통 4개의 단자가 있습니다.

① 입력(전원/Line) : 메인 차단기에서 온 두 가닥의 선을 1번, 2번 단자에 연결합니다.

② 출력(부하/Load) : 간판(또는 안정기)으로 가는 두 가닥의 선을 3번, 4번 단자에 연결합니다.

ⓣ 주의 : 접지선(초록색)은 타이머를 거치지 않고 직접 연결하거나 단자에 따로 물려야 합니다.



4) 설정 및 전원 공급

· 차단기를 다시 올립니다.

· 현재 시각 설정: 타이머의 시계를 현재 시각으로 맞춥니다.

· 켜짐/꺼짐 시간 설정: 간판이 켜질 시간(예: 18:00)과 꺼질 시간(예: 23:00)을 입력합니다.



5) 작동 테스트

· 타이머의 모드를 자동(Auto)으로 놓기 전, 수동/강제 켬(On)으로 돌려 간판이 불이 들어오는지 확인합니다.

· 확인이 끝나면 다시 '자동' 모드로 전환하여 설정을 마무리합니다.



구분	내용
선 구분	입력(IN)과 출력(OUT)이 바뀌면 타이머가 타버릴 수 있습니다.
조임	나사 단자를 제대로 안 조이면 스파크가 발생해 화재 위험이 있습니다.
마그네트	간판이 너무 크다면(LED 수천 개) 타이머 단독 설치 대신 전자접촉기(MC)를 중간에 달아야 합니다.

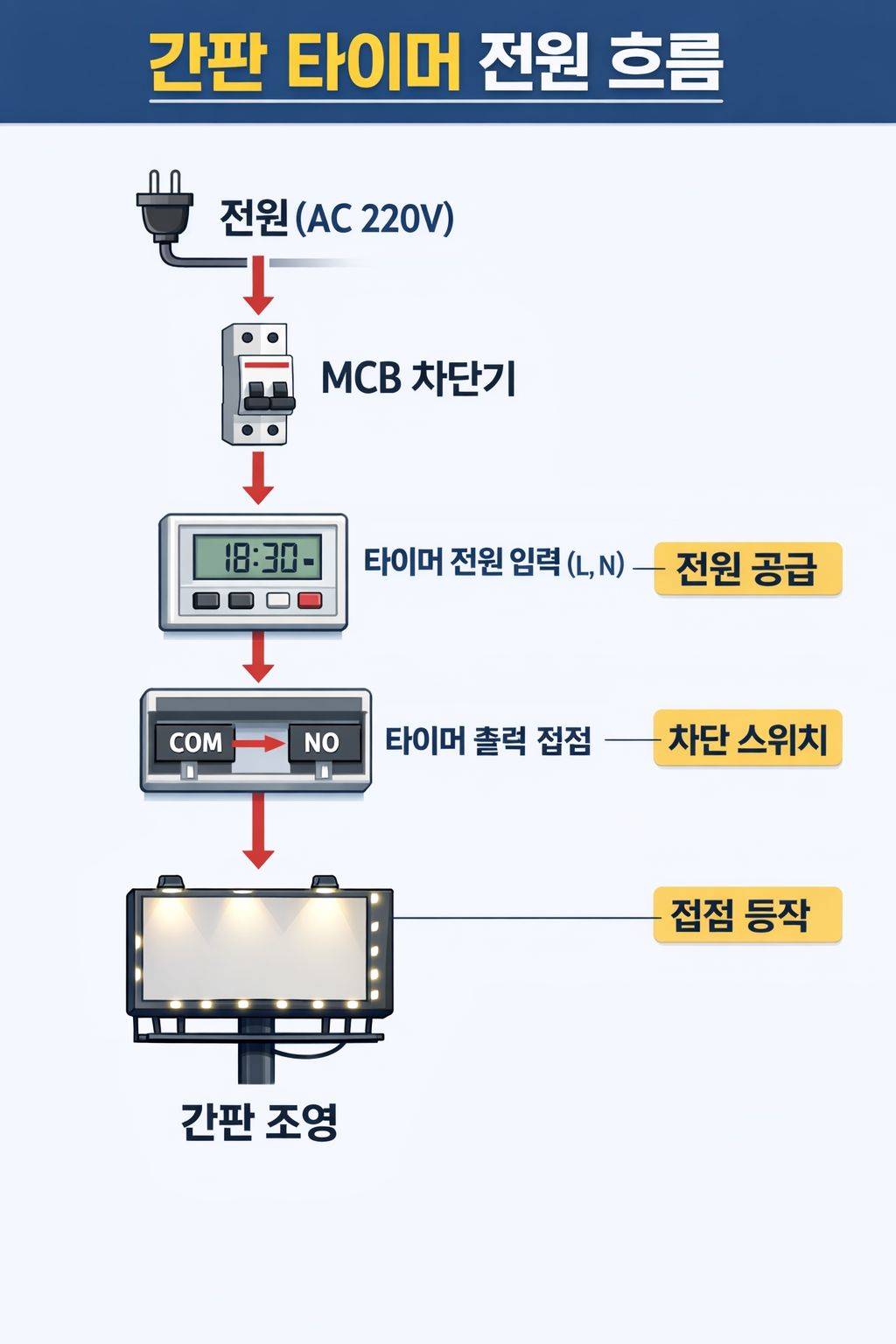

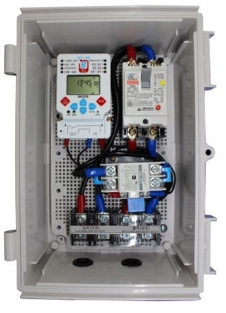

4. 실제 전기실 간판 타이머 구성

현장에서는 보통 이렇게 구성합니다.

※ 간판 용량이 크면 타이머 → 전자접촉기(MC) 방식 사용





5. 설치 시 주의사항

1) 정격 용량(A) 확인이 최우선

간판의 전체 소비전력이 타이머가 견딜 수 있는 허용 전류(Ampere) 이내인지 반드시 확인해야 합니다.

· 직결 금지: 간판에 LED 모듈이나 형광등이 많아 전력 소모가 크다면, 타이머에 직접 연결할 경우 접점이 눌어붙어 화재가 발생할 수 있습니다.

· 마그네트 스위치(전자접촉기) 활용: 부하가 큰 경우 타이머는 신호만 주고, 실제 전력은 **전자개폐기(MC)**가 공급하도록 구성하는 것이 안전합니다.



2) 배선 연결 시 주의사항

· 전원(입력)과 부하(출력) 구분: 타이머 단자에는 '전원(Line)'과 '부하(Load)'가 구분되어 있습니다. 이를 반대로 연결하면 타이머 회로가 손상될 수 있습니다.

· 단자 조임 상태: 전선 연결 후 나사를 꽉 조여야 합니다. 접촉 불량은 열을 발생시켜 차단기가 떨어지거나 단자가 녹는 주요 원인이 됩니다.



3) 설치 환경 및 습기 차단

· 방수함체 사용: 간판 타이머는 습기에 매우 취약합니다. 실외 설치 시 반드시 방수용 하이박스(함체) 안에 넣어 빗물이나 이슬이 맺히지 않도록 해야 합니다.

· 직사광선 피하기: 액정형(디지털) 타이머의 경우 직사광선에 노출되면 액정이 흐려지거나 내부 배터리 수명이 급격히 단축됩니다.



4) 설정 및 유지관리

· 현재 시간 맞추기: 아날로그 방식은 다이얼을 돌려 현재 시각을 정확히 맞춰야 하며, 정전 후에는 시간이 틀어질 수 있으니 주기적으로 확인이 필요합니다.

· 예비 배터리 확인: 디지털 타이머는 내부에 설정 저장용 배터리가 있습니다. 정전 시 설정값이 지워진다면 배터리 수명이 다한 것이므로 교체를 검토해야 합니다.



※ 설치 TIP
