ESS 및 UPS의 개념 및 차이점

EESS 및 UPS의 개념 및 차이점





ESS(Energy Storage System)와 UPS(Uninterruptible Power Supply)는 둘 다 배터리를 이용한다는 공통점이 있지만 목적, 운전 방식, 사용 환경이 완전히 다른 설비입니다. 전기설비 관점에서 핵심 차이를 정리하면 다음과 같습니다.

1. ESS (에너지 저장 시스템)

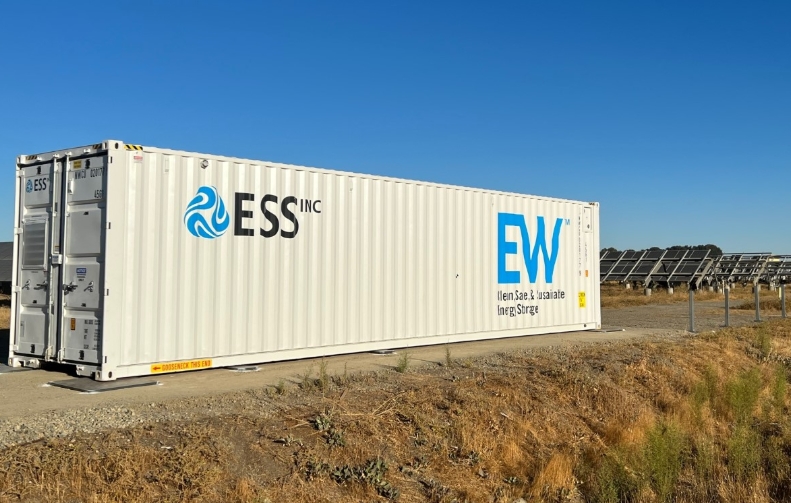

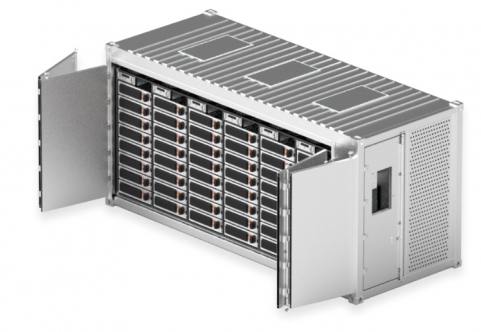

< Fig01. ESS(Energy Storage System) >



ESS는 전력을 저장했다가 필요할 때 사용하는 전력 저장 설비입니다.

1) 목적

· 전력 저장 후 재사용

· 전력 피크 절감

· 신재생에너지 연계



2) 주요 기능

· 전력 저장 (충전)

· 전력 공급 (방전)

· 전력요금 절감

· 신재생에너지 출력 안정화



3) 기본 구성

· 배터리(Battery)

· PCS (Power Conditioning System, 전력변환장치)

· BMS (Battery Management System)

· EMS (Energy Management System)



4) 사용 예

· 태양광 발전소

· 공장 전력 피크 절감

· 전력계통 안정화

· 대규모 전력 저장



5) 특징

· 충전/방전을 반복하여 전력 관리 목적

· 정전 대응이 주 목적이 아님

· 용량이 매우 큼 (MWh 단위 가능)





2. UPS (무정전 전원장치)

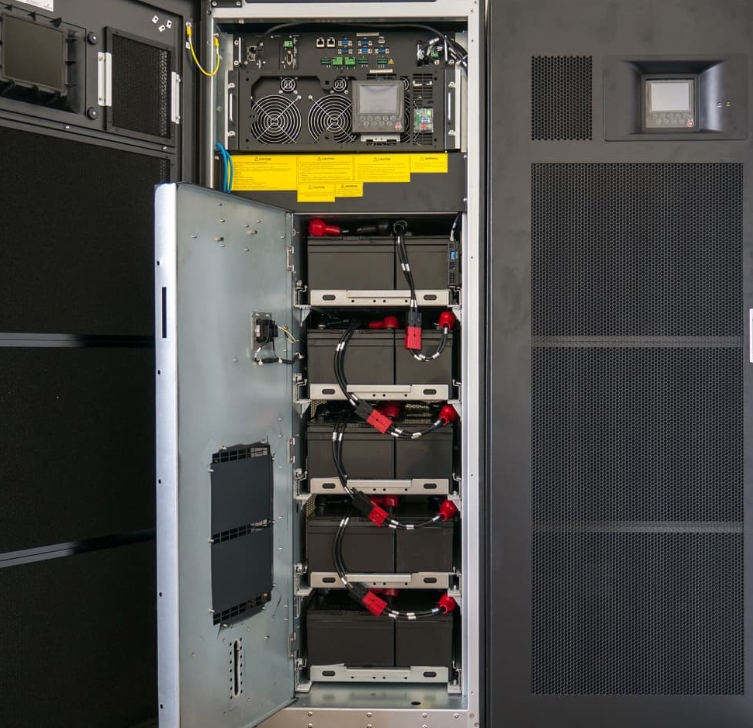

< Fig02. UPS(Uninterruptible Power Supply) >



UPS는 정전이 발생해도 전원을 끊기지 않게 공급하는 장치입니다.

1) 목적

· 정전 시 전원 공급 유지

· 장비 보호

· 데이터 손실 방지



2) 주요 기능

· 정전 순간 즉시 전원 공급

· 전압 안정화

· 전원 품질 개선



3) 기본 구성

· 배터리

· 정류기(Rectifier)

· 인버터(Inverter)

· 정전 감지 회로



4) 사용 예

· 데이터센터

· 서버실

· 병원 의료장비

· 통신설비



5) 특징

· 순간 정전에도 전원 끊김 없음 (0초)

· 보통 몇 분 ~ 몇 십 분 유지

· 목적은 비상 전원 공급





3. ESS vs UPS 핵심 차이

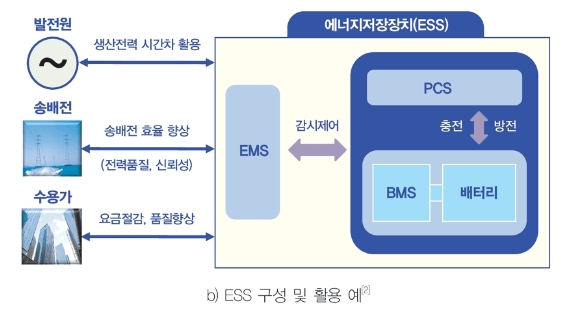

< Fig03. ESS 및 UPS의 구성 및 활용 예 - 출처(한국전기기술인협회) >



구분	ESS	UPS
목적	전력 저장 및 효율 운영	정전 시 전원 유지
사용 시간	수시간 ~ 수일	수분 ~ 수십분
사용 장소	발전소, 공장, 전력계통	서버실, 병원, 통신
정전 대응	기본 목적 아님	핵심 목적
용량	매우 큼 (MWh)	비교적 작음 (kWh)
운전 방식	충방전 반복 운영	평상시 대기





4. KEC 기준 ESS 주요 안전 규정

반응형

KEC에서는 ESS에 대해 화재 안전과 설치 기준이 매우 강하게 규정되어 있습니다.

대표적인 규정:

1) 설치 공간 분리

배터리 용량 600 kWh 초과 시

· 다른 전기설비와 공간 분리

· 별도 방화구획 필요



2) 내화 구조

ESS 설치 장소

· 내화구조 시설

· 화재 확산 방지 구조 필요



3) 자동 차단 기능

배터리 이상 발생 시

· 자동 전기 차단

· 보호계전

· 안전제어 시스템 필요



4) 화재 대응 설비

ESS에는 다음 설비 요구

· BMS (배터리 관리)

· 소화장치

· 화재 감지

· 온도 감시





4. KEC 기준 UPS 주요 규정

UPS는 ESS보다 비상전원 설비 개념으로 관리됩니다.

주요 요구사항

1) 부하 연속성 확보

· 정전 시 즉시 전원 공급

· 전환시간 최소



2) 전력 품질 유지

· 전압 안정

· 주파수 안정



3) 유지관리

· 전기안전관리자 정기점검 의무

· 배터리 열화 관리





5. KEC 기준 ESS vs UPS 차이

구분	ESS	UPS
목적	전력 저장 및 전력관리	정전 대비
설비 분류	전기저장장치	비상전원 장치
사용 시간	수시간	수분
주요 적용	태양광 / 전력계통	서버 / 병원
규정 중심	화재안전 / 저장설비	전원연속성
설치 기준	별도 방화구획 필요	전기실 설치
