열화상카메라 측정방법





열화상(적외선 열화상) 측정은 비접촉식 온도 진단 기법으로, 전기·기계 설비의 이상 유무를 조기에 발견하는 데 매우 유용합니다.

전기기사·전기안전관리 실무 관점에서 원리 → 측정 준비 → 촬영 방법 → 판정 기준 → 주의사항 순서로 체계적으로 정리해드리겠습니다.



1. 열화상 측정의 원리

< Fig01. 열화상카메라(FLIR제조사 참고) >



열화상 카메라는 물체에서 방출되는 적외선(Infrared Radiation) 에너지를 감지하여 이를 온도로 환산합니다.

1) 기본 원리

· 모든 물체는 절대온도(0K) 이상이면 적외선을 방출

· 방출량은 온도와 방사율(Emissivity)에 따라 결정

· 카메라는 이 적외선을 전기신호로 변환 후 색상 이미지로 표현

< Fig02. 열화상카메라 작동원리 >



2) 핵심 개념

항목	설명
방사율(ε)	물체가 열을 방출하는 정도 (0~1)
반사온도	주변 물체에서 반사되는 열 영향
대기감쇠	거리 증가 시 열신호 약화

※ 실무에서 가장 중요한 값은 방사율 설정입니다.





2. 열화상 측정 전 준비사항

1) 장비 준비

대표적인 열화상 카메라 제조사

· FLIR Systems

· Testo

· HIKMICRO



2) 점검사항

· 배터리 상태

· 렌즈 오염 여부

· 온도 범위 설정

· 방사율 값 입력



3) 측정 조건 확보

① 부하 상태에서 측정

· 전기설비는 반드시 정격부하의 40~100% 상태에서 측정

· 무부하 상태에서는 이상 발견이 어려움

② 외기 조건

· 비, 안개, 직사광선은 오차 증가

· 풍속 5m/s 이상 시 정확도 저하





3. 열화상 측정 방법 (실무 절차)

1) 방사율 설정

재질별 일반 방사율 값

재질	방사율
고무	0.95
도장 금속	0.90
산화 구리	0.80
광택 금속	0.10~0.30

※ 광택 금속은 반사 영향이 크므로

→ 절연테이프 부착 후 측정하는 것이 정확함



2) 촬영 거리

· 가능하면 1~3m 이내

· 거리 증가 시 IFOV 문제 발생 (픽셀 당 측정 면적 증가)



3) 촬영 각도

· 90도 수직 촬영이 가장 정확

· 경사 촬영 시 반사 영향 증가



4) 온도 비교 측정 (ΔT 분석)

절대온도보다 온도 차이(ΔT) 가 중요합니다.

비교 방법

· 동일 상간 비교 (R-S-T)

· 동일 부하 설비 비교

· 동일 설비의 이전 데이터 비교

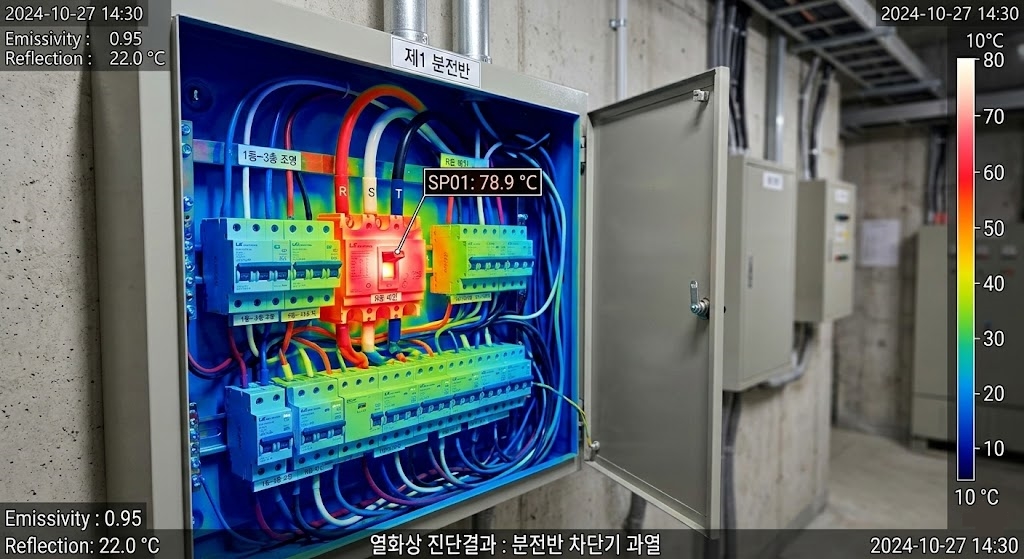

< Fig03. 분전반 내부 열화상태 점검 >





4. 적외선 열화상 측정온도 판정방법

적외선 열화상 측정의 온도 판정방법은 3상 비교법과 온도패턴법 두가지 방법이 있습니다.



1) 3상 비교법

반응형

3상 비교법은 동일 조건의 다른 부위의 온도를 비교하여 이상상태를 판단합니다. 측정하려는 온도보다 비교하려는 측정점의 온도차를 확인하여 이상상태를 확인하는 방법입니다.

판정 구분	정 상	요 주 의	이 상
온도차	5℃ 이하	5℃ 초과 ~ 10℃	10℃ 이상



2) 온도 패턴법

측정 당시의 주위온도나, 환경을 고려하여 측정하여 설비의 최고 허용온도를 초과하는지 확인하는 방법입니다.

전력기기		기 준	판 정	비 고
유입변압기		50℃	이상	KSC 4306
접속부(동 재질)		65℃ 이상	요주의	KSC 4502
구조부분(기기의 애자)		90℃ 이상	요주의
리액터 권선	E	70℃ 이상	요주의	KSC 4806
	B	75℃ 이상	요주의
	F	95℃ 이상	요주의
	H	20℃ 이상	요주의
전선	IV전선	60℃ 이상	이상	내선규정
	HIV전선	75℃ 이상	이상
케이블	EV	50℃ ~ 95℃ 이상	요주의
	CV, CN-CV	95℃ 초과	이상





5. 열화상 측정 시 자주 발생하는 오류

1) 반사 오류

광택 있는 동, 알루미늄은 주변 열이 반사됨

→ 인체 열이 찍히는 경우 많음



2) 거리 오차

멀리서 확대 촬영하면 실제보다 낮게 측정



3) 스팬(Span) 조정 미흡

온도 범위 설정이 너무 넓으면 이상부위가 눈에 잘 안 보임





6. 전기설비 열화상 진단의 목적

· 접촉불량 조기 발견

· 과부하 탐지

· 불평형 부하 확인

· 절연열화 판단

· 화재 예방

특히 단자 접촉저항 증가 → I²R 발열 증가 → 화재 위험

이 메커니즘을 이해하는 것이 핵심입니다.





7. 열화상 보고서 작성 방법

보고서에는 반드시 다음이 포함되어야 합니다:

· 측정일시

· 외기온도

· 부하율

· 방사율 설정값

· 최대온도 / 평균온도

· ΔT 비교표

· 조치 권고사항





8. 현장 실무 팁

· 동일 조건에서 반복 측정하여 추세관리

· 분전반은 개방 후 5~10분 안정화 후 촬영

· 변압기는 상부, 하부 모두 촬영

· 야간 측정이 정확도 높음
