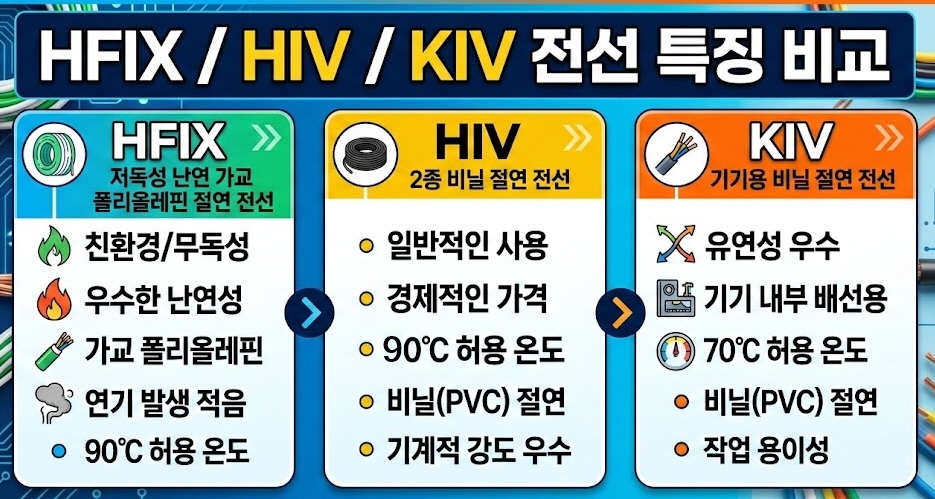

HFIX / HIV / KIV전선 특징 비교

HFIX / HIV / KIV전선 특징 비교

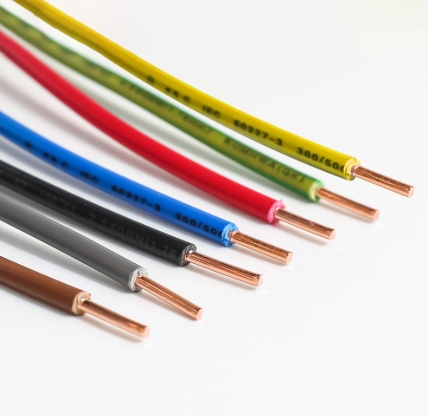

1. HFIX 전선

정식 명칭: 450/750V 저독성 난연 폴리올레핀 절연전선

HIV가 2006년 IEC국제규격이 도입되어 생산이 중단됨에 따라 HFIX로 대체된 전선으로 기존 전선에 비해 내열성이 좋을뿐 아니라 화재시 유독성가스가 발생되지 않도록 제작되었습니다. 절연물은 XLPO이며 허용온도가 90℃로 전선의 허용전류를 계산할 대는 XLPE에 준하여 계산합니다.



1) 구조

· 도체 : 연동선(단선, 원형연선, 원형압축연선)

· 절연체 : 가교 폴리올레핀(XLPO)

· 할로겐 성분 없음



2) 정격

· 정격전압 : 450/750V

· 도체최고허용온도 : 90℃



3) 특징

· 화재 시 유독가스 거의 없음

· 연기 발생량 적음

· 친환경 전선

· 최근 건축물에서 기본 사양으로 많이 채택



4) 사용처

· 아파트

· 병원

· 지하상가

· 공공건물

· 다중이용시설



도체 Conductor		절연두께 Nominal Insulation Thickness	완성외경 Overall Diameter		도체저항 Max. Conductor Resistance at 20℃	절연저항 Min. Insulation Resistance at 90℃	시험전압 Test Voltage	개산중량 Approx. Weight	표준길이 Standard Length
공칭단면적 Nominal Sectional Area	도체등급 Conductor Class		하한값 Lower Limit	상한값 Upper Limit
mm2		mm	mm		Ω/km	MΩ/km	V/5min	kg/km	m
1.5	1	0.7	2.6	3.3	12.1	0.011	2500	20	300
1.5	2	0.7	2.7	3.4	12.1	0.01	2500	20	300
2.5	1	0.8	3.2	4	7.41	0.01	2500	40	300
2.5	2	0.8	3.3	4.1	7.41	0.009	2500	40	300
4	1	0.8	3.6	4.6	4.61	0.0085	2500	50	300
4	2	0.8	3.8	4.7	4.61	0.0077	2500	50	300
6	1	0.8	4.1	5.2	3.08	0.007	2500	70	300
6	2	0.8	4.3	5.4	3.08	0.0065	2500	70	300
10	1	1.0	5.3	6.6	1.83	0.007	2500	120	300
10	2	1.0	5.6	7	1.83	0.0065	2500	120	300
16	2	1.0	6.4	8	1.15	0.005	2500	170	300
25	2	1.2	8.1	10.1	0.727	0.005	2500	260	300
35	2	1.2	9	11.3	0.524	0.0043	2500	350	300
50	2	1.4	10.6	13.2	0.387	0.0043	2500	480	300
70	2	1.4	12.1	15.1	0.268	0.0035	2500	670	300
95	2	1.6	14.1	17.6	0.193	0.0035	2500	920	300
120	2	1.6	15.6	19.4	0.153	0.0032	2500	1,160	300
150	2	1.8	17.3	21.6	0.124	0.0032	2500	1,430	300
185	2	2.0	19.3	24.1	0.0991	0.0032	2500	1,780	300
240	2	2.2	22	27.5	0.0754	0.0032	2500	2,320	300
300	2	2.4	24.5	30.6	0.0601	0.0030	2500	2,930	300

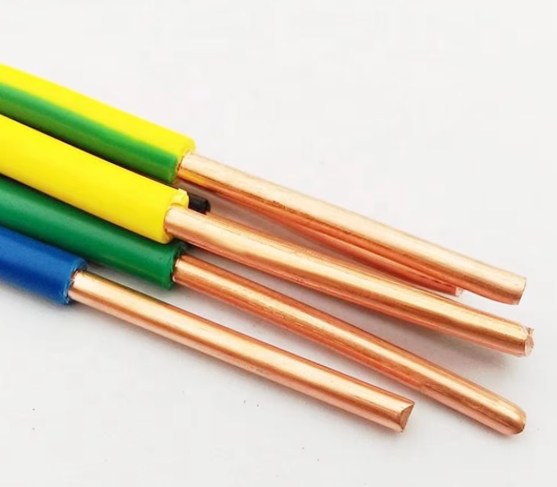

2. HIV 전선

정식 명칭: 300/500V 내열 비닐 절연전선 (60227 KS IEC 07)

일반용 비닐절연전선에 비해서 내열성이 뛰어난 전선으로 주로 옥내배선 및 소방회로에서 사용했었습니다. 전류가 흐르면 열이발생해 절연물이나 허용온도에 따라 전선의 허용전류가 다른데 내열성이 뛰어나 IV에 비해서 허용전류가 높습니다. 육안으로는 IV와 구분하기 힘드나 전선의 표면에 HIV라고 표기되어 있고 허용온도 또한 90℃라고 표기되어있습니다. 현재 HIV는 생산이 중단되어 HFIX가 대체되어 사용되고 있습니다.

반응형



1) 구조

· 도체 : 연동선(단선, 원형연선)

· 절연체 : 염화비닐수지(PVC/E)



2) 정격

· 정격전압 : 300/500V

· 도체최고허용온도 : 90℃



3) 특징

· 가장 일반적인 저압 배선용 전선

· 가격 저렴

· 시공성 양호

· 화재 시 유독가스 발생



4) 사용처

· 일반 상가

· 소규모 건물

· 기존 건축물



도체 Conductor	절연두께 Nominal Insulation Thickness	완성외경 Overall Diameter		도체저항 Max. Conductor Resistance at 20℃	절연저항 Min. Insulation Resistance at 90℃	시험전압 Test Voltage	개산중량 Approx. Weight	표준길이 Standard Length
공칭단면적 Nominal Sectional Area		하한값 Lower Limit	상한값 Upper Limit
mm2	mm	mm		Ω/km	MΩ/km	V/5min	kg/km	m
1.5	0.9	2.6	3.2	12.1	0.011	2000	20	300
2.5	0.8	3.2	3.9	7.41	0.009	2000	31	300

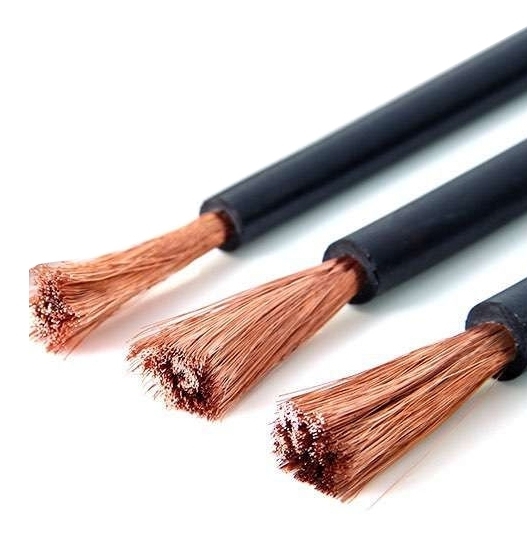

3. KIV 전선

정식 명칭: 450/750V 일반용 유연성도체 절연전선 (60227 KS IEC 02)

IV의 소선이 한 개 또는 7개라면 KIV는 매우 많은 소선으로 제작되었습니다. 따라서 IV에 비해서 가요성이 매우 뛰어나 고압반, 분전반 등의 전기기기 내부 배선용으로 사용되고 있으며 절연물은 PVC이고 도체 허용전류는 70℃입니다.



1) 구조

· 도체 : 5등급 도체(집합연선, 복합연선)

· 절연체 : 염화비닐수지(PVC/E)



2) 정격

· 정격전압 : 450/750V

· 도체최고허용온도 : 70℃



3) 특징

· 매우 유연함

· 배관 매입용보다는 판넬 내부 배선용

· 고정배선보다는 기기배선



4) 사용처

· 분전반 내부

· 제어반

· 기계 내부 배선

· 접지선

※ 고정 배관 매입용으로는 일반적으로 사용하지 않음.

도체 Conductor			절연두께 Nominal Insulation Thickness	완성외경 Overall Diameter		도체저항 Max. Conductor Resistance at 20℃	절연저항 Min. Insulation Resistance at 70℃	시험전압 Test Voltage	개산중량 Approx. Weight
공칭단면적 Nominal Sectional Area	소선수/지름 Number & Diameter of Wire	외경 Outer Diameter		하한값 Lower Limit	상한값 Upper Limit
mm2	No./mm	mm	mm	mm		Ω/km	MΩ/km	V/5min	kg/km
1.5	28/0.26	1.6	0.7	2.8	3.4	13.30	0.010	2500	21
2.5	47/0.26	2.1	0.8	3.4	4.1	7.98	0.009	2500	33
4	53/0.31	2.6	0.8	3.9	4.8	4.95	0.007	2500	48
6	80/0.31	3.2	0.8	4.4	5.3	3.30	0.006	2500	68
10	76/0.41	4.2	1.0	5.7	6.8	1.91	0.0056	2500	112
16	121/0.41	5.2	1.0	6.7	8.1	1.21	0.0046	2500	170





4. 절연전선 비교표

구분	HFIX	HIV	KIV
절연재	XLPO	PVC	PVC
허용온도	90℃	90℃	70℃
난연성	매우 우수	보통	보통
유독가스	거의 없음	발생	발생
유연성	보통	보통	매우 좋음
주용도	건물 고정배선	일반 배선	기기 내부 배선
