1. 중성선(Neutral Wire, N선)이란?

중성선(N선)이란 전기회로에서 전원의 기준점(보통 접지된 점)과 연결되어 전류가 되돌아오는 도체를 말합니다.

주로 교류(AC) 배전계통에서 사용되며, 단상 2선식·3선식, 3상 4선식 계통에서 중요한 역할을 합니다.

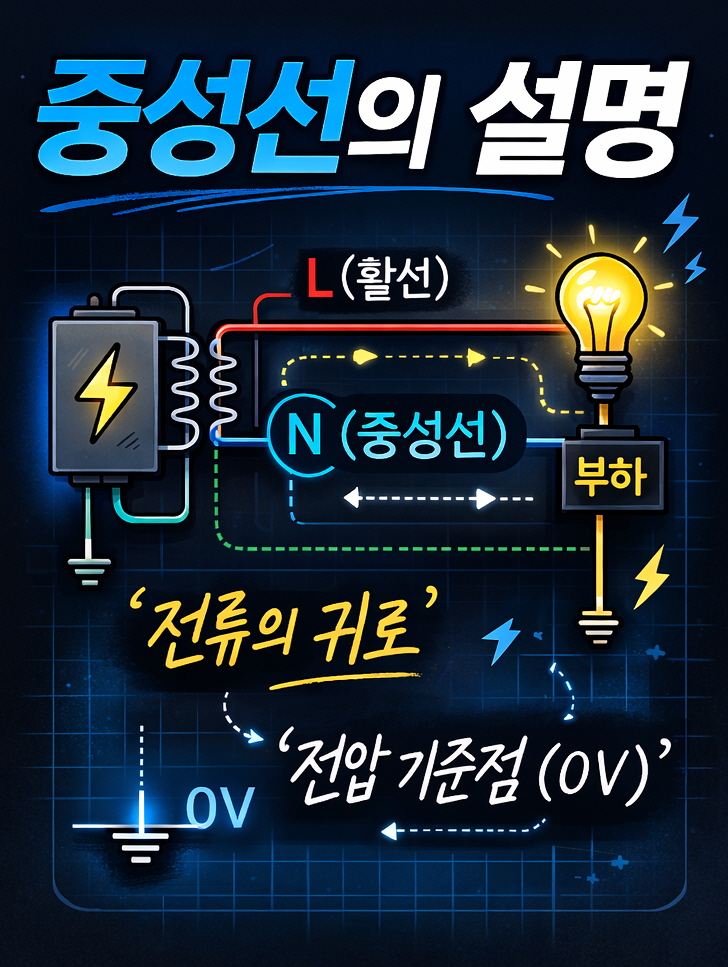

쉽게 말하면:

· 활선(L, Line) → 전기를 “보내는 선”

· 중성선(N, Neutral) → 전기를 “되돌려 보내는 선”

입니다.





2. 중성선의 기본 원리 (전류의 귀로)

전기는 반드시 회로(Loop)를 형성해야 흐릅니다.

예를 들어 단상 220V 회로에서:

① 변압기 2차측에서 전압이 발생

② 활선(L)을 통해 부하(조명, 콘센트 등)로 전류가 흐름

③ 부하를 지난 전류는 중성선(N)을 통해 다시 변압기로 복귀

즉, 중성선은 전류의 귀로(Return Path) 입니다.

전기공학적으로 표현하면:

(단상 회로에서 활선 전류와 중성선 전류는 동일)





3. 변압기와 중성선의 관계

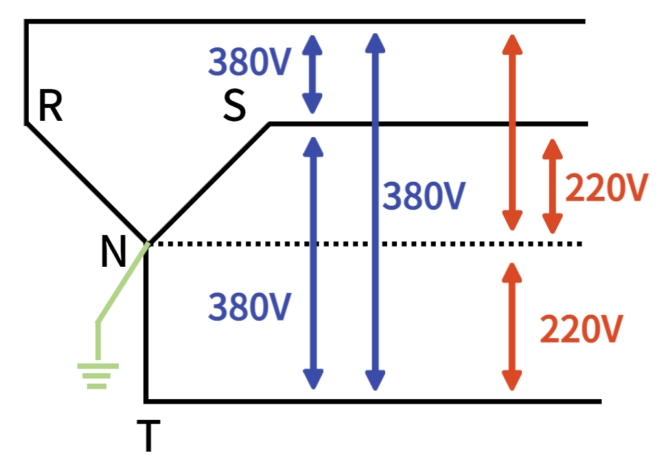

< Fig01. 변압기 2차 Y결선시의 상전압과 선간전압 >



배전용 변압기 2차측은 보통 Y결선(Star Connection) 을 사용합니다.

· 3상 4선식의 경우

· R, S, T (상선)

· N (중성점)

이때 Y결선의 중심점(중성점)을 접지한 선이 중성선입니다.

즉, 중성선 = 변압기 2차측 Y결선의 중성점과 연결된 도체





4. 전압 기준점으로서의 역할

중성선은 단순한 귀로가 아니라 전압의 기준점(0V 기준) 역할을 합니다.

예:

· L-N = 220V

· R-N = 220V

· S-N = 220V

· T-N = 220V

즉, 각 상은 중성선을 기준으로 전압이 형성됩니다.





5. 중성선 전압은 항상 0V인가?

반응형

이론적으로는 0V입니다.

하지만 실제 현장에서는 다음 이유로 약간의 전압이 발생할 수 있습니다:

· 전선의 저항

· 부하 불평형

· 접지 저항

· 고조파 성분

따라서 실질적으로는 1~5V 정도 검출되는 경우도 있습니다.





6. 단상 / 3상에서의 중성선 전류 특성

① 단상 2선식

· 중성선 전류 = 활선 전류

② 단상 3선식 (110/220V)

· 두 활선 전류의 차이가 중성선 전류가 됨



부하가 균형이면 중성선 전류는 0에 가까움.



③ 3상 4선식

중성선 전류는 벡터합으로 계산됩니다.



· 3상이 완전 평형이면 → 중성선 전류 = 0

· 부하 불평형이면 → 중성선에 전류 발생





7. 중성선과 접지선의 차이

많이 혼동하는 부분입니다.

구분	중성선 (N)	접지선 (PE, E)
목적	전류 귀로	감전 보호
평상시 전류	흐름	흐르지 않음
전압	거의 0V	0V
역할	회로 구성	보호 기능

✔ 중성선은 정상 운전 시에도 전류가 흐르는 선

✔ 접지선은 고장 시에만 전류가 흐르는 보호용 선

절대 동일하게 취급하면 안 됩니다.





8. 중성선 단선 시 위험성

중성선이 끊어지면 다음 문제가 발생합니다.

① 단상 3선식에서의 과전압

부하 불균형 상태에서 중성선 단선 → 전압이 재분배됨

· 한쪽은 300V 이상

· 다른 쪽은 100V 이하

→ 가전제품 소손

② 3상 4선식 중성선 단선

· 상간 전압이 부하 상태에 따라 변동

· 기기 파손

· 화재 위험

따라서 중성선은 활선만큼이나 중요합니다.





9. 고조파와 중성선 과부하

최근 LED, SMPS, 인버터 부하 증가로 3고조파(Triplen Harmonics)가 중성선에 집중됩니다.

특징:

· 3고조파는 상간에서 상쇄되지 않음

· 중성선에 합산되어 흐름

따라서 데이터센터, 사무실 건물 등에서는:중성선을 상선과 동일 굵기 또는 더 크게 설계하기도 합니다.





10. KEC 관점에서의 중성선

한국전기설비규정 (KEC)에서는:

· 중성선은 반드시 식별 가능한 색상 사용

· 단선 위험 방지

· 보호도체와 혼용 금지

· TN, TT, IT 접지계통에 따른 설계 구분





11. 색상 구분 (대한민국 기준)

일반적으로:

· 활선(L) → 흑색, 적색 등

· 중성선(N) → 청색

· 접지선(PE) → 녹/황색

(현장에 따라 약간 다를 수 있음)





12. 한 줄 요약

중성선은 “전류의 귀로이자 전압의 기준점”이며, 회로의 안정성과 안전성에 핵심적인 도체이다.
