전기설비 분야에서 수전반·배전반·수배전반·분전반은 현장에서는 혼용되기도 하지만, 기능·전압레벨·설치 위치·보호범위에서 명확한 차이가 있습니다.



1. 수전반 (Receiving Switchboard)



< Fig01. 수전반 >



1) 정의

전력회사로부터 고압 또는 특고압 전력을 인입받아 수전(受電) 하는 설비가 집합된 반(盤)입니다. 즉, “한 건물 또는 공장의 전기 출입문” 입니다.



2) 전압 레벨

· 22.9kV (국내 배전 표준 특고압)

· 6.6kV (일부 산업체 고압)

· 특고압 154kV 등 (대규모 수전)



3) 주요 구성기기

· VCB (진공차단기)

· LBS (부하개폐기)

· DS (단로기)

· PT (계기용 변압기)

· CT (계기용 변류기)

· MOF (계기용 변성기, 한전계량용)

· 보호계전기 (OCR, OVGR 등)



4) 역할

· 한전 전력을 안전하게 인입

· 과전류·지락·단락 보호

· 전력 계측

· 변압기로 송전



5) 특징

· 고압설비이므로 전기안전관리자 선임 대상

· 절연거리 확보 필수

· 아크 차단 능력 중요





2. 배전반 (Distribution Board)

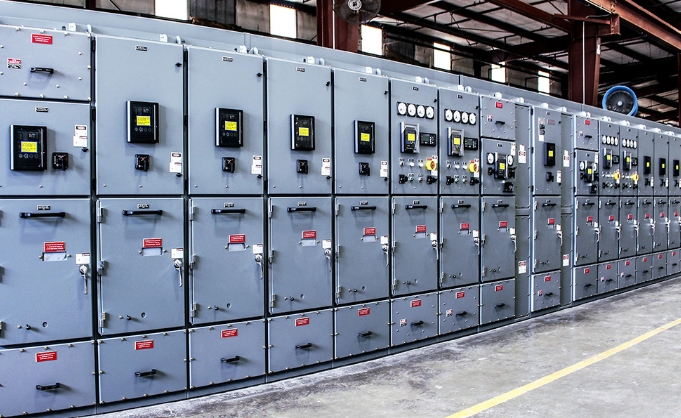

< Fig02. 배전반 >



1) 정의

수전 후 변압기를 거쳐 저압(380V/220V)으로 낮아진 전력을 부하로 분배하는 반입니다. 즉, “전력을 각 구역·기계·라인으로 나누는 역할”을 합니다. 즉 분전반으로 가기전에 전력계통을 세분화하거나 동력반등의 전원을 나누어주는 곳이라고 보면 됩니다.



2) 전압 레벨

· 3상 4선식 380/220V

· 440V (산업체)

· 220V 단상



3) 주요 구성

· ACB (기중차단기)

· MCCB (배선용차단기)

· ELCB (누전차단기)

· 전력계·전압계·전류계



4) 역할

· 변압기 2차측 전력 분배

· 각 부하 차단 및 보호

· 계통별 관리



5) 적용 예

· 공장 생산라인

· 빌딩 층별 전원

· 기계 동력반





3. 수배전반 (Receiving & Distribution Switchgear)

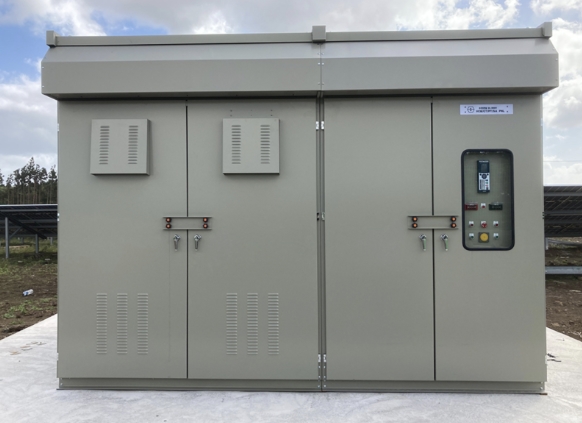

< Fig03. 수배전반(옥외형) >



1) 정의

수전 기능 + 배전 기능을 통합한 설비입니다. 현장에서 가장 많이 쓰이는 개념이며 “전기를 받아서(수전) → 나눠주는(배전) 전체 설비”입니다. 보통 옥내형과 옥외형 큐비클로 나누어지는데 수전받는설비 + 배전받는설비가 합쳐진 개념이라고 보시면 됩니다.



2) 포함 범위

· 고압 수전반

· 변압기

· 저압 배전반

· 보호계전 시스템

· 메인 차단기

즉,

한 건물의 전기 주설비 전체 패키지



3) 설치 장소

· 전기실

· 지하 기계실

· 공장 중앙 전기동



4) 특징

· 메탈클래드 구조

· 큐비클 타입

· 전면 유지보수형



5) 법적 관련

· 전기사업법

· 한국전기설비규정(KEC)

· 전기안전관리자 선임 대상 설비





4. 분전반 (Panel Board)

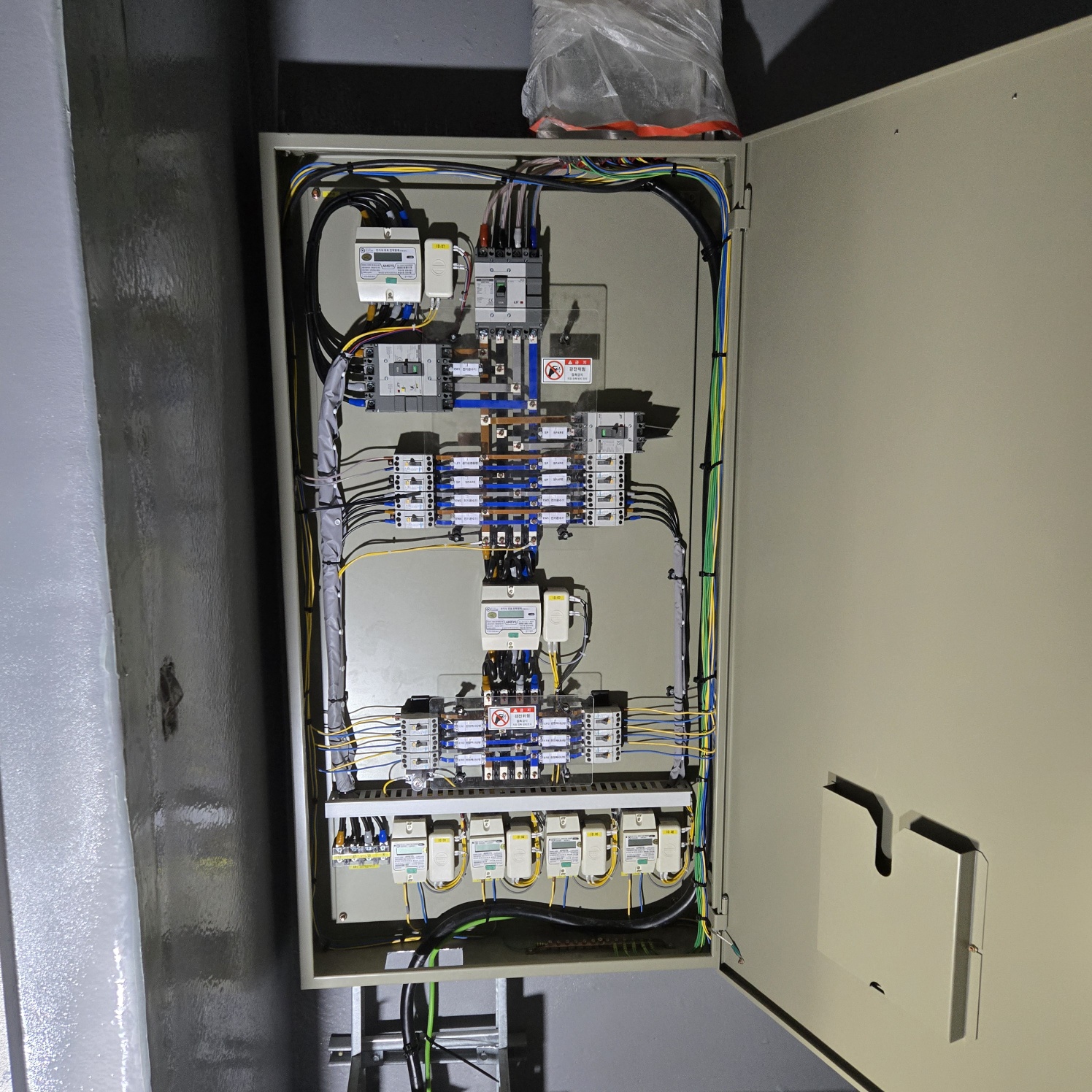

< Fig04. 분전반 >



1) 정의

배전반에서 공급된 전력을 최종 부하(조명·콘센트·소형기기)로 분배하는 말단반 입니다. 즉, “전기 계통의 마지막 단계”라고 생각할수 있습니다. 해당 분전반도 설치위치에따라서 옥내형 옥외형 등으로 나뉩니다. 설치방법에 따라서 옥내자립형, 옥내벽부형, 옥내매입형, 옥내노출자립형, 옥내노출벽부형, 옥외자립형, 옥외벽부형 등등으로 부르기도 합니다.



2) 전압

· 단상 220V

· 3상 380V

간혹 외산장비나 유틸리티기기들때문에 3상 220V이나 또는 440V를 쓰는 경우도 있습니다.



3) 구성

반응형

· MCCB (배선용차단기)

· ELCB (누전차단기)

· 분기회로 차단기

· SPD (서지보호기)



4) 설치 위치

· 각 층

· 각 세대

· 사무실 내부

· 아파트 세대 내



5) 역할

· 회로별 분기

· 최종 보호

· 과부하 차단





5. 전기 계통 흐름으로 정리

발전소 → 변전소(한전) → 수전반 → 변압기 → 배전반 → 분전반 → 최종 부하

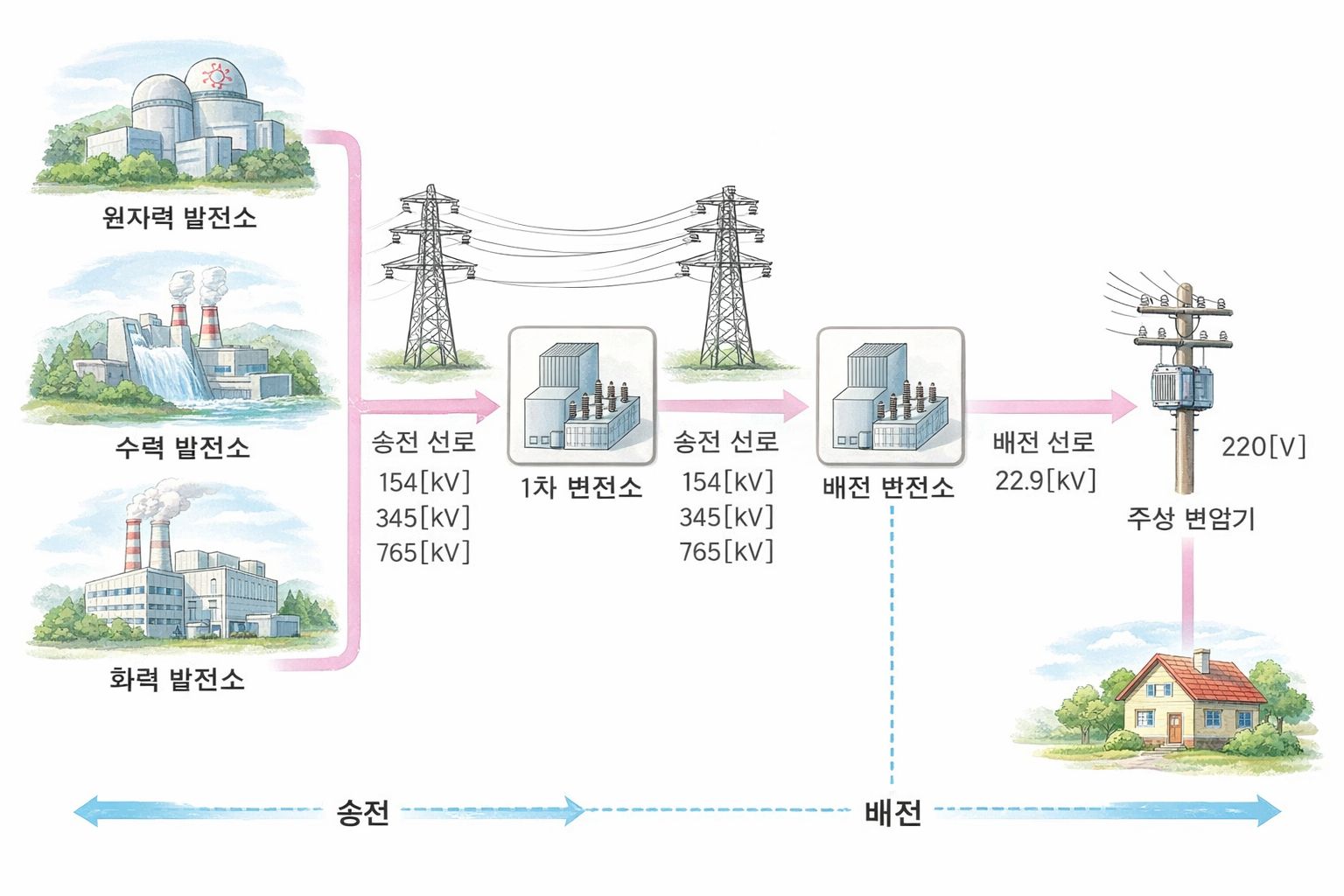

< Fig01. 송전, 배전 계통도 >



구분	기능	위치	전압
수전반	전기 인입	전기실	특고압(22.9kV)
배전반	저압 분배	전기실	저압(380/220V)
수배전반	수전+배전 통합	전기실	특고압~저압
분전반	말단 분기	층/세대등 각 사용장소	저압(380/220V)





6. 용량 관점 비교

구분	차단기 용량	적용 규모
수전반	630A ~ 수천A	건물 전체
배전반	400A ~ 2500A	층/라인
분전반	20A ~ 225A	세대/사무실





7. 실무에서의 구조적 차이

1) 수전반

· 아크 내압 구조

· 인터록 기능

· 고압 절연부스바



2) 배전반

· 동 부스바

· ACB 메인

· 계통별 피더 분리



3) 분전반

· DIN 레일 방식

· 모듈형 차단기
