위험물 지하탱크저장소의 시설기준

위험물 지하탱크저장소의 시설기준





1. 지하탱크저장소란

지하탱크저장소란 지하에 매설되어 있는 탱크에 위험물을 저장 취급하는 저장소를 말한다. 탱크가 지하 땅속에 설치되기 때문에 일반적으로 안전한 시설로 알려져 있으며 따라서 보편적으로 가장 많이 설치되고 있는 시설이다. 그러나 시설자체가 지하에 매설되어 있어 부식의 우려가 있고 위험물의 누설등을 조기발견하기가 곤란함은 물론 탱크의 수리등이 곤란하고 지하수에 의한 탱크의 부양 등이 우려되어 완벽한 설치 및 관리가 요구된다.





2. 지하탱크저장소의 분류

지하탱크저장소는 설치방식과 탱크종류에 따라 다음과 같이 분류할 수 있다





3. 일반적인 지하저장탱크의 시설기준

반응형

1) 안전거리 및 보유공지

지하탱크저장소는 지하에 매설되어 있는 탱크로서 사고의 위험이 적어 안전거리 및 보유공지의 규제 대상에서 제외되어 있다.



2) 설치위치

위험물을 저장 또는 취급하는 지하저장탱크는 지면하에 설치된 탱크전용실에 설치하여야 한다.

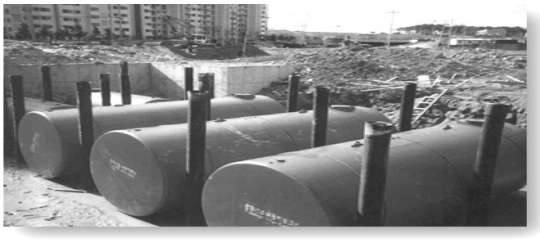

< Fig01. 탱크전용실에 설치된 지하저장탱크 >



그러나 제4류 위험물을 저장하는 지하저장탱크에 있어 설치위치 덮개의 구조, 뚜껑 의 지지방법, 탱크의 고정에 대하여 다음 기준에 적합할 경우는 탱크실을 생략, 탱크를 직접 지하에 매설할 수 있다.

① 당해 탱크를 지하철·지하가 또는 지하터널로부터 수평거리 10m이내의 장소 또는 지하건축물내의 장소에 설치하지 아니할 것

② 당해 탱크를 그 수평투영의 세로 및 가로보다 각각 0.6m이상 크고 두께가 0.3m이상인 철근콘크리트조의 뚜껑 으로 덮을 것

③ 뚜껑에 걸리는 중량이 직접 당해 탱크에 걸리지 아니하는 구조일 것

④ 당해 탱크를 견고한 기초 위에 고정할 것

⑤ 당해 탱크를 지하의 가장 가까운 벽 피트 가스관 등의 시설물 및 대지경계선으로부터 0.6m이상 떨어진 곳에 매설할 것

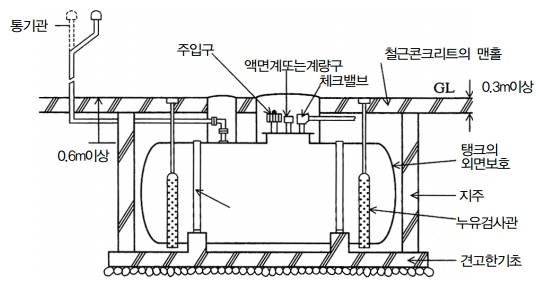

< Fig02. 탱크를 직접 매설한 경우 >



3) 탱크전용실의 위치 및 구조

3-1) 설치위치

다른 지하시설물로부터 영향을 받지 않도록 탱크전용실은 지하의 가장 가까운 벽·피트·가스관등의 시설물 및 대지경계선으로부터 0.1m이상 떨어진 곳에 설치하여야 한다,



3-2) 구조

탱크전용실은 벽·바닥 및 뚜껑 을 다음 기준에 적합한 철근콘크리트구조 또는 이와 동등 이상의 강도가 있는 구조로 설치하여야 한다.

① 벽·바닥 및 뚜껑 의 두께는 0.3m이상일 것

② 벽·바닥 및 뚜껑의 내부에는 직경 9mm부터 13mm까지의 철근을 가로 및 세로로 5cm부터 20cm까지의 간격으로 배치할 것

③ 벽·바닥 및 뚜껑의 재료에 수밀콘크리트를 혼입하거나 벽·바닥 및 뚜껑의 중간에 아스팔트 층을 만드는 방법으로 적정한 방수조치를 할 것

< Fig03. 전용실의 구조 >



4) 지하저장탱크의 매설깊이 및 간격

지하저장탱크와 탱크전용실의 안쪽과는 시공 상의 용이함과 탱크에 걸리는 응력등을 고려하여 0.1m이상 간격을 유지하도록 하며, 탱크의 주위에는 탱크전용실내에 가연성 유증기가 체류하지 못하도록 마른 모래 또는 습기 등에 의해 응고되지 아니하는 입자지름 5mm이하의 마른 자갈분을 채워야 한다.

지하저장탱크의 매설깊이는 안전을 고려해 맨홀부분을 제외한 지하저장탱크의 정상부가 지반면보다 0.6m이상 깊은 위치로 하여야 하고, 지하저장탱크를 2기 이상 인접해 설치하는 경우에는 상호간에 1m(2기 이상의 지하저장탱크의 용량의 합계가 지정수량의 100배 이하인 경우 0.5m)이상의 간격을 유지하여야 한다. 다만, 지하저장탱크의 사이가 탱크전용실의 벽 또는 두께 20cm이상의 콘크리트 구조물로 구획되는 경우에는 탱크상호간 이격할 필요가 없다.

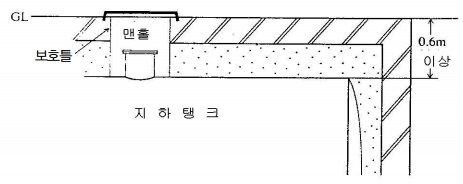

< Fig04. 탱크의 매설깊이 >



5) 표지 및 게시판

지하탱크저장소에는 제조소의 기준에 따라 보기 쉬운 곳에 "위험물 지하탱크저장소" 라는 표시를 한 표지와 방화에 관하여 필요한 사항을 게시한 게시판을 설치하여야 한다.

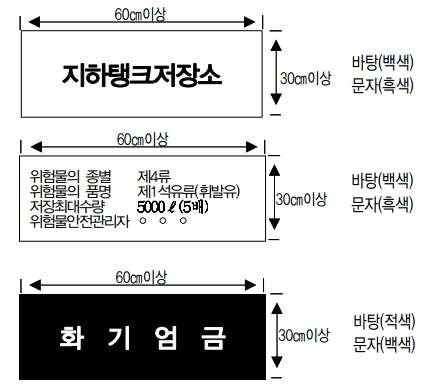

< Fig05. 표지 및 게시판의 예 >
