시퀀스 제어(Sequence controll) - 인터록회로 / 자기유지회로 등





1. 인터록 회로 (상대동작 금지 회로)

우선도가 높은 측의 회로를 ON하면 다른 쪽의 회로는 열려서 작동하지 않도록 하는 것을 “인터록을 건다”라고 한다.

< Fig01. 인터락 회로 >



인터록 회로란 주로 기기의 보호와 조작자의 안전을 목적으로 하고 있다.

2개의 전자 릴레이 인터록 회로는 한쪽의 전자 릴레이가 동작하고 있는 사이는 상대방의 전자 릴레이 동작을 금지하기 때문에 상대동작 금지회로라고 한다.





2. 자기 유지 회로

전자 릴레이에 시동신호를 주어 동작시키면 전자 릴레이 자체의 접점에 의해 측로(바이패스)하여 동작회로를 만들어 시동신호를 제거해도 동작을 계속함과 동시에 정지신호를 주면 전자 릴레이가 복귀하는 회로를 말한다.

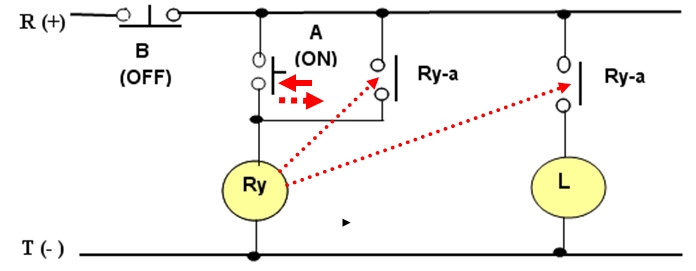

< Fig02. 자기 유지 회로 >



자기유지회로는 입력신호(시동신호)가 소멸해도 연속적으로 출력신호가 얻어지기 때문에 기억회로라고도 한다.

자기유지회로는 전자 릴레이, 전자접촉기, 타이머 등의 조작회로에 필수적이다.





3. 타이머 기본 회로

시간 제어기구인 타이머는 어떠한 시간차를 만들어서 접점이 개폐 동작을 할 수 있는 것으로 시한 소자(Time Limit Element)를 가진 계전기이다.

동작; A보턴 누른후 2초후에 L 전구

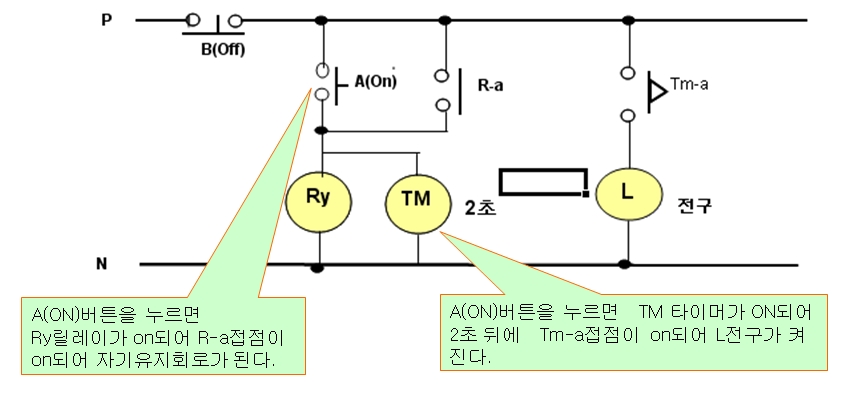

< Fig03. 타이머 기본 회로 >





4. 전동기 2개소 운전

예를 들어 현장에서 제어장치(전동기)를 점검하고 제어장치에 설치되어 있는 조작판넬1에서 전동기를 운전시키고 MAIN제어실에 설치되어 있는 표시등, 경보용 부저등을 보고 제어대상의 이상유무를 감시해서 이상 발생시 조작판넬2의 STP2를 눌러 전동기를 정지를 시키는 제어 시스템이다.



회로 동작설명

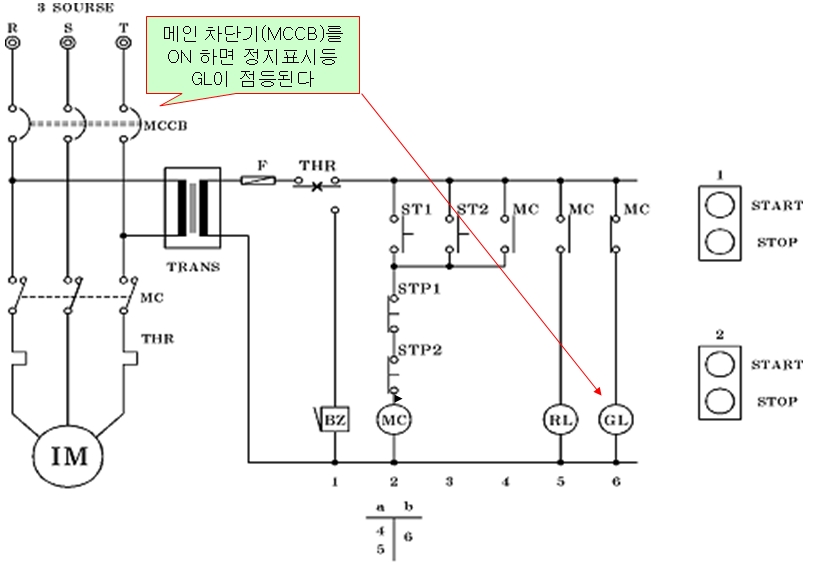

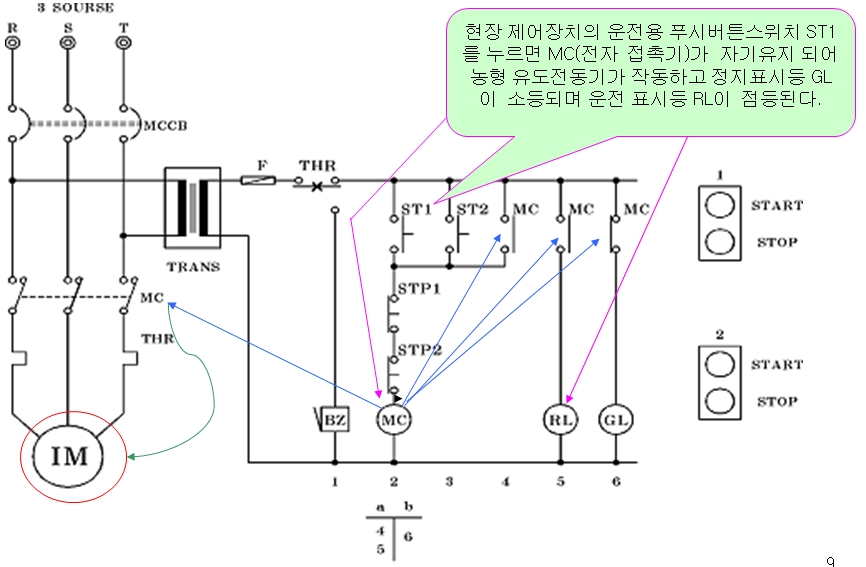

메인 차단기(MCCB)를 ON 하면 정지표시등 GL이 점등된다. 현장 제어장치의 운전용 푸시버튼 스위치 ST1를 누르면 MC(전자 접촉기)가 자기유지 되어 농형 유도전동기가 작동하고 정지표시등 GL이 소등되며 운전 표시등 RL이 점등된다.

OFF용 푸시버튼 스위치 STP1을 누르면 MC 의자기유지가 풀리며 전동기는 정지하고 운전 표시등 RL이 소등되고 정지 표시등 GL이 다시 점등되는 회로이다.

메인 콘트롤 제어실에 설치되어 있는 운전용 스위치 ST2을 눌러 전동기를 운전시킬 수도 있고 정지용 스위치 STP2를 누르면 전동기를 정지시킬 수도 있다. 운전중 과부하가 되면 열동형 과부하계전기(THR)가 동작되어 전동기는 정지하고 경보용 부저가 동작된다.

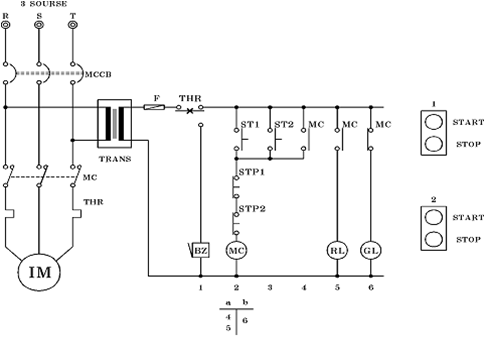

< Fig04. 시퀀스 회로 >



R,S,T 3상, (A,B,C라고 표현하기도 함)

F : FUSE 퓨즈

MCCB (Molded Case Current Breaker) : 배선용차단기

Trans (Transformer) : 변압기, 승압기(전압 높여줌), 강압기(전압 낮춰줌)

MC (Magnet Contact) : 전자 접촉기, 여기서는 코일부를 나타냄

MS (Magnet Switch) : 전자개폐기 = ( 전자 접촉기 MC + 열동형 과부하계전기THR )

THR (Thermal Relay) : 열동형 과부하 계전기, 열동 계전기

BZ : Buzzer, 경보음을 나타내는 부저

RL : RED LAMP (적색등; 운전등)

GL : GREEN LAMP (녹색등;정지등)

IM : Induction Motor (유도전동기)

ST1 : START의 약자로서 푸시버튼스위치(Push Button Switch; PBS, PB, BS) 1번

STP1 : STOP의 약자로서 푸시버튼스위치(Push Button Switch; PBS, PB, BS) 1번
