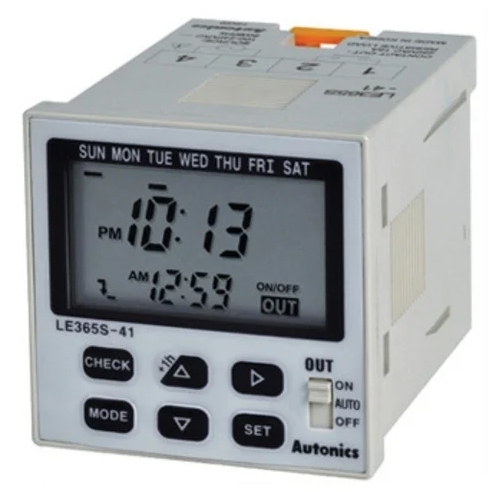

1. 타이머 (Timer) 동작형식에 따른 분류

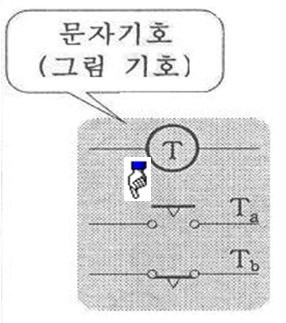

1) 동작시간이 늦은 - 한시 동작 타이머 (ON Delay Timer)

(On delay timer, 시한 동작 순시 복구형)

타이머 코일에 전기를 공급(여자됨->동작하지 않음)

정해진 시간(t)가 지나면 타이머가 동작 : 시한동작

전기를 끊으면 복구



타이머 코일에 전기를 공급(여자됨->동작하지 않음) 정해진 시간(t)가 지나면 타이머가 동작 : 시한동작, 전기를 끊으면 복구

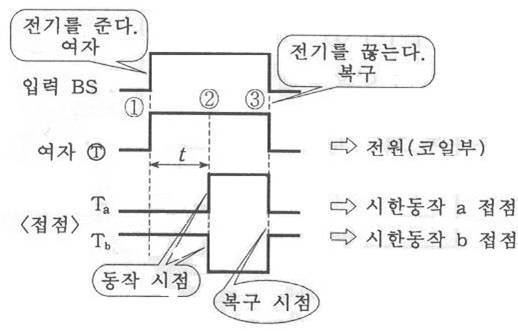

< Fig01. 한시 동작 타이머 Time Chart >



전압을 인가하면 일정시간이 경과하여 접점이 닫히고(또는 열리고), 전압이 제거되면 순시에 접점이 열리는(또는 닫히는) 동작



2) 복귀시간이 늦은 한시 복귀 타이머 (OFF Delay Timer)

(Off delay timer, 순시 동작 시한 복구형)

타이머 코일에 전기를 공급(동작함)

전기를 끊으면 순간 복구하지 않고

정해진 시간(t)가 지나면 타이머가 복구 : 시한복구



전압을 인가하면 순시에 접점이 닫히고(또는 열리고), 전압이 제거된 후 일정시간이 경과하여 접점이 열리는(또는 닫히는) 동작

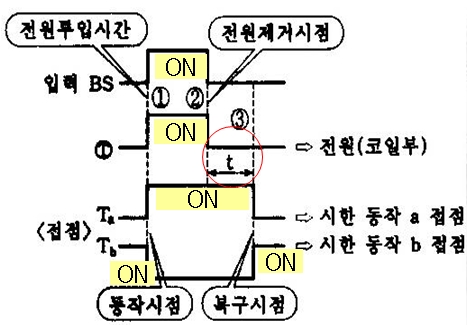

< Fig02. 한시 복귀 타이머 Time Chart >



타이머 코일에 전기를 공급(동작함) 전기를 끊으면 순간 복구하지 않고, 정해진 시간(t)가 지나면 타이머가 복구 : 시한복구

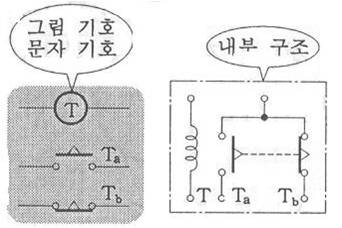

3) 동작과 복귀가 모두 늦은 순한시 타이머 (ON OFF Delay Timer)

(On Off delay timer, 시한 동작 시한 복구형)

타이머 코일에 전기를 공급(여자함->동작하지 않음)

전기를 넣으면 바로 동작하지 않고 t초 후에 동작하고,

전기를 끊으면 순간 복구하지 않고 t초 후에 타이머가 복구



전압을 인가하면 일정시간이 경과하여 접점이 닫히고(또는 열리고), 전압이 제거되면 일정시간이 경과하여 접점이 열리는(또는 닫히는) 동작

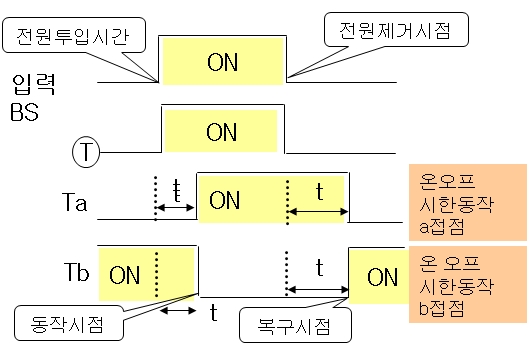

< Fig03. 순한시 타이머 Time Chart >



타이머 코일에 전기를 공급(여자함->동작하지 않음) 전기를 넣으면 바로 동작하지 않고 t초 후에 동작하고, 전기를 끊으면 순간 복구하지 않고, 정해진 시간(t)가 지나면 타이머가 복구





2. 전자 개폐기

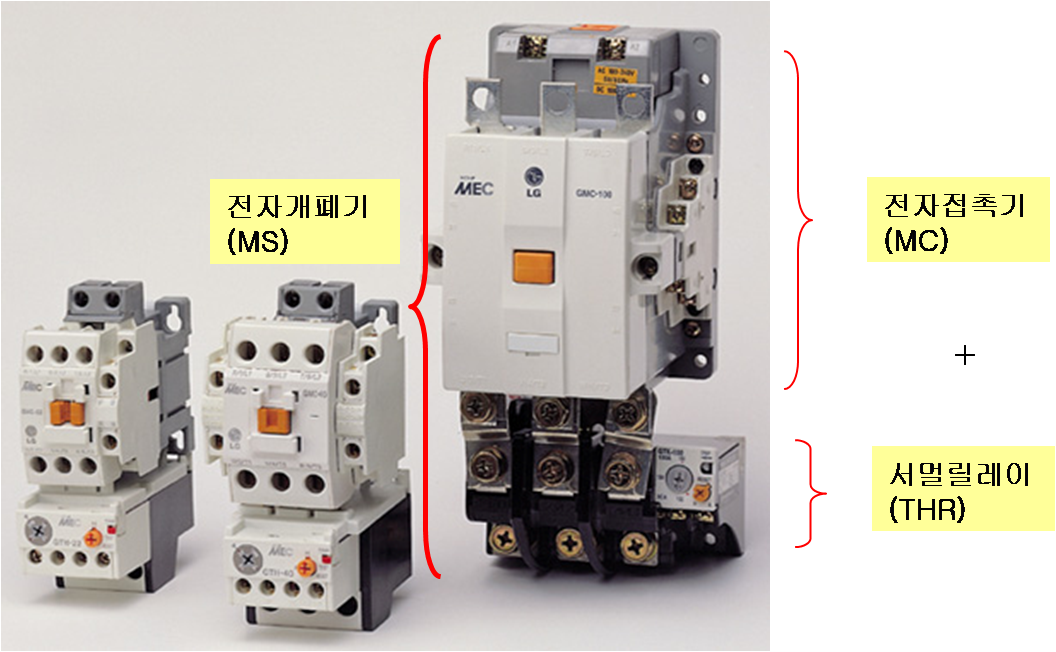

전자개폐기 = 전자접촉기(MC) + 열동형과부하계전기(THR)을 조합한 것 (MS : Magnetic Switch)

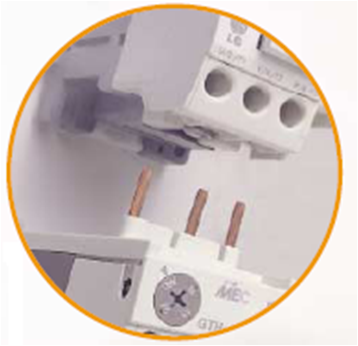

< Fig04. 접촉기에 열동계전기를 직결 연결하는 모습 >

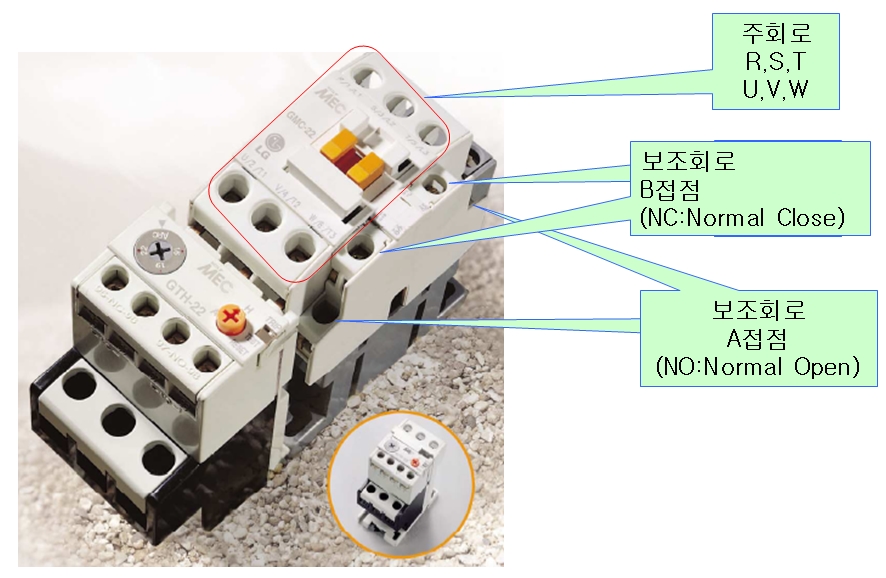

< Fig05. 접자개폐기(MS) >

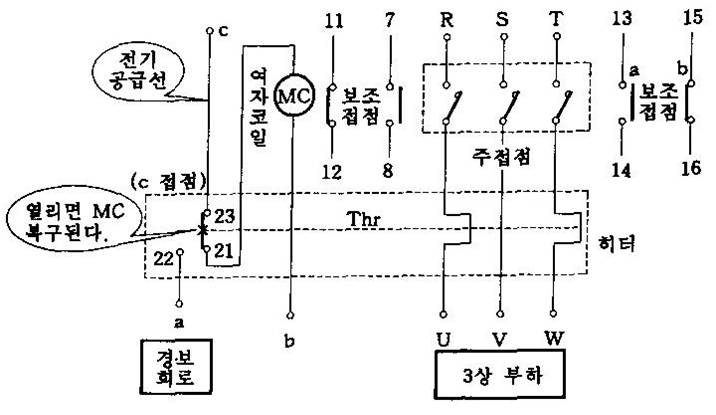

< Fig06. 접자개폐기(MS) 접점 >



< Fig07. 접자개폐기(MS) 접점 >





3.전자 접촉기

전자접촉기의 전자코일(MC)에 전류가 흐르면 고정 철심이 전자석으로 되어 가동철심을 흡인하여 가동 철심에 부착된 주접점과 보조접점을 폐로하고, 전자코일에 전류가 흐르지 않으면 개로한다.

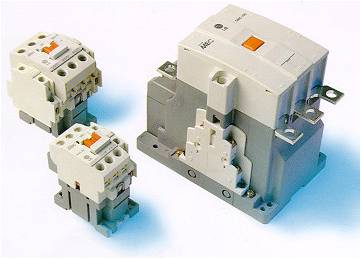

< Fig08. 전자접촉기 >



< Fig09. 전자접촉기 접점 접속도 >





4. 열동형 과부하계전기, 서멀 릴레이 (THR : Thermal Overload Relay)

주회로에 삽입된 히터에 과전류(모터 등의 과부하 전류)가 흐르면 바이메탈이 열을 받아서 굽어져 접점이 동작한다.

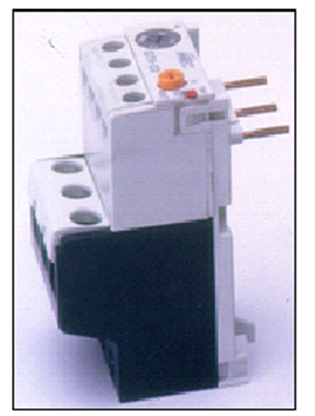

< Fig10. 열동형계전기 >



< Fig11. 열동형계전기 접점 기호 >



< Fig12. 열동형계전기 동작원리 >

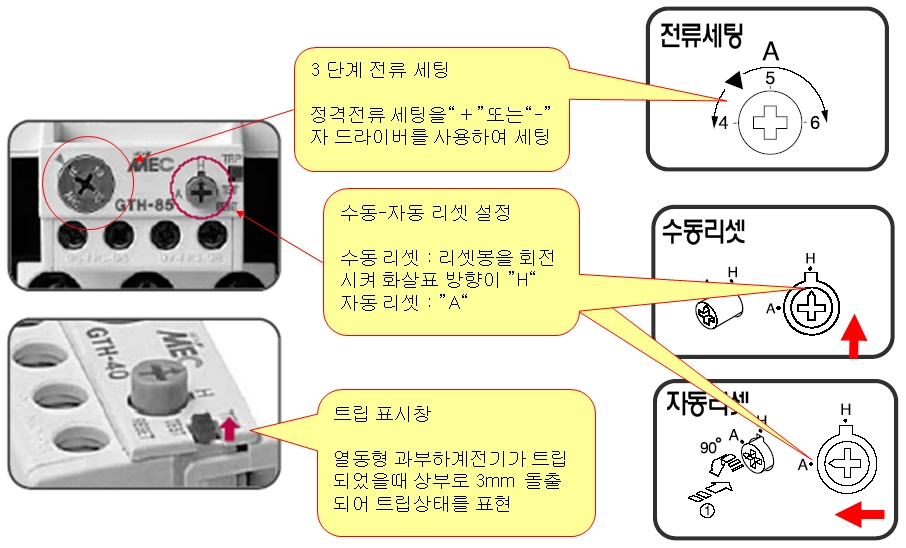

< Fig13. 열동형계전기 전류세팅방법 >
