1. 동축전송장치

1) 증폭기설치

1-1) 공사시 준수사항

· 증폭기는 통신구, 공동구, 전주, 인·수공에 설치하는 것을 원칙으로 한다. 설치에 있어서는 결정된 취부금물을 써서 견고히 설치한다.

· 증폭기는 SS케이블의 지지선, 페디스탈, 인·수공 상단부분에는 수평, 건물벽면 및 함체내에 설치시는 수평 또는 수직으로 설치를 원칙으로 하여, 뚜껑이 아래 또는 우측방향으로 개폐될 수 있도록 설치하여야 한다.

· 인,수공내 기존 통신시설물의 만공으로 설치장소 확보가 불가시 도로변 및 녹지대 등에 페디스탈을 이용 설치할 수 있다.

· 증폭기는 인,수공내에 방수가 되는 것으로서 개폐시에 물이나 습기 등이 들어가지 않도록 하고 뚜껑을 닫을 때에는 토크렌치를 사용하여 적정 토크로 조인다.

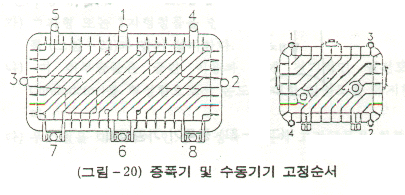

· 증폭기 및 수동기기의 고정순서는 그림 20과 같다.

· 증폭기류 및 모든 능동기기 및 외함은 반드시 접지되어야 한다

· 증폭기나 분기기,분배기,방향성결합기 등을 동일위치에 연속으로 설치할 때에는 콘넥터를 사용하여야 한다.

· 전주와 전주의 중간지점에서 장비을 설치하거나 접속하지 않도록 한다.

· 케이블 진행방향과 장비의 단자 방향이 일치하지 않을 경우의 접속시 동축케이블 여장처리를 충분히 하여야 한다.

· 증폭기나 분기기, 분배기, 방향성 결합기 등을 설치한 후 유휴 분기단자는 사용회선에 영향을 미치지 않도록 75Ω으로 종단하고 방수처리를 하여야 한다.



2) 가공설치

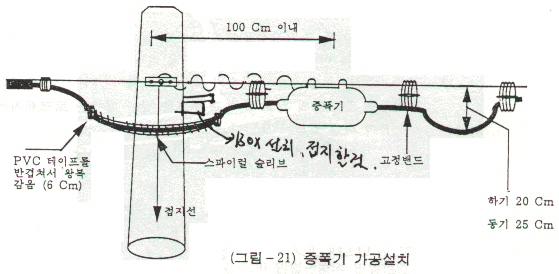

· 증폭기의 설치는 입출력단에 케이블여장을 확보한 후 신호 흐름의 입력부분에 설치한다.

· 전주간 사이에 증폭기를 설치할 경우 SS케이블의 지지선에 고정하여야 하며 전주중심으로부터 증폭기 중심까지 1m 이내이어야 한다.

· 입상관로에 의하여 동축케이블이 전주에 입상된 경우 증폭기를 설치시 취부금물을 이용하여 증폭기를 고정시켜야 한다.

· 증폭기설치시에는 경사가 없게 하고 가공에 설치하는 경우에는 풍압에 의한 진동을 최소한으로 줄이도록 한다.

반응형



3) 페디스탈내 설치

· 인,수공으로부터 페디스탈까지의 케이블 포설은 본 공법 지하포설을 준용한다.

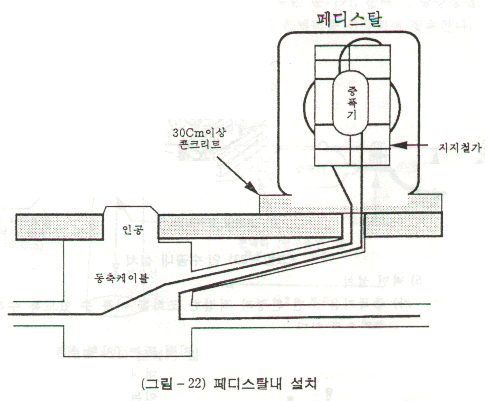

· 페디스탈인 경우 인입되는 케이블은 2m정도로 남기고 절단한 후 최대로 반경을 크게하여 설치하며 그림 22와 같이 설치한다.

· 증폭기 함체를 페디스탈내에 설치한 후 케이블을 콘넥터를 이용 증폭기와 접속한다.



4) 인,수공내 설치

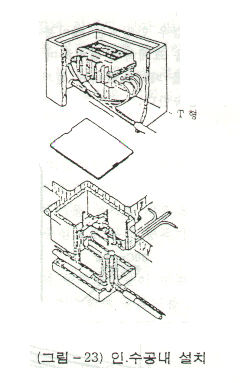

· ㄱ 자형 또는 T자형 철물을 인,수공 상측벽면에 부착한 후 증폭기를 그림 23과 같이 설치한다.

· 이 취부금물은 공간이용과 함께 전기적인 열전도체(Heat Conductor)를 형성함으로써 온도에 대한 안정도를 유지할 수 있다.

· 우기철을 대비하여 인,수공 상측 벽면에 고정금물을 취부하여 증폭기 또는 수동기기를 견고히 설치한다.

· 증폭기는 증폭기의 유지보수 및 인,수공내 일반적인 작업에 지장이 없는 위치에 설치하여야 한다.



5) 벽면설치

· 증폭기 주변환경과 적절한 조화를 이룰 수 있도록 수직 또는 수평으로 한다.

· 벽면에 설치하기 위해서는 ㄱ자형 또는 T자형 취부금물이 사용되며 증폭기 함체 상부와 뒷면에 있는 구멍위치와 일치하게 구멍을 뚫고 2혹은 4개의 볼트를 사용하여 먼저 취부금물에 고정시킨 후 이 취부금물을 벽면에 그림 24와 같이 고정한다.





2. 분기기,분배기,방향성 결합기 설치

1) 공사시 고려사항

- 그림 25와 같이 분기기,분배기,방향성결합기는 증폭기설치 원칙에 준한다.

- 모든 분기기,분배기 및 방향성결합기는 신호 흐름에 맞추어 설치한다.



2) 설치방법

- 증폭기와 직접 접속될 경우에는 콘넥터를 이용하여 연결한다.

- 출력측 익스팬션루프는 가공의 경우 전주 중앙에 위치한다.

- 분기기,분배기,방향성결합기간 혹은 분기기,분배기,방향성결합기와 증폭기를 직접 연결할 때도 콘넥터를 사용하여 접속한다.





3. 전력공급기 설치

1) 공사시 고려사항

· 전력공급기는 통신수,공동구,전주 또는 도로변에 녹지대등에 설치하며 도로변에 설치할 경우는 보행에 지장이 없고 유지보수가 용이한 곳에 설치하나 축전지내장형 전력공급기는 전주에 설치하는 것을 가급적 배제한다.

· 전력공급기는 다음과같은 장소에는 설치하지 않도록 한다.

- 코너에 설치된 전주 또는 변압기를 실장한 전주

- 전력선의 스위치가 설치된 지점

- 화재경보용 함이 설치된 지점

- 교통 통제용 신호함이 설치된 지점

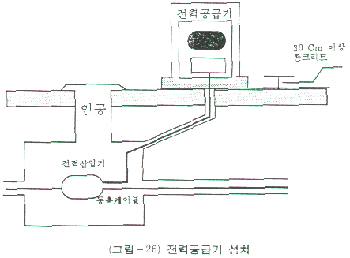

· 전력공급기로부터 동축케이블에 급전은 그림 26과 같이 전력삽입기를 사용하여야 한다.

· 전력공급기는 분배센터에서 망감시가 가능하도록 기능이 부여되어야 한다.

· 도로변에 설치할 경우 지면에서 30cm 이상 콘크리트 받침대를 만든 후 고정시켜야 하며 특별한 보호조치를 하여야 한다.

· 적산전력계 설치는 전력사용량 확인이 필요한 경우 설치한다.



2) 설치방법

· 사용전원 인입선은 전력공급기의 소요전력을 감안하여 충분한 굵기의 전원선을 사용하며 전원선은 전선관에 내장 인입시키며, 전력공급기 전단에 과전류 겸용 누전차단기(ELCB)를 설치한다.

· 전력공급기(축전지 비내장용)를 전주에 설치할 경우 반드시 접지하여야 한다.

· 전력삽입기는 콘넥터를 사용하여 동축케이블에 접속하여야 한다.

· 전력선과 통신선간의 이격거리는 체신부 고시 "강전류전선과의 이격거리 및 보호대책기준"에 준한다.



3) 설치대상지역

· 간선,지선선로의 설치여건에 따라 상용전원공급이 가능한 지점을 관련부서와 협의하여 안정한 장소를 확보 설치한다.

· 건물의 지하 또는 상층에 지선선로의 배선루트와 내부시설 등을 고려하여 위치를 선정한 후 설치한다.

· 간선선로의 배선도에 준하여 유지보수가 용이한 장소에 설치한다.



4) 접지방법

· 접지는 "표준공법 통신접지"를 준용하여 설치한다.

· 종합유선방송 전송시설은 제3종 접지공사를 한다.

· 기존 통신선로의 접지시설을 활용토록 하며 통신접지 접속방법을 준용한다.
