1. 동축케이블의 접속의 개요
종합유선방송 전송망 시스템의 동축케이블간의 접속, 동축케이블과 전송설비의 접속 및 연속된 전송장비간의 접속은 콘넥터를 이용하여야 한다.
1) 케이블 접속시 유의사항
지지선과 케이블은 적절하게 취급하여 설치하는 것도 중요하지만 알루미늄 케이블을 접속하는 기술은 매우 중요하므로 용도 및 기능에 맞추어 적절한 콘넥터를 사용하여야 하며 아래 사항에 유의하여야 한다.
· 콘넥터에 접속되는 케이블의 적당한 간격유지
· 콘넥터의 정확한 고정여부
· 케이블의 허용 곡률반경 확보
· 유지(seizure)용 스크류의 조임상태
· 케이블 심선간격의 적정유지
2. 동축케이블의 접속방법
1) 케이블 접속여장

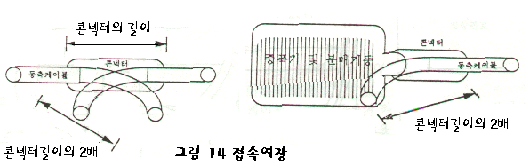

케이블 접속여장은 그림 14와 같다.
2) 지지선 접속
"선로시설표준공법"의 강연선 접속방법을 준용한다.
3) 콘넥터 취부방법
3-1) F형 콘넥터의 취부방법
- 동축케이블의 심선이 8~13mm드러나도록 피복과 절연체를 각각 벗겨낸다. 이때 심선에 손상을 주지 않도록 주의하고 바싹 밀어 놓는다.
- 케이블의 실드된 부분을 자르지 말고 잘라낸 절연체의 뒤로 바짝 밀어 놓는다.
- F형 콘넥터를 돌리면서 유연하게 끼워 케이블의 끝 부분이 콘넥터에 정확하게 닿도록 한다.
- 케이블의 심선이 F형 콘넥터의 너트 끝에서 2~3cm 정도 남기고 내부도체를 자른다

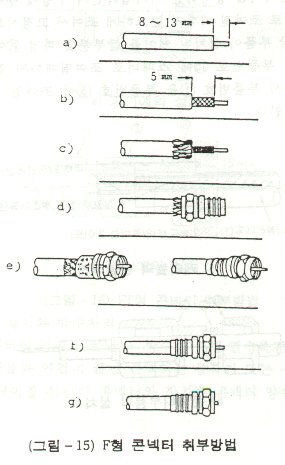

- F형 콘넥터의 취부순서는 그림15를 참고 한다.

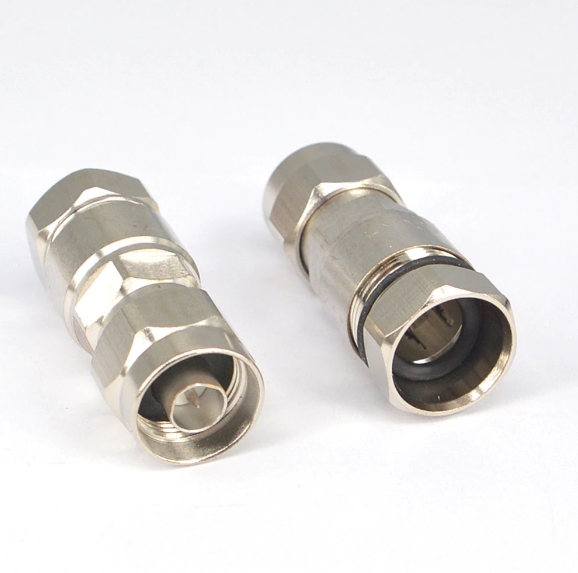

3-2) FT형 콘넥터의 취부순서
3-2-1) 케이블의 끝처리
케이블 끝 부분의 외피,외부도체 및 절연체는 콘넥터의 지정길이로 자른다. 이때 주의사항은 다음과 같다.
- 외피의 절단은 외부도체(알루미늄 파이프)에 흠이 나지 않도록 한다.
- 알루미늄 파이프는 파이프커터로서 절연체는 칼로 수직으로 절단한다.

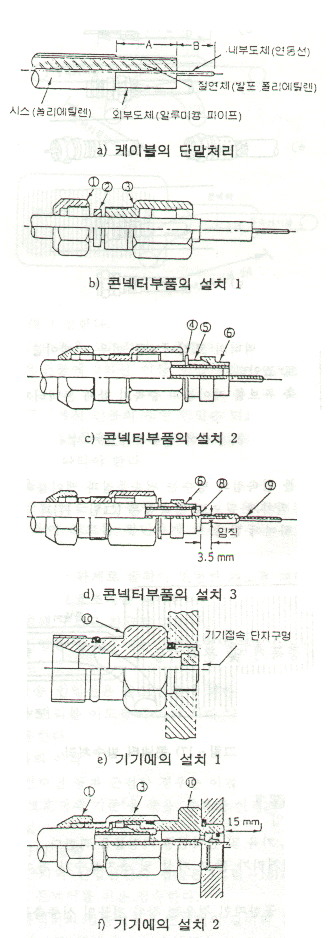

3-2-2) 콘넥터의 설치(그림 16 참조)
㉠ 부품번호 ①,②,③ 순으로 케이블의 외피상에 삽입한다
㉡ 부품번호 ④,⑤,⑥ 순으로 알루미늄 파이프 위에 삽입한다.
㉢ 부품번호 ⑧을 케이블의 내부도체를 통하여 부품번호 ⑥에 닿을 때까지 삽입하고 다음에 부품번호 ⑨를 내부도체에 삽입하여 압착공구로 조인다.
㉣ 콘넥터를 장착하는 기기접속단자 구멍에 부품번호 ⑩을 스페너로 조여질 때까지 견고하게 조인다.
㉤ 각 부품이 설치된 케이블 끝 부분을 과정 ㉣에서 기기쪽에 붙인 부품번호 ⑩에 스패너로 조여질 때까지 견고하게 조인다. 다시 부품번호 ①을 부품번호 ③에 조여질 때까지 견고하게 조인다.
3. 콘넥터 설치와 방수처리
- 콘넥터의 접속이 끝난 후 방수를 위해 열 수축관을 사용한다.
- 케이블과 연결이 끝난 콘넥터는 증폭기 떠는 수동기기와 연결한 후 케이블 심선이 콘넥터와 장치측 콘넥터 양쪽에 삽입되었는지 확인한다.
- 케이블 콘넥터의 로킹너트를 끼우고 케이블을 압착하여 적절한 힘으로 조인다.
- 열수축 튜브를 케이블과 증폭기 함체 콘넥터가 덮힐 때까지 끼워 넣는다.
- 토치램프를 사용하여 열 수축튜브가 수축될 때까지 적절하게 열을 가한다.

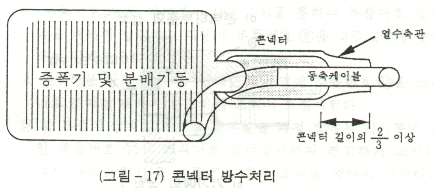

- 케이블 접속점의 방수는 전송품질과 케이블의 수명에 중대한 영향을 미치게 되므로 접속점은 그림 17과 같이 철저하게 방수처리하여야 한다.
