UTP Cable의 비교 / UTP Cable의 분류

UTP Cable이란? / UTP Cable의 분류



1. UTP Cable의 개요

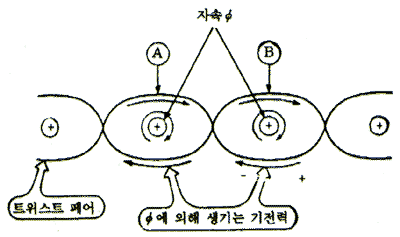

전화 및 전산망 시스템에 사용하는 차폐가 되지 않은 다심 신호 전송용 케이블로서 전송특성이 우수하여 다양한 멀티미디어 사회에 대응할 수 있는 디지털 통신케이블이다.

UTP케이블은 MDF를 중심으로 하는 STAR 배선에 응용되어 장비관리의 효율성을 극대화하고 시스템의 변경 및 확장시 유연한 대응이 가능하여 합리적인 네트웍을 제공한다. EIA/TIA 등에 의해 개발된 상업용 건물규격에 적합한 Solution을 공급하여 국제 표준규격에 적합한 네트웍을 제공한다.

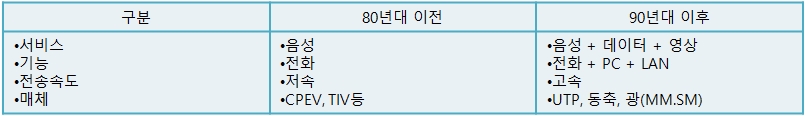

1) 발달과정

정보화의 가속으로 고속 및 대용량의 전송매체 필요성이 대두되어 아래와 같이 발달되었다.

반응형

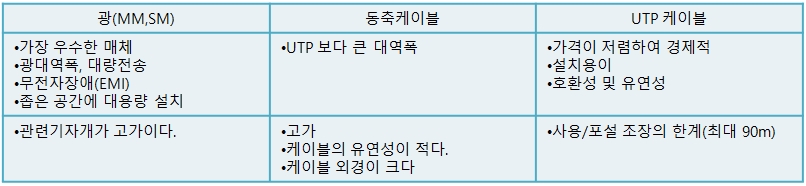

2) 각 매체별 특징





2. UTP 케이블의 분류

UTP케이블은 차폐의 유무(UTP, FTP, STP), 사용주파수대역(7분류), 난연등급(CNX, CM, CMR, CMP) 으로 분류되고 있다.

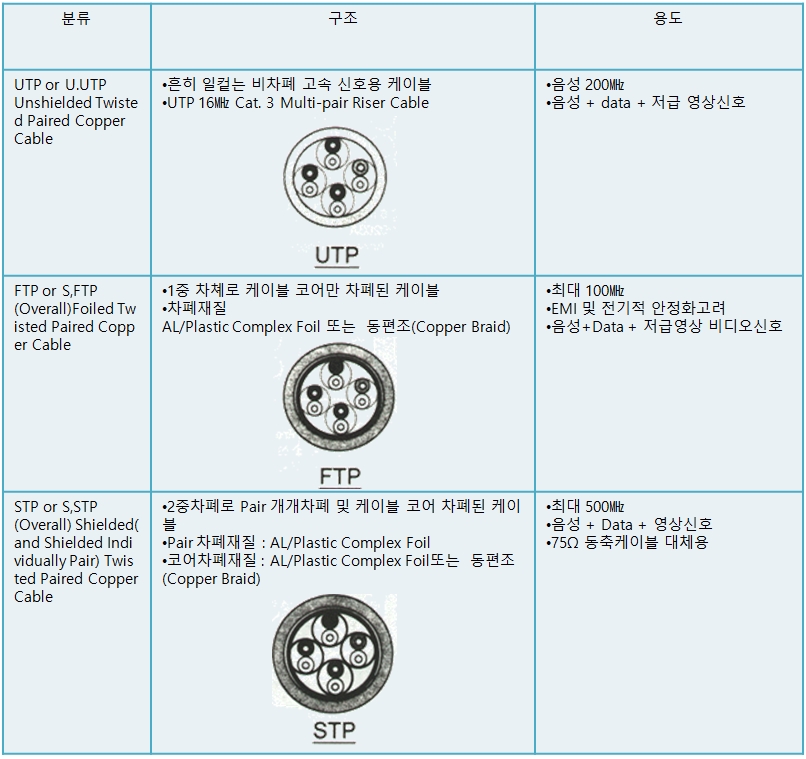

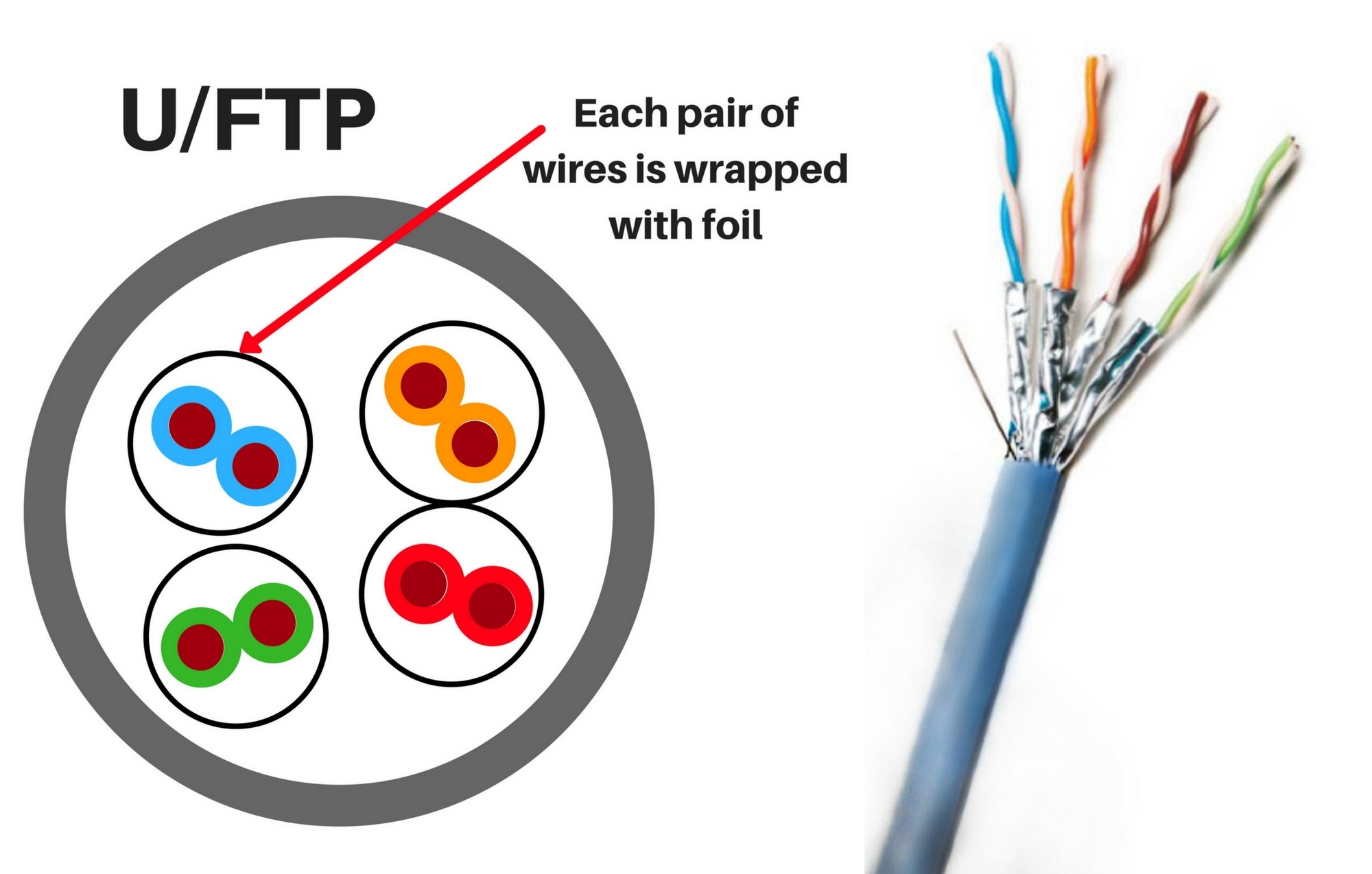

1) 차폐별 분류

여기서 UTP 4pair 케이블의 유연성 향상을 목적으로 Solid 도체 대신 연선으로 된 도체를 사용하는 경우도 있다 이를 일명 Patch Cable 또는 Patch Code라 한다.

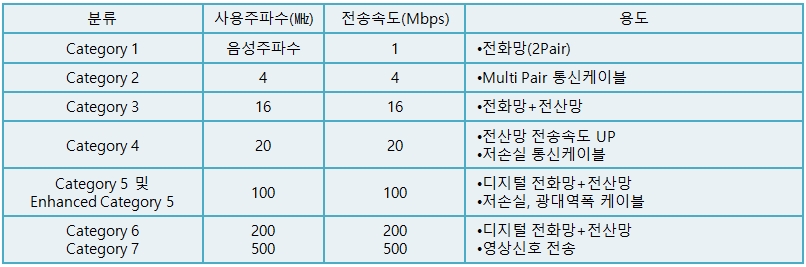

2) 사용주파수별 분류

현재(1999년) 국내외적으로 상용되는 분류는 Category3, 5, En-cat 5 및 cat.6 이며, Category 4는 Category 5의 등장으로 지금은 소멸되었고, Category 7sms STP구조로서 현재 전세계적으로 개발단계에 있다.



3) 난연등급별 분류

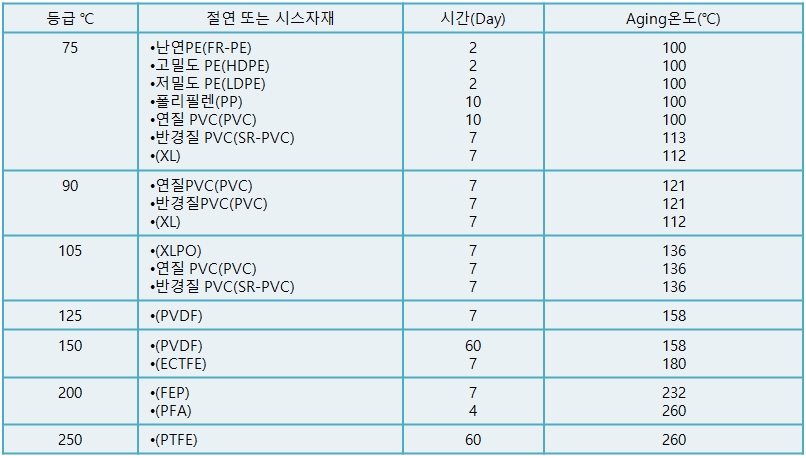

4) 물성등급별 분류

물성등급은 사용되어지는 절연자재 및 시스자재별로 구분되어지는 신뢰성 시험온도(Aging Temperature) 및 시간으로 구분하여 이를 온도(℃)로서 등급화(Rating)하여 분류하고 있다.

UL 444 표준에는 다음과 같이 구분하고 있다.

· 75℃ 미만 등급으로서는 60℃ 등급이 있는데 이는 상기 Aging 시험이 적용하지 않는(즉 신뢰성이 적용되지 않는) 기본적인 등급이다.
