배선용차단기(MCCB)의 구조 및 동작특성





1. 배선용차단기의 정의

배선용 차단기는 교류 600v이하, 직류 250v 이하의 전로보호에 사용하는 과전류 차단기이며, 개폐기 차단장치를 몰드함 내에 일체로 결합한 것이며, 전로를 수동 또는 외부 전기조작에 의해 개폐할 수 있는 동시에 과전류, 단락시 자동으로 전로를 차단하는 기구로서 MCCB(Moulded Case Circuit Breake)라고 부른다.

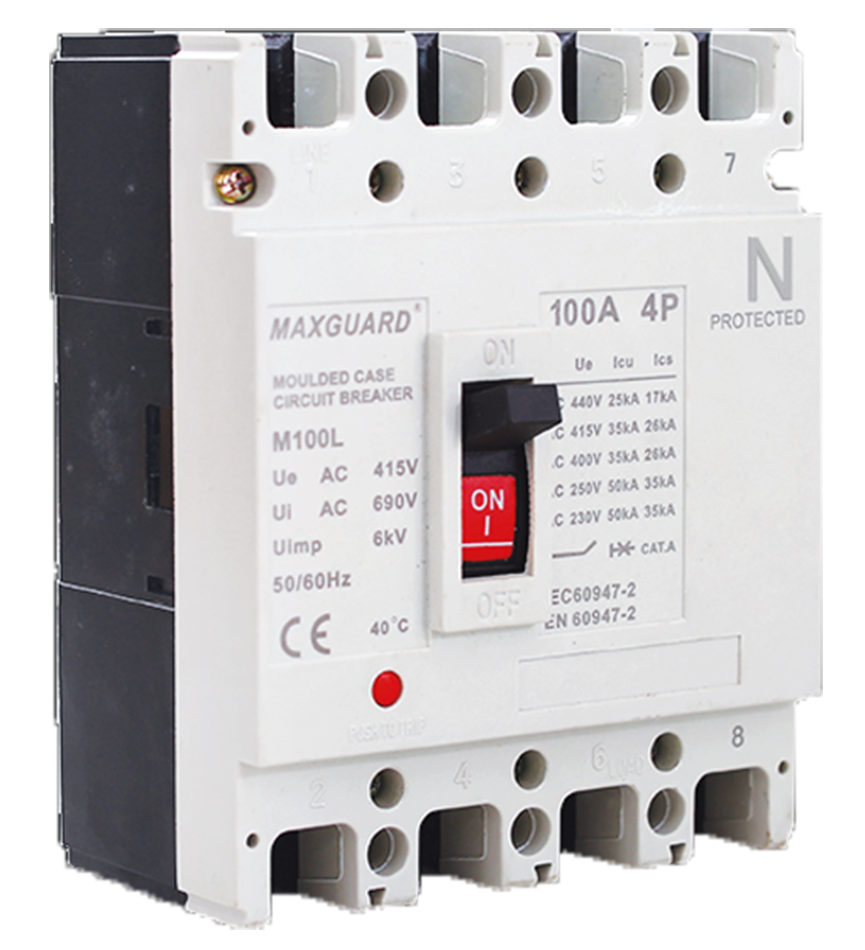

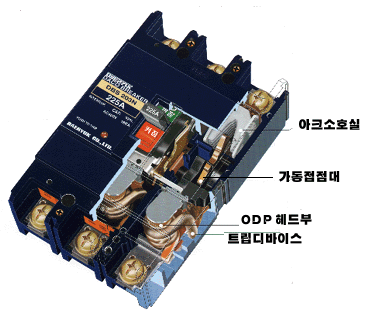

2. 배선용차단기의 구조

· 개폐기구, 과전류 트립장치, 소호장치, 접점, 단자, 몰드케이스로 구성된다.

· 차단기의 상태(투입, 차단, 트립)를 원격지에서 감시할 수 있는 보조접점을 가지고 있는 것도 있다.



3. 종 류

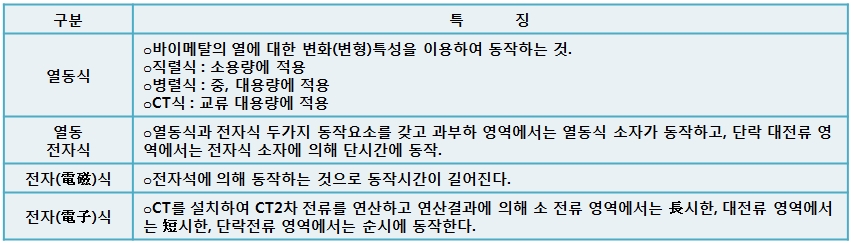

1) 동작방식에 의한 분류

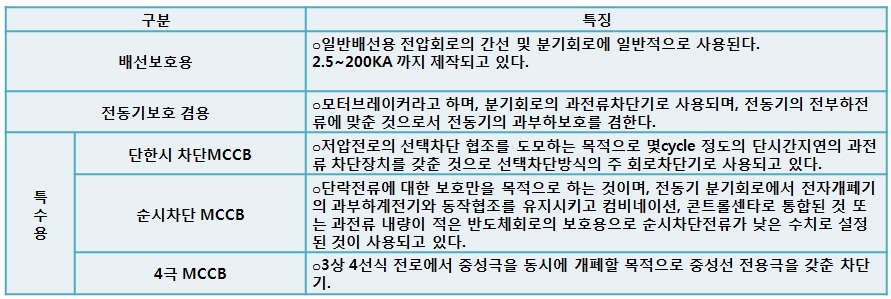

2) 용도에 의한 분류



4. 동작특성

1) 열적인특성

시간- 전류의 상관관계를 나타내는 특성으로 FUSE의 성능을 규정하는 것으로서 보통 그래프로 표시된다.

아래의 그림은 특성곡선을 참고로 표시한 것이다.

과전류 차단기로 저압 전로에 상용하는 배선용 차단기 (전기용품 안전관리법의 적용을 받는 것 및 제3항에 규정하는 것을 제외한다)는 다음 각 호에 적합한 것이어야 한다.

· 정격 전류의 1배의 전류로 자동적으로 동작하지 아니할 것.

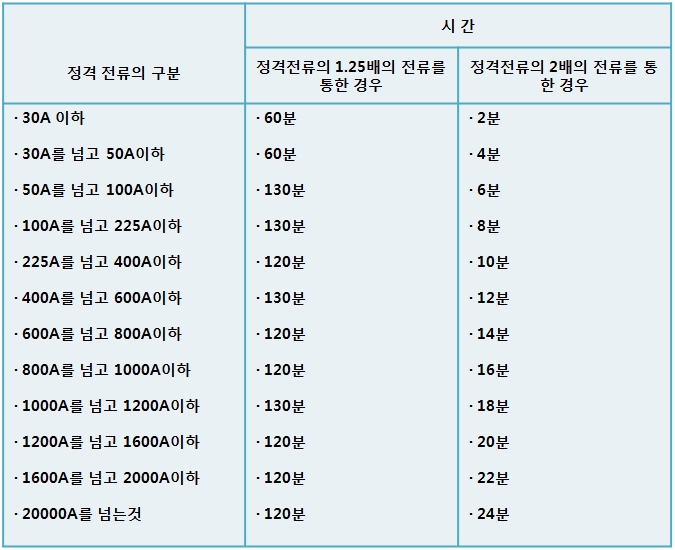

· 정격 전류의 1.25배 및 2배의 전류를 통한 경우에 다음 표에서 정한 시간 안에 자동적으로 동작할 것.
