1. 개 요

고압 전자접촉기는 부하전류(전동기, 콘덴서 등)의 개폐를 목적으로 하며, 차단기와 달리 트립프리방식이 없으며, 개폐빈도가 큰 것에 적용이 가능한 개폐기이다.



1) 선정시 고려사항

· 투입시 큰 돌입전류

· 상시 운전시의 고조파전류

· 다빈도 개폐와 개방시의 큰 회복전압

· Chattering 현상이 없을 것(삽입형이 좋다)

· 아크 소호능력이 뛰어날 것



2. 종 류

콘덴서용 차단기로는 자기차단기, 공기차단기 SF6가스차단기, 저항차단방식 등이 있으나 여기에서는 고압전자접촉기에 대해서 설명한다.



1) 소호방식에 따른 분류

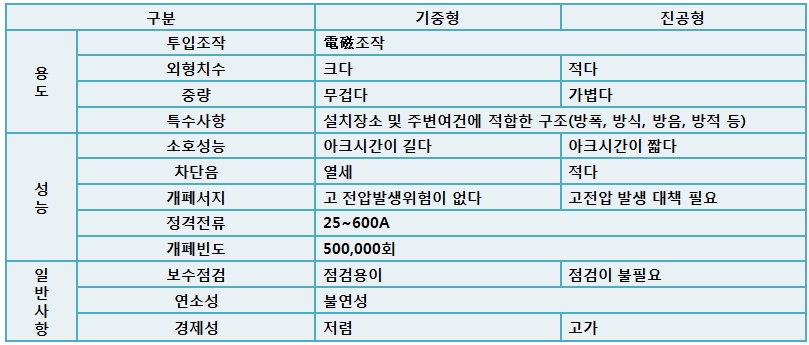

기중형, 진공형, 유입형이 있으며, 기중형과 진공형이 주로 사용된다.



2) 여자방식에 따른 분류

2-1) 상시여자식

· 수명이 길고 고빈도 개폐에 견딘다.

· 투입유지시 전력이 소비된다.

· 적용 : 개폐빈도가 높은 전동기 운전용

2-2) 순시여자식

· 조작기구, 제어회로가 복잡하다.

· 기계적 수명, 개폐빈도가 상시여자방식에 비해 떨어진다.

· 운전시 전력소비가 없다.

· 적용 : 개폐빈도가 적은 변압기,콘덴서 개폐용.



3. 선정기준

1) 정격용량 선정

· 적용전원, 전압, 전류, 부하의 종류, 역율, 용량 검토.

· 전자접촉기의 사양, 기능, 특성 검토.

2) 사용조건에 대한고려

· 시간당 개폐빈도 및 최고 개폐빈도

· 투입전류 및 차단전류 값.

· 역상제동, 인칭운전 여부.

· 교환기간 수명.

3) 소호방식의 특징을 비교하여 적합한 기종 선정.

4) 부하에 대한 적응성 검토

콘덴서 투입시 돌입전류에 견디고, 콘덴서 개방시 재점호에 의한 이상 과전압에 견디고 또한 재점호를 하지 않는 점에 대한 검토.

5) 설치장소 및 주변여건에 대한 검토

· 방식형 : 염분, 부식성가스가 상존하는 장소.

· 방폭형 : 특수장소에 적합한 구조의 배전함에 수납하여 설치.

6) 최소 아크간섭에 대한 검토

기중식의 경우 배전함에 수납시 타 기기와 100㎜이상 이격.

7) 서지전압에 의한 영향 검토

전자접촉기 투입,차단시 발생하는 서지에 의하여 외부기기에의 영향 및 방지대책 검토.

8) 배전함의 구조

운전, 보수, 점검,교환 등이 용이하도록 배전함 공간에 여유를 둔다.
