Re-closer, Sectionalizer 및 라인퓨즈는 방사상의 배전선로의 보호 계전방식에 적용되는 기기로서 국내의 22.9KV 배전선로에서 적용되고 있는 고속도재폐로방식에서 이용되고 있다.

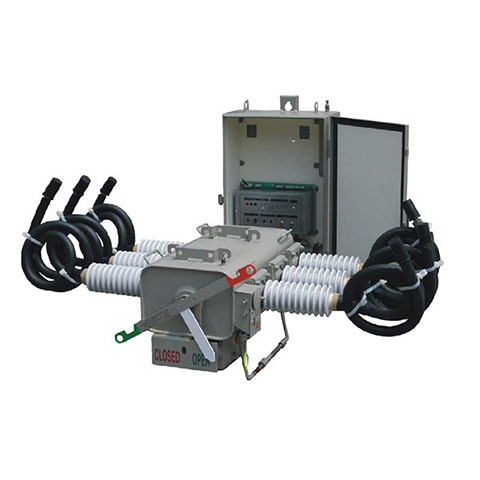

1. 리클로져(Re-closer)

보호계전기와 차단기의 기능을 갖고 사고검출 및 자동차단과 재 폐로가 가능한 차단기이다.

1) 종류

1-1) 기능에 따른 분류 : 단상형, 3상형

1-2) 제어방식에 따른 분류 : 유압식, 전자식

1-3) 소호매체에 따른 분류 : 진공형, 절연유형

1-4) 속도에 따른 분류

- 고속도 : 무 전압시간이 1초 이하

- 중속도 : 무 전압시간이 수초-10초 정도

- 저속도 : 무 전압시간이 10초이상



2) 기능

- 4회 반복차단 및 3회 재 폐로가 가능하다.

- 배전선로의 사고가 순시사고인지 영구사고인지 식별이 가능하여 변전소의 보호계전기, Sectionalizer, 라인퓨즈 등과 조합시 다중접지 배전계통에서 효과적인 보호협조가 가능하다.



3) 설치기준

1) 설치위치

- 간선과 3상 분기점에 설치

- 직렬로 3대까지 설치가능

- 상호 협조가 가능하도록 위치를 선정한다.

2) 정격용량 선정기준

- 정격 차단용량은 설치위치의 최대고장전류 이상일 것.

- 정격전류는 최대부하전류 이상일 것(기계적강도를 고려하여 140% 정도)

- 트립전류는 보호구간 말단의 최소 고장전류(30Ω 일선지락)에 동작할 수 있을 것.

- 최소 지락전류에 의해 동작하기 어려운 경우에는 Ground Trip Device를 설치하고, 정격전류가 큰(185~225A) 경우에 고려한다.



2. 섹셔널라이저(Sectionalizer)

다중접지 특고 배전선로용 보호장치의 일종으로 사고전류를 직접 차단할 수 없으므로 후비에 반드시 차단기나 리클로져를 설치해야 보호장치 기능이 발휘된다.

즉, 고장시 후비 보호장치의 동작횟수를 기억하고 미리 정정된 횟수가 되면 후비 보호장치에 의해 무전압이 된 순간에 접점을 개방한다. 따라서 Sectionalizer는 한시동작 특성이 없고 3회까지 정정가능한 동작횟수 특성만으로 보호장치 기능을 수행한다

1) 설치위치선정기준

- Recloser의 부하측에 설치

- 직렬로 3대까지 설치가능

- 다른 보호장치와 협조될 것.



2) 정격용량의 선정기준

- 정격전류는 설치점의 최대부하전류 이상일 것.

- 부하차단전류는 후비보호용 Recloser의 최소 Trip전류보다 적을 것

- 순시 또는 단시간 전류는 설치점의 순시 최대전류 이상일 것.

- GTD 는 최소지락전류에 동작하지 못할 경우에 취부됨.



3) 동작횟수조정 기억시간 선택 등을 유의한다.



3. 라인퓨즈(Line Fuse)

1) 설치위치기준

- 단상분기점에만 설치

- 직렬로 2개까지 설치

- 다른 보호장치와 서로 협조가 가능할 것.



2) 정격용량 선정기준

- Fuse Element는 설치점 최대부하전류의 160%를 연속 흘릴 수 있을 것.

- 보호구간의 최소고장전류를 차단할 수 있을 것.

- 퓨즈홀더는 설치점의 최대고장전류를 차단할 수 있는 구조일 것.

- Fuse Element는 후비보호장치와 협조가능할 것.
