개폐기(기중부하개폐기, L.B.S, 선로개폐기, C.O.S)의 특징 / 종류

1.기중부하개폐기(I.S : Interrupter Switch)

1) 설치목적

22.9㎸-Y 수전설비(용량 300㎸A 이하)의 인입개폐기로 사용.



2) 구 조

· Double형과 Single형이 있다



3) 소호의 원리

차단시 발생하는 아크를 좁은 틈으로 지나게하여 소호성 가스에 의해 냉각 분산시키는 방법으로 기중부하개폐기는 개폐시 아크가 소호통에만 발생토록하여 소호통에서 아크를 소호한다.



4) 정격사항

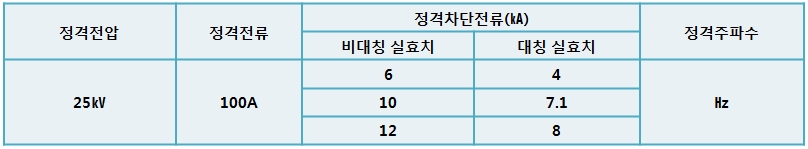

1. 정격전압 및 정격전류(정격주파수 : 60㎐)

5) 사용조건

주위온도범위 : -25~40℃

표고 : 1,000m이하

풍속 : 40m/sec

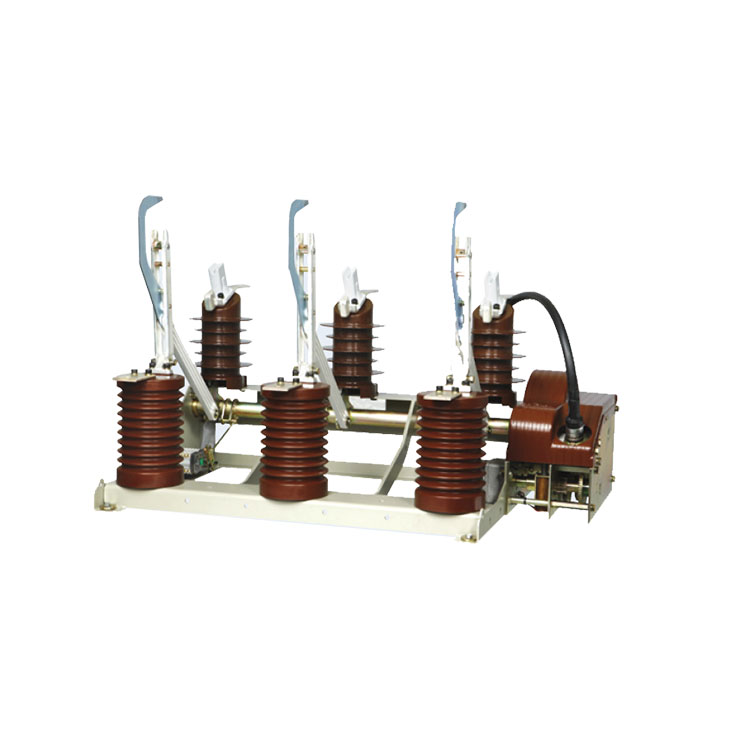

2. L.B.S(Load Breake switch)

1) 설치목적

수변전설비의 인입구 개폐기로 많이 사용되고 있으며 전력퓨즈의 용단시 결상을 방지하기 위해 사용하고 있다.



2) 구 조

LBS는 전력퓨즈가 용단될 때 전력퓨즈에 내장된 동작표시장치(Striker Pin)가 돌출하면서 트립장치가 작동하여 스프링에 축적된 힘에 의해 가동부하 접점을 자동개방 시키도록 되어있다. 따라서 전력퓨즈를 LBS와 조합하여 사용하는 경우에는3상에 연결된 어느 전력퓨즈라도 결상을 방지하게 된다.



3) 설계 및 시공시 주의사항

수직형과 수평설치형을 구분하여 설계한다.

퓨즈는 전원측 취부와 부하측 취부의 경우가 있으므로 발주시 협의한다.

퓨즈 용단시 대처하기 쉽도록 예비품을 비치할 것.

조작전원은 DC를 사용하는 것이 바람직하다

설치위치는 MOF 전단에 설치하는 것이 바람직하다.



3. 선로개폐기(L.S : Line Switch)

1) 설치목적

보안상의 책임 분기점에는 보수 점검시 전로를 구분하기 위하여 선로개폐기를 시설(단로기와 비슷한 용도).



2) 구조

한 개의 수직 파이프에 3개를 동시에 연동조작하도록 하여 지상에서 개폐하도록 핸들을 가지고 있다.

대전류에 의한 자력이나 설치방법에 의한 자중에 의해 개방되지 않도록 클러치가 붙어있다.



3) 주의사항

선로개폐기의 조작은 조작봉에 의해 조작되며 조작봉은 반드시 시건장치를 하여 안전사고를 방지하여야 한다.



4) 기 타

13.2/22.9KV-Y의 자가용 수전설비에는 사용하지 않고 있다.



4. 컷아웃 스위치(COS : Cut Out Switch)

1) 개 요

COS는 주로 변압기의 1차측에 각 상마다 취부하여 변압기의 보호와 개폐를 위한 것으로서 단극으로 제작되며 내부의 퓨즈가 용단되면 퓨즈홀더가 중력에 의하여 스스로 개방되므로 용단여부를 쉽게 식별할 수 있다.

(COS에 퓨즈대신 동봉을 사용할 경우 단로기의 대용으로 사용할 수 있다.)



2) 종 류

고압용과 특고압용이 있다.

2-1) 고압 COS

고압용은 보통 자기제 내면에 퓨즈를 장착하는 구조로 되어 있다.

<표> 고압COS의 규격



2-2) 특고압 COS

특고압용은 원통형의 자기제 외면에 퓨즈를 장치한 구조.

<표>특고압 COS의 규격



3) 특 징

COS는 전력용 퓨즈와는 달리 용단시 FUSE 링크를 교환하여 재사용할 수 있다.

<표> COS의 정격전류

★ COS의 차단용량은 10㎄ 이상의 것을 사용하여야 한다.



4) 적 용

전기설비 기술기준에 의하면 포장퓨즈는 1.3배의 전류에 견디고 2배의 전류에 120분 이내에 용단되는 것이어야 한다라고 규정되어 있다.

4-1) 변압기 1차측에 설치하는 경우

일반적으로 변압기 정격전류의 1.4~2배의 범위에서 선정하는 것으로 많은 문헌에 나타나고 있으나, 고압퓨즈의 특성과 부하의 특성을 고려하여야 한다.(보통 1.5배 정도)

그러나 변압기에 채용하는 과부하보호를 위한 퓨즈의 정격은 과부하운전을 고려하지 않는 경우에는 100%가 적당하며, 정격이 없는 경우에는 직근 상위의 것으로 하는 것이 타당하다. 또한 최근에는 한국전기안전공사의 사용전 검사에서도 cos정격에 대한 지도가 이루어 지고 있는 실정이다.
