냉동창고 전기설비 설계검토사항



1. 목적

냉동,냉장식품(농,수,축산물, 식료품 등)을 장기간 신선하게 보존하기 위해 저온으로 저장하는 시설로서 이를 위해 庫내를 냉각하므로 庫내외에서는 현저한 온도차가 생기며, 일반건축물과는 다르게 방열,방습공사를 하여 열의 유입을 방지하고 있다. 따라서 이러한 조건에서의 전기설비는 온도차가 있는 벽이나 바닥에 대한 조치를 하고, 결로에 대하여 고려하여야 한다.



2. 창고의 분류

냉동,냉장고의 규모는 보통 수용되는 톤수를 말한다. 수용톤은 庫내의 체적에 비중을 곱한 중량으로 표시되며 통로 및 상부 클리어린스를 제외한다. 또한 창고는 보관온도에 따라 분류되며, 저온저장, 냉장보관, 냉동보관, 급속동결 창고로 구분된다.

1) 보관온도별 분류

· F 급 : -20℃ 이하

· C1 급 : -20℃ ~ -10℃

· C2 급 : -10℃ ~ -2℃

· C3 급 : -2℃ ~ 10℃

· 초 저온 : -30℃ 이하



3. 설계시 고려사항

1) 양질의 전력공급, 정전시 비상전원 대책

2) 냉동냉장 창고는 전력의 의존도가 높아 원가구성비의 10% 정도를 전력비가 차지한다. 따라서 절력절감이 경영효율에 미치는 영향이 크고, 이 대책으로서 에너지절감형 설계 및 시공이 되도록 고려하여야 한다.

3) 자동화시스템 도입- 경비절감, 성력화로 에너지 절감, 냉매가스누출 등에 대한 경보로 안정성확보

- 감금경보설비

냉장고의 방열문의 고장 등으로 인한 庫내감금을 외부에 알리기 위한 설비로서 庫내 및 사람이 상주하는 곳에 부저 및 적색램프(상시점등 경보시 점멸)를 설치한다.

- 온도감시설비

이상고온 및 이상저온에 대한 경보설비로서 일반적으로 이상고온 설정온도는 고내 온도에 +15℃ 정도가 일반적이다.

4) 냉동고와 외부의 연결출입용의 전실에는 출입구 바닥의 동결로 인한 출입문의 개폐에 지장을 초래하는 경우에 대비한 플로어히팅설비를 출입문 하부에 설치한다.

5) 창고 내,외부 연결배관재의 고려 - 단열시공, 또는 방폭설비를 고려한다.

6) 창고 내,외부를 연락할 수 있는 비상연락장치를 배려할 것.

7) 조명시설

- 조도는 리프트 전조등과의 병용을 고려하여 통로부분에 50룩스 정도를 주체로 하고, 짐을 풀 때에는 100~200룩스를 고려한다.

- 광원은 저온 특성이 있는 광원으로 면적이 큰 경우에는 경제성을 고려하여 밀폐형 수은등을 고려한다.

- 조명기구는 순시점등이 가능한 것을 배려한다.

8) 비상조명 및 유도등

- 비상조명 및 소방법에 의한 유도등을 설치한다

9) 지게차 축전지 충전용 전원설비 설치.

10) 냉동차 장시간 대기를 고려하여 전원 공급을 배려할 것.



4. 배선설계

냉동,냉장고의 구조는 단열하는 방식에 따라 구조물의 내부를 단열시공하는 내단열과 구조물의 외부에서 단열시공하는 외단열로 구분할 수 있으며 단열방식에 따라 배선의지지, 매입시공 등의 공사방법을 결정한다

1) 배선방식

- 내단열 냉장고는 일반건축물과 달리 단열층 및 방습층을 가지는 구조이므로 배선방식은 금속관 노출배관 또는 케이블배선에 의한다.

- 외단열 냉장고는 콘크리트 매입시공으로 한다.

2) 전선 및 케이블

- 전선은 F 급까지는 비닐절연전선으로 일반적으로 무리가 없으나 저온에서 만곡,충격 등으로 균열의 우려가 있다.

- 케이블을 노출배선할 경우 내한성이 있는 클로로프렌 케이블(-60℃에서 사용), 폴리에틸렌 계통을 사용한다. 일반적으로 F 급까지는 2RNCT 초저온에서는 EP,EV 케이블이 사용된다.

3) 케이블의 지지

내단열의 경우 케이블의 고정은 단열재 누르기 쇠붙이에 새들로 고정한다.

4) 관통부의 처리(실온차이가 있는 부분을 말한다)

관통부의 처리가 불충분하면 결로현상을 일으켜 전선관 내외부를 따라 결로수가 기구로 침입하여 절연열화의 원인이 되고 또한 건물의 단열 및 방습에 악영향을 초래한다.

- 관통부분에는 관통부 내외에 풀박스를 설치하고 전선관을 넣은 후 입선 후에 관통부분 및 관내에 발포롤리우레탄을 충전한다.

- 관통부의 슬리브는 적송에 타르를 도포하여 방식,방습성을 가진 것을 사용하고 벽 내외측의 풀박스는 슬리브용 적용에 고정하여 설치한다.

5) 상,하층에 온도차가 있는 바닥배관

배선공사 및 결선 시험을 완료하고 배관단구 및 풀박스에 발포폴리우레탄을 충진한 후 콘크리트를 타설한다.

6) 냉장고의 구조물에 장치하는 기기

냉장고의 벽면에는 가급적 기기류를 설치하지 아니하는 것이 바람직하다, 단 부득이한 경우 기기를 직접 벽면에 밀착시켜 부착하지 아니하고 냉장고 벽과 기기간에 공기층을 두어 결로를 방지한다.



5. 에너지 절약에 대한 고려사항

1) 수변전설비

부하의 가동에 적합한 용량을 산출하여 과도한 설비가 되지 아니하도록 할 것.

2) 압축기

압축기 능력의 여유를 최소한으로 하고 설비동력을 적절하게 설계하여야 한다. 또한 전동기의 회전수제어를 검토한다.

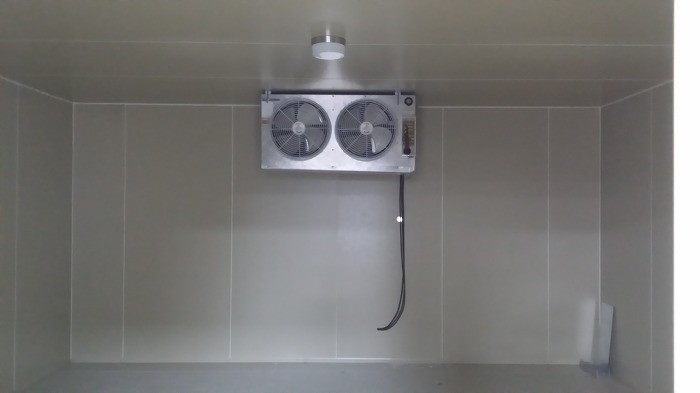

3) 냉장고 내의 냉각 송풍기

압축기 동력과의 비를 12~15% 정도가 적당하다(수용톤 100톤 당 0.4~0.5KW 기준)

4) 플로어 히팅

표면동결을 감지하여 자동운전하는 것으로 한다.

5) 옥내조명

고내의 조명상태를 알 수 있도록 구성한다.

6) 냉각기의 디프로스트

서리의 부착상태를 자동감지하여 동작하는 구조를 고려한다.
