히팅케이블의 종류 및 특성(MI 히팅케이블, MAT 히팅케이블)

히팅케이블의 종류 및 특성(MI 히팅케이블, MAT 히팅케이블)

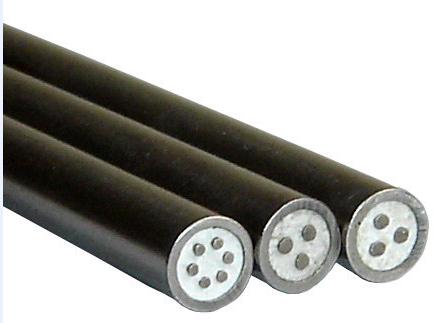

1. Mineral Insulated Heating Cable(MI 히팅케이블)

가. 구조

금속체의 Seamless Tube 속에 고압력 분말의 Magnesium Oxid Insulation으로 충진되어 있으며 그 중앙에 발열체의 성분이 들어있다. 통전중일 때에는 기계적충격에 우수하여 망치로 내려쳐도 손상이 없을 정도로 견고하며 수명은 영구적이다.

피복의 재질은 Copper과 Stainless Steel의 2종류가 있다.



나. 발열 및 내열온도

구리시스의 경우

발열온도 : 50℃~250℃, 내열온도 250℃

스테인레스 스틸 시스의 경우

발열온도 120℃~800℃, 내열온도 800℃



다. 특성

사용전압 : 100~600V

고유저항 : 0.003Ω/m ~36.08Ω/m 까지 45종류가 있다.

출력 : 13W/m ~623W/m



라. 특징

발열선에서 발생된 열이 전도되어 접속점에서 산화부식되거나 접촉저항발생을 억제할 수 있도록 열차폐기능이 있는 것으로 접속하여야 한다.

스테인레스시스의 경우 부드러워 시공이 용이하고, 내화학성이 가장우수하다.

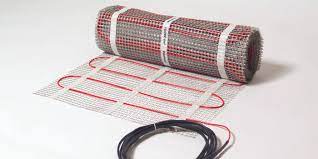

2. Mat Type Heating Cable(MAT 히팅케이블)

가. 구조

모기장처럼 생긴 망형에 발열선을 7~8㎝ 간격로 부착시킨 구조로서 시공이 간편하고 발열분포를 균일하게 할 수 있어 바닥 히팅용으로 적합하게 개발된 것.



나. 케이블의 종류

면적(평)으로 생산되고 있으며, 0.2, 0.4, 0.5, 0.7, 0.8, 1, 1.2, 1.4, 1.6, 2.2, 2.5, 3, 3.3, 4.5, 5, 5.6평형의 것이 생산되고 있다.



다. 특징

시공이 간편하다.

바닥구조가 다소 복잡하더라도 간단히 시공될 수 있다.

기존의 건물바닥에 설치가 가능하다(바닥에 50mm 몰탈미장)



라. 제어방식

Thermoster에 의한 바닥온도 검출로 제어



마. 적용

숙직실,경비실,기사대기실,여관,호텔,동물축사의 바닥난방용과 제설,제빙용으로 사용된다.
