수중조명등의 전기시설 설계 및 시공방법

수중조명등의 전기시설 설계 및 시공방법





1. 수중조명등의 개요

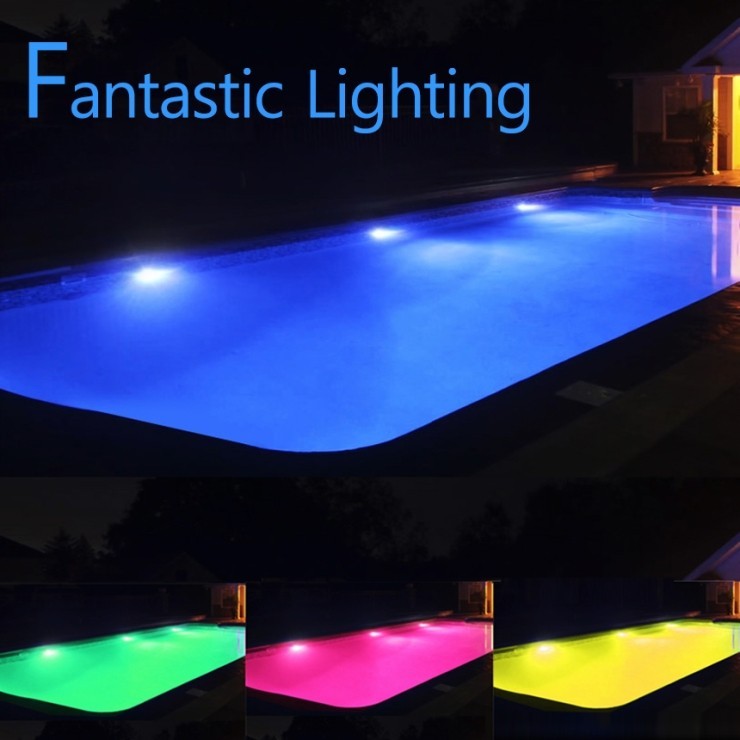

수영장 기타 이와 유사한 장소에 사용하는 조명등 등의 전기시설은 특히 인축의 감전사고를 예방할 수 있도록 고려하여야 한다.



2. 수중조명등의 설계 시공시 고려사항

1) 사용전압

절연변압기를 사용하고 절연변압기의 1차측 사용전압은 400V미만이고, 2차측 전로의 전압은 150V이하일 것.

2) 전원장치(절연변압기)

- 절연변압기 2차측은 접지하지 말 것.

- 교류 5000V의 시험 전압으로 절연내력을 1분간 시험할 경우 이에 견디는 것. (시험성적서를 제출받아 확인한다)

3) 2차측 배선 및 이동전선

- 절연변압기 2차측 배선은 금속관 배선에 의할 것.

- 이동전선은 접속점이 없는 2㎟ 이상의 다심 클로로프렌 캡타이어 케이블, 다심 클로로설폰화 폴리에틸렌 캡타이어 케이블을 사용하고, 유영자가 접촉할 우려가 없을 것.

- 이동전선과 배선과의 접속은 꽂음 접속기를 사용하고 물이 없는 곳에 시설.

- 조명등의 용기, 각종 방호장치와 금속제 부분, 금속제 외함, 금속관과 접지선은 전기적으로 완전하게 접속할 것.

4) 조명기구의 시설

- 기구의 정격 최대수심을 초과하지 않는 범위에 시설할 것.

- 정격용량 이하의 전구만 사용.

- 잇달아 접속하는 경우에는 이에 적합한 기구를 사용할 것.

- 수중전용의 기구는 절대로 수면상에 노출하여 사용하지 말 것.

5) 과전류 차단기

배선용 차단기를 사용하는 경우 전로의 각 극에 소자가 설치된 것일 것으로서 2차측 전로의 전압이 30V를 초과하는 경우 누전차단기를 시설할 것

6) 접지

- 절연변압기는 그  2차측 전로의 사용전압이 30V이하인 경우에는 1,2차 권선 사이에 금속제 혼촉방지판을 설치하고 1종 접지하고, 30V를 초과하는 경우 누전차단기를 시설할 것.

- 사람이 들어갈 우려가 없는 분수조명등의  조명등 용기 및 금속제 부분에는 특별 제3종 접지공사를 할 것.

7) 수중조명등(분수등)의 용기

수영장 기타 이와 유사한 장소에 시설하는 수중조명등의 용기는 다음 각호에 적합한 것일 것.

· 조명용 창으로는 유리 또는 렌즈 기타의 부분은 녹이 잘슬지 아니하는 금속 또는 카드뮴도금,아연도금,도장 등으로 방청을 한 금속으로 견고하게 제작한 것이어야 한다.

· 내부의 적당한 곳에 접지용 단자를 설치할 것. 이 경우 접지단자의 나사는 녹색의 육각형머리에 홈이 있는 나사이고 그 지름이 4mm 이상의 것일 것.

· 조명등을 틀어 끼우는 접속기 및 소켓(형광등용 제외)은 자기제일 것.

· 완성품은 도전부분 이외의 부분과의 사이에 2000V의 교류전압을 연속적으로 1분간 가하여 절연내력을 시험할 때 이에 견디는 것이어야 한다.

· 완성품은 최대적합 와트수의 전구를 끼워 정격최대수심이 15㎝를 초과하는 것은 그 정격최대수심 이상, 정격최대수심이 15㎝ 이하인 것은 15㎝ 이상의 깊이의 수심에 넣고 해당 전등의 정격전압에 상당하는 전압으로 30분간 전기를 공급하고, 다음에 전기를 30분간 중단하는 조작을 6회 반복할 때 용기 내에 물이 스며드는 등의 이상이 없는 것일 것.

· 최대적합 와트수 및 정격최대수심의 표시를 보기 쉬운 곳에 표시한 것일 것.
