정온전선 및 자동온도조절 발열선의 구조 및 원리

정온전선 및 자동온도조절 발열선의 구조 및 원리



1. Self Regulating Heating Cable (자동온도조절 발열선)

가. 구조 및 원리

TV 안테나선과 비슷하며 발열체가 플라스틱과 카본의 합성물질로 구성된 일종의 고분자반도체로서, 플라스틱 성분의 온도특성(수축 및 이완)에 따라 그 빈 공간에 삽입된 발열소자인 카본의 통로의 크기가 변화되고 따라서 출력이 변화되는 현상을 이용한 발열선이며, 따라서 동파방지의 목적에서는 절전의 효과가 높고 과열의 우려가 거의 없다.



나. 시스템 구성

1) 전원연결선 KIT

- 전원선과 발열선을 연결시켜 주는 접속구로서 터미널블럭이 내장된다.

2) End Seal Kit

- 발열선의 단말에 절연 방수의 목적으로 설치

3) Fiber Glass Tape 또는 Aluminum Tape

- 석면테이프로서 발열선을 파이프 등에 고정하는데 사용.

4) Tee Splice

- 파이프가 T자로 분기되는 곳에 설치되며, 분기거리가 짧으면 발열선이 왕복되도록 시공한다.

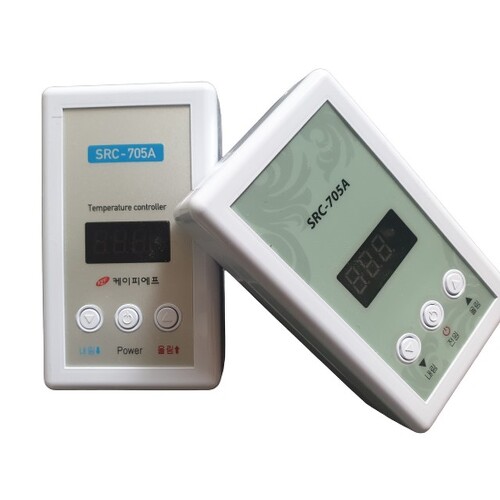

5) Control Panel

- 전혀 불필요할 경우도 있으나 용도에 따라 선정된다.



다. 특성

1) 발열 및 내열온도

최대유지온도와 최대노출온도에 따라 구분되며, (최대유지온도65℃, 최대노출온도85℃ 및 최대유지온도120℃, 최대노출온도 220℃의 2종류가 있다)

2) 출력

- 정격전압 120V, 240V에서 단위 m당 10W, 16W, 20W, 26W, 33W, 50W, 65W가 있다.

- NEMA 규정에 의한 출력과 전압을 표시하도록 되어 있다(제조회사별 표시가 다르다)



라. 특징

1) 무한 병렬체 저항이므로 발열체의 길이에 상관없이 발열온도분포는 항상 균일하다.

2) 온도조절기가 없어도 스스로 감지된 온도변화만큼 출력이 조절된다.따라서 동파방지용으로 가장 적합하다.



마. 기타

방폭지역에는 피복위에 주석도금으로 된 Braid가 되어있는 것을 사용한다.



2. Constant Wattage Heating Cable(정온전선)

가. 구조

자동온도조절발열선과 비슷하나 피복이 FEP Teflen 계통이며 방폭지역에는 Braid 되어있는 케이블을 사용한다. 양도체 사이에는 발열체인 Element가 연속적으로 감겨지면서 지그재그(직병렬)로 전원이 공급되도록 되어있다.



나. 특성

1) 출력

정격전압 120V, 208V, 240V, 277V, 480V 의 5종류가 생산되고 있으며, 출력은 Feet당 3W, 4W, 5W, 7W, 8W, 12W 의 6종류가 있으며, 제조회사별로 약간 다르다.

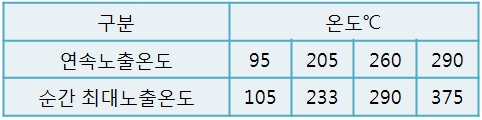

2) 발열 및 내열온도

주. 제조회사별로 약간 상이할 수 있다.



다. 제조회사

Brisk-Heat / Chromalox / Nelson / Pyrotenax 등이 있다.



라. 시스템 구성

1) 전원연결선 KIT

- 전원선과 발열선을 연결시켜 주는 접속구로서 터미널블럭이 내장된다. 방폭지역은 주철재가 사용된다.

2) End Seal Kit

- 발열선의 단말에 절연, 방수의 목적으로 설치

3) Fiber Glass Tape 또는 Aluminum Tape

- 석면테이프로서 발열선을 파이프 등에 고정하는데 사용.

4) Splice Kit

- 발열선의 분기접속용

5) Monitering Light

- 발열선의 단말에 설치하여 현장근무시 한눈에 확인할 수 있도록 하여 관리의 편의상 설치.
