회로이론 - 왜형파
1. 비정현파의 푸우리에 급수에 의한 전개
2. 비 정현파의 대칭

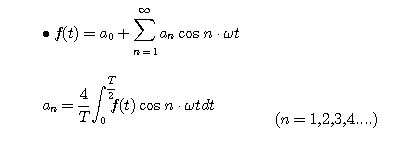

1) 여현대칭(우함수파)

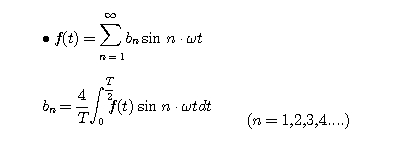

2) 정현대칭(기함수파)

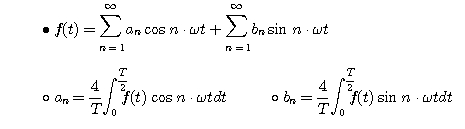

3) 반파대칭

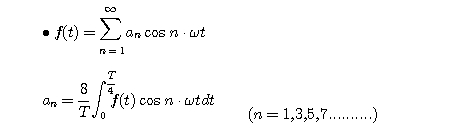

4) 반파 및 여현대칭

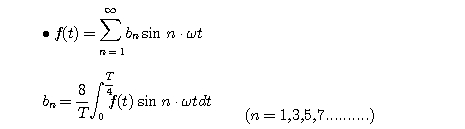

5) 반파 및 정현대칭

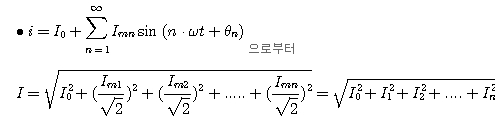

3. 실효값
4. 왜형률
왜형률은 전고조파의 실효값과 기본파의 실효값의 비로 구해진다.
5. 전력
1. 유효전력
2. 무효전력
3. 피상전력
4. 등가전력
