1. R형 수신기의 점검방법

가) SRE 수신기

SRE 수신기는 화재발생위치 및 고장발생을 표시하는 디지털표시장치와 각종설비의연동제어 및 시험을 위한 제어부로 구성되어 있다. 이 시스템은 분산형 중계기를 사용한 시스템으로서 하나의 경계구역에 하나의 중계기가 구성되어 있어 중계기 번호가 회선번호라고 할 수 있다.

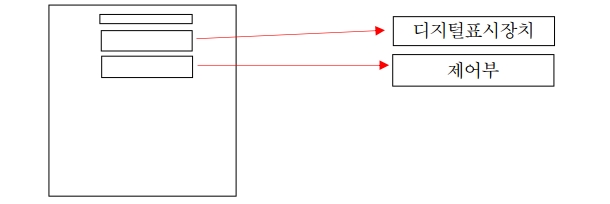

[그림 1] R형 수신기의 표시장치 및 제어부



□ 표시부

자동화재탐지설비와 관련된 표시등을 요약하면 다음과 같다.

[그림 2] 표시부

(1) 화재시

화재표시등(①)과 신호를 보낸 중계기나 어드래스형감지기 번호가 표시창(②)에 표시되며, 해당 번호의 부가적인 설명이 메시지표시창(③)에 표시된다. 발신기가 작동했을 때는 발신기표시등이 추가 점등된다. 여러 개의 신호가 수신된 경우에는 OVER등이 점등 되는 데 제어부에 있는 회로이동스위치를 누르면 순차적으로 표시가 된다.

(2) 단선시

이 수신기는 자동단선감시기능이 있어 별도의 도통시험이 필요 없으며 단선이 되면 자동적으로 자탐장해표시등과 해당 중계기나 어드래스형감지기 번호가 표시창(②)에 표시되며 , 해당 번호의 부가적인 설명이 메시지표시창(③)에 표시된다.



□ 제어부

자동화재탐지설비와 관련된 표시등과 스위치를 설명하면 다음과 같다. 교류전원등, 스위치주의등, 전원이상등, 복구, 주음향정지, 지구음향정지, 예비전원시험스위치는 P형과 동일한 기능을 한다.

전화번호판처럼 보이는 TEN-KEY스위치는 회로의 선택 및 제어에 사용되는 스위치이다. 동작시험시 회로선택을 번호를 눌러 입력하고 단말발보스위치를 누르면 해당회로를 동작시험 할 수 있다.

[그림 3] 제어부



나) D-MUX 3000형

수신기는 화재발생지구 및 고장발생을 표시하는 디지털표시장치와 각 종설비의 연동제어 및 시험을 위한 제어부로 구성되어 있다. 이 시스템은 집합형 중계기로 구성되어 있어 한 중계기에 32입력/22출력 신호가 배정되어 있다. 그러므로 화재시나 단선시에 중계기번호와 회선번호가 표시된다.

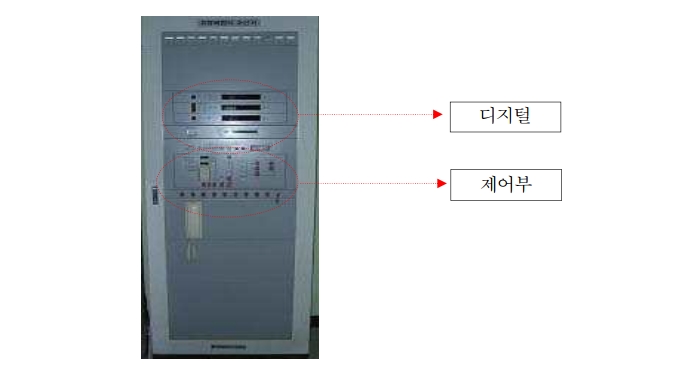

[그림 4] D-MUX 3000형



□ 표시부

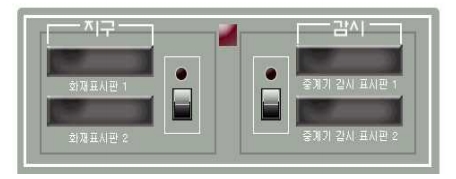

[그림 5] 표시부



□ 제어부

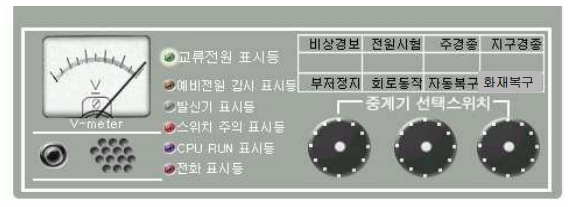

[그림 6] 제어부



2. 비화재보 방지기가 내장된 수신기

비화재보를 방지하기 위하여 수신기에 비화재보 방지기가 내장된다. 비화재보 방지기는 열식 또는 연기식 감지기의 순간적인 작동으로 발생되는 비화재보에는 경보를 발하지 않고 자동으로 원상복구되며, 지속적인 화재신호를 수신하였을 경우에만 화재경보를 발하게 된다. 그러나 수신기에 비화재보 방지기능이 있는 경우에는 축적형 감지기를 설치할 수 없다. 이는 이중으로 경보시간을 지연시키는 결과가 되기 때문이다.

[그림 7] 비화재보 방지기



1) 비화재보 방지기의 기능

가) 비화재보 방지기의 화재신호 축적시간은 5초이상 60초 이내이어야 하고 공칭축적시간은 10초이상 60초이내로 하여야 하며 10초 간격으로 정하여야 한다.

나) 화재신호 수신 후 발신개시까지의 소요시간은 공칭축적시간의 ±5초이어야 한다.

다) 화재신호로서 확정할 때까지는 지구음향장치를 울리지 아니하도록 하여야 한다.

라) 발신기로부터 화재신호를 검출한 경우에는 비화재보 방지기능을 자동적으로 해제하고, 화재신호를 즉시 발신하여야 한다.

마) 수신기로부터 화재신호를 검출한 경우에는 당해 신호의 검출(비화재보방지기 작동중이라는 표시)을 자동적으로 표시하여야 하며 수신기 내부에 설치하는 구조인 것은 당해 신호를 검출한 표시를 수신기 외부에서 확인할 수 있는 조치를 할 수 있어야 한다.

바) 해제위치에 스위치를 설정하고 수신기 작동시험시 수신기의 화재등 및 지구등이 점등되어야 한다.

※ 비화재보 방지기능 해제스위치는 수신기의 전면부에 설치하는 경우와 수신기내부의 비화재보방지기에 있는 경우가 있다. 스위치의 명칭은 대부분 축적/비축적 혹은 비화재보 ON/OFF라고 표시한다. 축적과 ON위치에 있을 때 비화재보 방지기능이 작동한다.



2) 비화재보 방지기가 내장된 수신기의 작동

가) 감지기 작동시

지구경종은 정해진 시간 동안 작동되지 않으나 지구표시등, 주경종은 작동할 수 있다.

나) 발신기가 작동시

발신기가 작동하는 경우에는 사람이 작동한 것이기 때문에 장난을 제외하고는 화재일 가능성이 매우 높다. 그러므로 비화재보 방지기가 작동하지 않고 정상으로 작동하여 화재표시등과 지구표시등이 점등되고 주경종, 지구경종이 작동한다.

다) 작동시험시

비화재보방지기의 기능이 작동할 때에는 작동하지 않을 때와 다음과 같은 차이점이 있다. 이러한 작동을 한다고 해서 이상이 있는 것으로 오인하는 경우가 있으나 이것은 비화재보방지기가 작동하기 때문이다.

<표 1> 비화재보 방지기 작동시 작동시험
