1. 용도별 분류

설비배관은 무엇을 흘리느냐 기준으로 나누는 것이 기본입니다.

■ 급수 배관 (Water Supply)

• 생활용수, 공업용수 공급
• 예: 수도배관, 급탕배관
• 특징: 위생성, 부식 방지 중요



■ 배수·오수 배관 (Drainage / Sewage)

• 사용 후 물 배출
• 종류
• 오수 (화장실)
• 잡배수 (세면대, 주방)
• 특징: 경사 시공, 악취 차단(트랩)



■ 소방 배관 (Fire Protection)

• 스프링클러, 옥내소화전
• 특징: 고압 대응, 내구성 필수
• 주로 사용: SPP, SPPS, 강관



■ 공조 배관 (HVAC)

• 냉수, 온수, 냉매 흐름
• 종류
• 냉수 배관
• 냉각수 배관
• 냉매 배관
• 특징: 단열 필수, 결로 방지



■ 가스 배관 (Gas)

• 도시가스, LPG
• 특징: 기밀성, 안전성 최우선
• 재질: 탄소강관, 동관 등



■ 증기 배관 (Steam)

• 보일러 → 설비 열 공급
• 특징:
• 고온·고압
• 팽창 고려 (신축이음)



■ 산업용 배관 (Process Piping)

• 공장 생산라인 유체
• 예: 화학약품, 오일, 슬러리
• 특징: 내식성, 내압성 중요





2. 재질별 분류

설비배관을 재질별로 깊이 있게 보면 단순 분류를 넘어 적용 조건(압력·온도·부식·시공성)까지 같이 봐야 실무에서 바로 쓸 수 있습니다. 아래는 현장에서 사용하는 기준으로 정리한 내용입니다.

1) 금속관 (Metal Pipe)

고압·고온·내구성 요구되는 구간

① 탄소강관 (Carbon Steel Pipe)

대표 : SPP, SPPS, Sch40/80 강관

■ 특징

• 강도 우수 (고압 대응)
• 용접 가능
• 가격 대비 성능 좋음

■ 단점

• 부식 발생 (녹)
• 내부 스케일 생성

■ 사용처

반응형

• 소방배관
• 증기배관
• 공조(냉온수) 메인라인
• 산업배관

■ 핵심

• 일반: SPP
• 압력 높음: SPPS

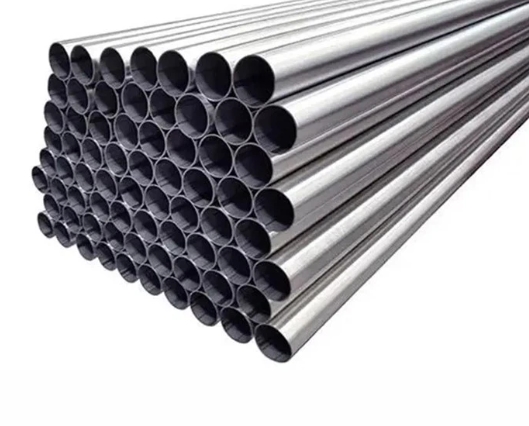

② 스테인리스관 (Stainless Steel Pipe, STS)

대표 : STS304, STS316

■ 특징

• 부식 거의 없음
• 위생성 매우 우수
• 내열성 좋음

■ 단점

• 가격 비쌈
• 용접 난이도 있음

■ 사용처

• 급수 (식수)
• 병원, 식품 공장
• 반도체/클린룸
• 고급 건축 설비

■ 핵심

• 일반: STS304
• 염분/화학: STS316

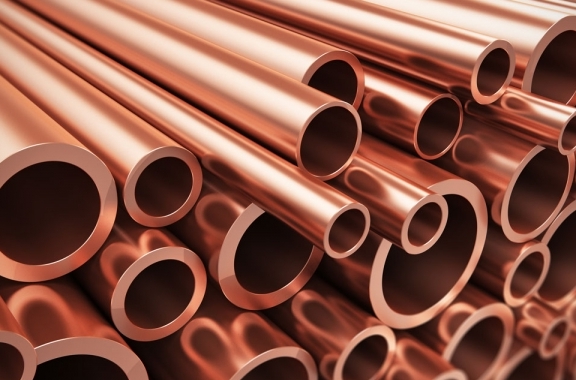

③ 동관 (Copper Pipe)

대표 : 연질동관, 경질동관

■ 특징

• 열전도율 매우 좋음
• 가공성 뛰어남 (벤딩 가능)
• 부식 비교적 적음

■ 단점

• 가격 높음
• 외부 충격 약함

■ 사용처

• 냉매배관 (에어컨)
• 급탕배관
• 일부 가스배관

👉 핵심

냉동/냉매 = 거의 무조건 동관



④ 주철관 / 주강관

대표 : 주철 배수관

■ 특징

• 소음 감소 (배수 시)
• 내구성 높음

■ 단점

• 무겁고 시공 어려움
• 녹 발생 가능

■ 사용처

• 배수/오수
• 고층 건물 배수라인



2) 비금속관 (Plastic Pipe)

부식 없고 시공성 좋음 (요즘 가장 많이 증가)

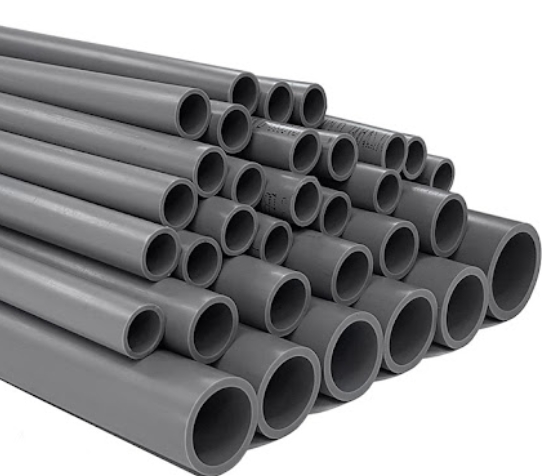

① PVC관 (염화비닐관)

대표 : HI-VP, VP

■ 특징

• 가격 저렴
• 시공 쉬움
• 부식 없음

■ 단점

• 내열 약함 (60℃ 이하 권장)
• 충격 취약

■ 사용처

• 배수배관
• 통기관
• 일부 급수

■ 핵심

배수 = PVC 기본



② PE관 (폴리에틸렌관)

대표 : HDPE

■ 특징

• 유연성 매우 좋음
• 내충격성 우수
• 부식 없음

■ 단점

• 고온에 약함
• 접합 장비 필요 (융착)

■ 사용처

• 상수도
• 가스배관
• 지중배관

■ 핵심

지중 + 장거리 = PE



③ PB관 (폴리부틸렌)

아파트 내부 배관 많이 사용

■ 특징

• 유연성 뛰어남
• 시공 빠름 (원터치, 압착)

■ 단점

• 고온 장기 사용 시 열화 가능

■ 사용처

• 급수
• 온수 (난방 포함)

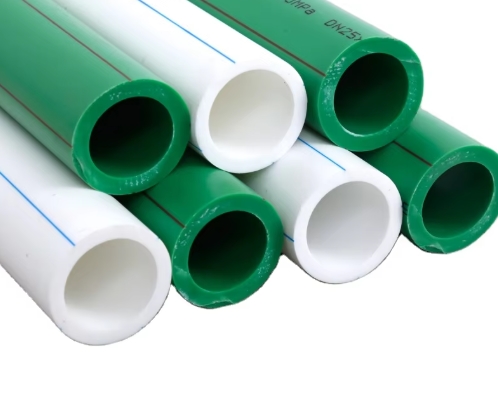

④ PPR관 (폴리프로필렌)

■ 특징

• 내열성 우수 (90℃ 이상 가능)
• 위생성 좋음
• 수명 김

■ 단점

• 시공 시 융착 필요

■ 사용처

• 온수
• 난방
• 산업용 급수

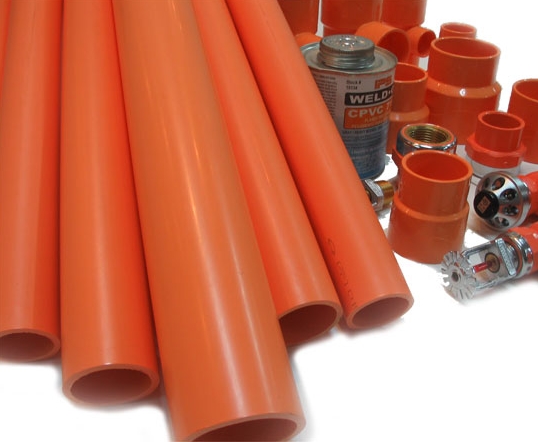

⑤ CPVC관 (내열 PVC)

■ 특징

• PVC보다 내열성 우수
• 부식 없음

■ 사용처

• 소방 (스프링클러)
• 온수배관



3) 복합관 (Composite Pipe)

금속 + 플라스틱 장점 결합

① 알루미늄 복합관 (AL-PEX 등)

■ 특징

• 내부: 플라스틱
• 중간: 알루미늄
• 외부: 보호층

■ 장점

• 산소 차단
• 열팽창 적음
• 시공 편함

■ 사용처

• 난방배관
• 급수





3. 압력 기준 분류

설비배관의 압력 기준 분류는 단순히 “저압/고압”이 아니라, 설계압력(Design Pressure) + 사용압력(Operating Pressure) + 시험압력(Test Pressure) 까지 같이 이해해야 실무에서 정확히 적용됩니다.

1) 압력 기준 기본 개념

■ 설계압력 (Design Pressure)

• 배관이 견뎌야 하는 최대 압력
• 안전율 포함 (통상 1.1~1.5배 적용)



■ 사용압력 (Operating Pressure)

• 실제 운전 시 압력



■ 시험압력 (Test Pressure)

• 시공 후 검증용 압력
• 보통 설계압력의 1.5배 전후



■ 예

• 사용압력: 10bar
• 설계압력: 13bar
• 시험압력: 15~20bar



2) 압력 기준 분류

① 저압 배관 (Low Pressure)

■ 기준

• 약 0 ~ 10 bar 이하 (≈ 1.0 MPa 이하)



■ 특징

• 위험도 낮음
• 플라스틱 배관 사용 가능



■ 사용 배관

• PVC
• PB
• PE



■ 적용

• 급수
• 배수
• 일반 공조



② 중압 배관 (Medium Pressure)

■ 기준

• 약 10 ~ 50 bar (1.0 ~ 5.0 MPa)



■ 특징

• 재질 선택 중요
• 일부 금속관 필요



■ 사용 배관

• 탄소강관 (SPP)
• 일부 스테인리스



■ 적용

• 공조 냉온수
• 산업용 유체



③ 고압 배관 (High Pressure)

■ 기준

• 약 50 bar 이상



■ 특징

• 안전사고 위험 큼
• 반드시 금속관 + 용접



■ 사용 배관

• SPPS (압력용 강관)
• 스테인리스(STS)
• 특수 합금강



■ 적용

• 증기배관
• 보일러
• 화학 플랜트
• 고압 가스



3) 실제 설비별 압력 수준

이게 가장 중요합니다.

① 급수 배관

• 약 2 ~ 7 bar
• 완전 저압 → PB, PPR, PVC 사용



② 소방 배관

• 약 7 ~ 16 bar
• 저압~중압 경계
• 대부분 강관(SPP, SPPS) 사용

③ 공조 냉온수 배관

• 약 3 ~ 10 bar
• 저압 → 일부 강관 / 플라스틱 혼용



④ 냉매 배관 (에어컨)

• 약 10 ~ 30 bar
• 중압 → 동관 필수



⑤ 증기 배관

• 약 10 ~ 100 bar 이상
• 고압 → SPPS + 용접



⑥ 가스 배관

• 저압: 0.1 bar 이하
• 중압: 0.1~1 bar
• 고압: 1 bar 이상

가스는 압력보다 안전 기준이 더 중요



4) 압력 등급 (Schedule 개념)

강관에서 매우 중요합니다.

① Schedule (SCH)

• 배관 두께 기준

■ 종류

• SCH10 (얇음)
• SCH40 (일반)
• SCH80 (두꺼움)
• SCH160 (고압)

압력 높을수록 두꺼운 배관 사용



■ 예시

• SCH40 → 일반 설비
• SCH80 → 고압/소방/증기



5) 압력 설계 시 핵심 고려사항

■ 수격작용 (Water Hammer)

• 밸브 급폐 시 압력 급상승
• 설계압력보다 더 큰 충격 발생 가능



■온도 영향

• 온도 ↑ → 재질 강도 ↓
• 고온 = 실제 허용압력 감소



■안전율

• 보통 1.5 이상 적용



■ 연결 방식

• 저압 → 나사식
• 고압 → 용접식





4. 시공 방식별 분류

■ 노출 배관

• 외부에 보임
• 유지관리 쉬움



■ 매립 배관

• 벽/바닥 내부
• 외관 깔끔하지만 유지보수 어려움





5. 연결 방식별 분류

• 나사식 (소구경)
• 용접식 (고압, 산업용)
• 플랜지식 (분해 필요 구간)
• 압착식 (프레스, PB관 등)
