아래는 일반적으로 현장에서 가장 많이 사용하는 표준 샤클(Shackle) 제원표입니다.

※ KS / DIN / JIS / US FED 규격 간 소폭 차이는 있을 수 있으며, 제조사별로 ±공차가 존재하오니 이점 참고해주십시요.



1. 샤클 종류 구분

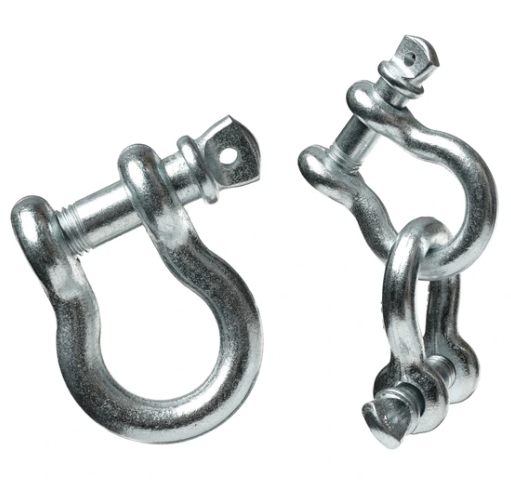

■ U형 샤클 (Bow / Anchor Shackle)

- 다방향 하중, 슬링 2가닥 연결에 유리



■ D형 샤클 (Dee Shackle)

- 직선 인양, 단방향 하중에 적합





2. 샤클 제원표 (Metric 기준)

■ U형 샤클 (Bow Shackle)



호칭	핀경 d (mm)	본체경 D (mm)	내폭 B (mm)	내높이 C (mm)	사용하중 WLL (ton)
1/4"	6	8	10	16	0.5
5/16"	8	10	13	19	0.75
3/8"	10	12	16	25	1.0
7/16"	11	14	19	29	1.5
1/2"	13	16	22	34	2.0
5/8"	16	19	27	43	3.25
3/4"	19	22	32	51	4.75
7/8"	22	25	38	60	6.5
1"	25	28	43	68	8.5
1-1/4"	32	36	51	85	12
1-1/2"	38	42	60	100	17



■ D형 샤클 (Dee Shackle)



호칭	핀경 d (mm)	본체경 D (mm)	내폭 B (mm)	내높이 C (mm)	사용하중 WLL (ton)
1/4"	6	8	10	20	0.5
5/16"	8	10	13	26	0.75
3/8"	10	12	16	32	1.0
7/16"	11	14	19	36	1.5
1/2"	13	16	22	42	2.0
5/8"	16	19	27	52	3.25
3/4"	19	22	32	60	4.75
7/8"	22	25	38	70	6.5
1"	25	28	43	80	8.5

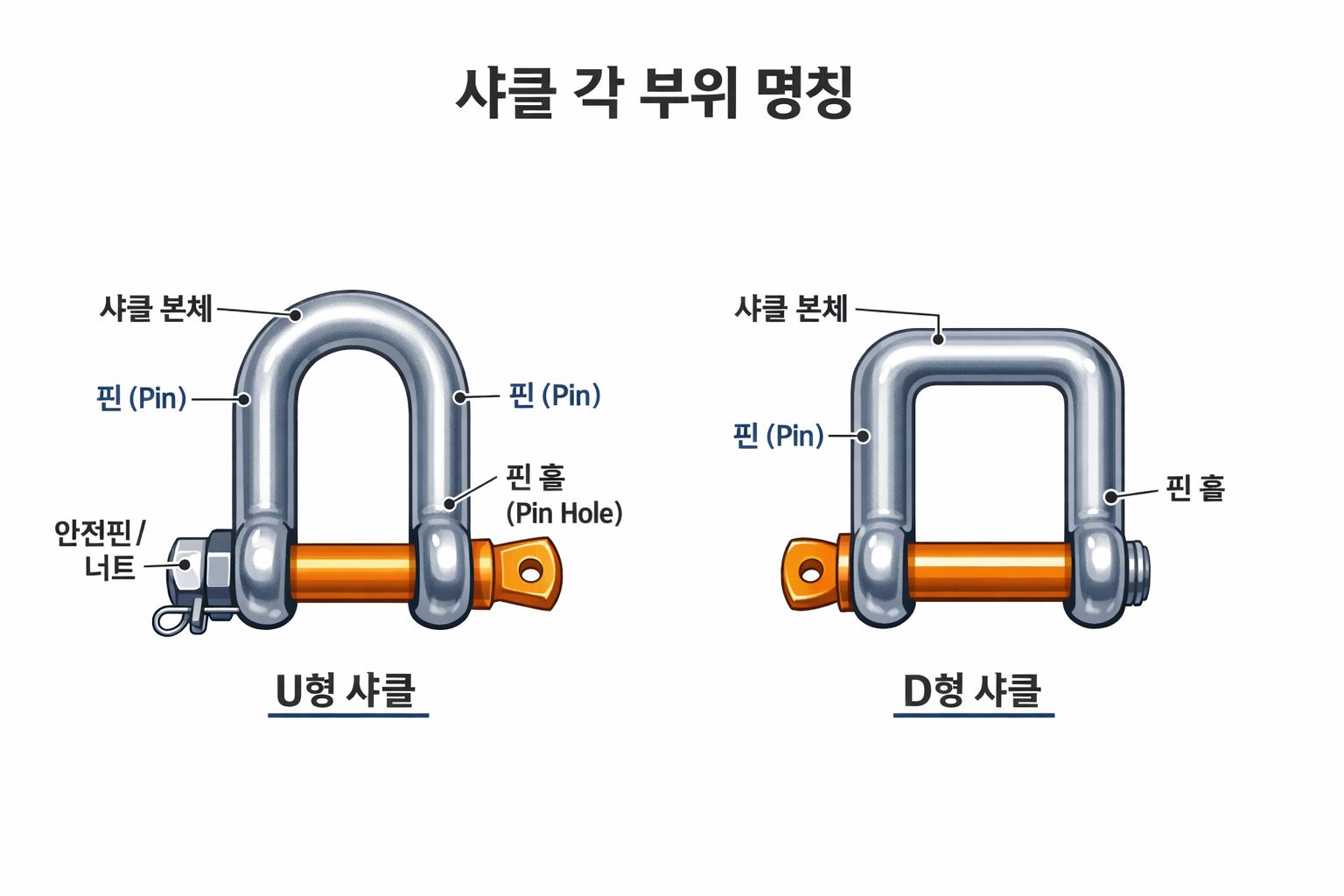

3. 샤클 각 부위 명칭



4. 샤클의 안전 관련 기본 사항 (현장 필수)

반응형

샤클(Shackle)은 중량물을 들어 올리거나 고정할 때 사용하는 핵심 연결 부품입니다. 작은 부품이지만 파손 시 대형 사고로 이어질 수 있어 안전 관리가 무엇보다 중요합니다.

1) 사용 전 필수 점검 사항 (육안 검사)

작업에 투입하기 전, 다음 항목 중 하나라도 해당되면 즉시 폐기하거나 교체해야 합니다.

· 변형 확인 : 샤클의 몸체(Body)나 핀(Pin)이 휘거나 늘어난 경우 (본래 모양에서 5% 이상 변형 시 사용 금지).

· 균열 및 마모 : 표면에 미세한 금(Crack)이 있거나, 접촉 부위가 원래 두께의 10% 이상 마모된 경우.

· 나사산 상태 : 핀의 나사산이 뭉개졌거나 끝까지 매끄럽게 돌아가지 않는 경우.

· 열 손상 : 용접 흔적이 있거나 용접 아크에 의한 손상, 고열에 의한 변색이 있는 경우.



2) 올바른 사용 방법 (체결 원칙)

안전한 인양을 위해 체결 시 반드시 지켜야 할 원칙입니다.

· 핀의 완전 체결 : 스크류 핀 타입은 손으로 끝까지 돌린 후, 필요시 도구를 이용해 확실히 조여야 합니다. (덜 조여진 핀은 하중을 받을 때 쉽게 휘거나 빠집니다.)

· 편심 하중 방지 : 하중은 항상 샤클의 중앙에 걸려야 합니다. 한쪽으로 쏠리면 샤클 몸체가 뒤틀릴 수 있습니다.

· 각도 확인 (U형 샤클 활용) : D형 샤클은 한 방향(직선) 하중용입니다. 측면 하중에는 매우 취약합니다.

· U형(오메가형) : 여러 가닥의 슬링을 걸거나 약간의 각도가 생기는 인양 작업에 적합합니다.

· 핀에 슬링 걸지 않기 : 움직이는 로프나 슬링이 핀에 직접 닿아 회전하면 핀이 풀릴 위험이 있습니다. 슬링은 반드시 몸체(Bow) 쪽에 걸어야 합니다.



3) 하중 제한 및 표식 확인

· WLL(사용하중) 확인 : 모든 샤클에는 사용 가능한 최대 하중(WLL, Working Load Limit)이 각인되어 있습니다. 이를 초과하는 중량물은 절대 들어 올려서는 안 됩니다.

· 규격 핀 사용 : 잃어버린 핀 대신 일반 볼트나 다른 샤클의 핀을 끼워 사용하는 것은 매우 위험합니다. 반드시 세트로 제작된 전용 핀을 사용해야 합니다.



4) 보관 및 사후 관리

· 부식 방지 : 습기가 많은 곳을 피하고, 부식이 심한 경우 강도가 급격히 저하되므로 기름칠을 하거나 건조한 곳에 보관합니다.

· 던지지 않기 : 사용 후 바닥에 강하게 던지면 미세한 균열이 생길 수 있으므로 주의해서 다뤄야 합니다.





5. 전기·설비 현장 참고 사항

전기설비, 변압기, 분전반 인양 시에는

· U형 샤클 + 와이어 슬링 2가닥 조합이 가장 안정적

· 정격하중 계산 시 충격계수(1.2~1.5) 반영 권장
