덤프 트럭별 적재용량 토공운반 계산

덤프 트럭별 적재용량 토공운반 계산





1. 토량 상태 구분

토공 물량은 반드시 토사의 상태를 구분하여 계산합니다.

구분	의미	기호
자연상태 토량	굴착 전 지반 상태	BCM
굴착토	굴착 후 부풀어진 상태	LCM
다짐토	성토 후 다짐 상태	CCM

덤프 운반 수량은 반드시 LCM(Loose) 기준 적용





2. 덤프 트럭 용량 기준

덤프 용량은 적재함 체적(m³) 기준을 사용하며, 차종별 대표값은 다음과 같습니다.

덤프 종류	적재용량(체적 기준)	비고
5톤 덤프	약 3.0 ~ 3.5 ㎥	현장별 편차 큼
15톤 덤프	약 7.0 ~ 8.0 ㎥	일반 토공 주력
25톤 덤프	약 12.0 ~ 13.0 ㎥	대형현장
25톤 대형	최대 15.0 ㎥	토질·적재 제한 주의

톤수 ≠ 체적 → 무게가 아니라 부피 기준으로 계산





3. 토질별 팽창계수 적용

굴착 시 토사는 부풀어 오르므로 팽창계수를 적용해야 합니다.

토질	팽창계수
일반 흙	1.20 ~ 1.30
모래	1.10 ~ 1.20
점토	1.30 ~ 1.40
암(발파)	1.50 ~ 1.70





4. 덤프 운반 수량 계산 절차

반응형

1) 자연상태 토량 → 굴착토량 변환

굴착토량(LCM) = 자연상태토량(BCM) × 팽창계수



2) 덤프 1대당 운반량 적용

덤프 대수 = 굴착토량(LCM) ÷ 덤프 1대 적재용량(㎥)



3) 계산예시

· 조건

- 자연상태 토량 : 1,000 BCM

- 토질 : 일반 흙 (팽창계수 1.25)

- 덤프 : 15톤 (적재용량 7.5 ㎥)



① 굴착토량

1,000 × 1.25 = 1,250 ㎥ (LCM)

② 덤프대수

1,250 ÷ 7.5 = 166.7 ≒ 167 대

즉, 15TON 덤프 약 167대 운반 필요





5. 토공 운반 수량 계산시 덤프별 용량 적용 (국토교통부 기준)

구 분	25.5TON 덤프트럭	24TON 덤프트럭	15TON 덤프트럭	비 고
적재함 크기(M3)	6.05 x 2.378 x 1.244 = 17.8	5.97 x 2.155 x 1.2 = 15.44	4.9 x 2.2 x 0.94 = 10.13
통상적인 적재함 용량 (L 상태, M3)	17	16	10	골재적용
토사 적재용량 (자연수량, M3)	17.8 / 1.3 = 13.76	15.44 / 1.3 = 11.87	10.13 / 1.3 = 7.79	L = 1.3 적용
리핑암 적재용량 (자연수량, M3)	17.8 / 1.35 = 13.18	15.44 / 1.35 = 11.43	10.13 / 1.35 = 7.50	L = 1.35 적용
발파암 적재용량 (자연수량, M3)	17.8 / 1.625 = 10.95	15.44 / 1.625 = 9.50	10.13 / 1.625 = 6.23	L = 1.625 적용



1) 토공 운반 수량의 상태 기준

· 국건설공사 설계실무 요령(국토교통부) : 자연상태

· 유용토, 순성토, 사토 운반 모두 '자연상태' 동일



2) 적재함 크기

· 덤프 제조사 적재함 크기 적용(제조사 별 수치는 다소 차이가 있을수 있음)



3) 토질별 L계수(토량변화율)

· 국도건설공사 설계실무 요령(국토교통부, 2021) '3.토량 변화율' P.57 값 적용



3-1) 관련기준

· 도로설계편람(2012. 04, 국토교통부)



3-2) 개요

① 흙이나 암석을 굴착하거나 다짐할 때의 토량 변화율은 시험에 의해 산정하는 것을 원칙으로 한다.

② 소량의 토공작업일 때에는 국토교통부 표준품셈에서 제시하는 토량 변화율을 적용할 수도 있다.

③ 토량 변화율은 자연상태의 토량,흐트러진 상태의 토량, 다짐상태의 토량을 조합하여 표현한다.

3-3) 토량환산계수(f) 표

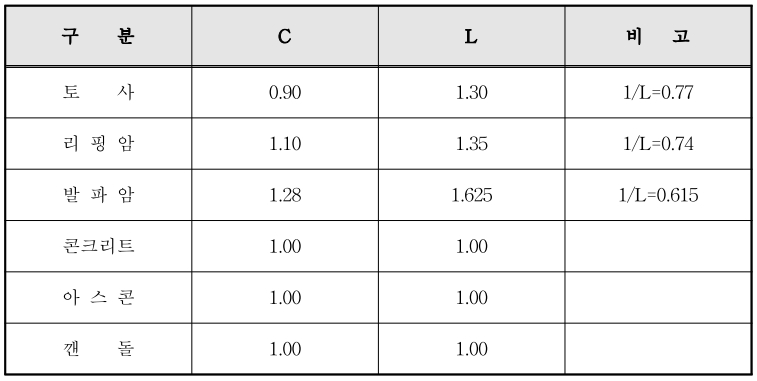

3-4) 토량환산계수

· 토공사의 토량 환산계수에 적용되는 기준치는 다음과 같다.



4) 골재 구매 수량(자재비 내역 적용)

· 흐트러진 상태 적용
