배관·소방·공압·유압·전기설비 현장에서 가장 많이 혼동되는 것이 바로 관용 나사 규격입니다.

겉보기에는 비슷하지만, 실제로는 각도·테이퍼 여부·밀봉 방식이 모두 다릅니다.

오늘은 NPT / PT / PF 차이점과 구조 원리, 호환 가능 여부, 실무 체크 방법까지 한 번에 정리해보겠습니다.



1. NPT 나사란?

< Fig01. NPT나사 (미국/캐나다) >



ANSI/ASME B1.20.1

■ 정의

NPT는 미국식 관용 테이퍼 나사입니다.

National Pipe Taper의 약자이며, 북미권에서 표준으로 사용됩니다.

■ 구조 특징

· 나사산 각도 : 60°

· 테이퍼 : 1:16

· 수나사와 암나사 모두 경사 구조

· 조일수록 직경이 점점 커지는 형태

■ 밀봉 원리

테이퍼 구조이기 때문에 체결 시 쐐기처럼 점점 압착됩니다.

금속 대 금속 접촉으로 1차 밀봉이 되고,

미세 틈은 테프론 테이프(PTFE) 또는 액상 실런트로 보완합니다.

■ 주 사용 분야

· 유압 설비

· 공압 라인

· 산업기계 배관

· 일부 가스 배관





2. PT 나사란? (BSPT)

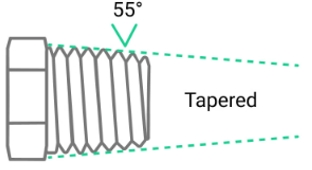

< Fig02. PT나사 (한국/일본) >



ISO 7-1

KS B 0222

■ 정의

PT는 우리가 현장에서 가장 많이 부르는 명칭입니다.

정식 명칭은 BSPT(British Standard Pipe Taper) 계열이며,

한국·일본·유럽권에서 널리 사용됩니다.

■ 구조 특징

· 나사산 각도 : 55°

· 테이퍼 : 1:16

· Whitworth 형상

반응형

■ 밀봉 원리

NPT와 동일하게 테이퍼 압착 방식입니다.

다만 나사각이 다르기 때문에 완전 호환은 불가능합니다.

■ 주요 사용 분야

· 소방 배관

· 수도 배관

· 전선관 연결

· 건축 설비 배관





3. PF 나사란? (BSPP)

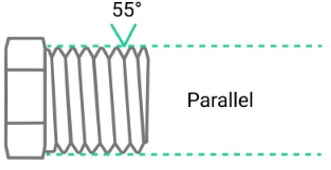

< Fig03. PF나사 (유럽/중국/영국) >



ISO 228-1

■ 정의

PF는 평행(Parallel) 나사입니다.

BSPP 계열이며, 테이퍼가 없습니다.

■ 구조 특징

· 나사산 각도 : 55°

· 테이퍼 없음 (직선)

· 끝까지 동일 직경 유지

■ 밀봉 원리

나사산으로 밀봉하지 않습니다.

반드시 다음 중 하나를 사용합니다.

· O-ring

· 가스켓

· 동와셔

· 패킹

즉, PF는 “고정용 나사”에 가깝고

밀봉은 별도 부품이 담당합니다.

■ 사용 분야

· 압력계 연결부

· 수도 계량기

· 밸브 체결부

· 정밀 기기 배관





4. 세 가지 규격 핵심 비교

구분	NPT	PT	PF
사용국가	미국/캐나다	한국/일본	유럽/중국/영국
나사각	60°	55°	55°
테이퍼	O	O	X
밀봉 방식	압착	압착	가스켓
실런트 필요	권장	권장	필수 아님





5. 왜 NPT와 PT는 호환되지 않을까?

많은 분들이 이렇게 생각합니다. “테이퍼면 그냥 맞는 거 아닌가요?” 하지만 결정적인 차이가 있습니다.

1) 나사각 차이

· NPT : 60°

· PT : 55°

5도 차이가 작아 보이지만,

나사산 접촉면이 달라지면서 완전 밀착이 되지 않습니다.



2) 미세 피치 차이

치수 공차가 다르기 때문에

강제로 체결하면 2~3산 이후 강한 저항이 발생합니다.

결과적으로

· 미세 누설

· 나사산 손상

· 체결부 파손

위험이 발생할 수 있습니다.





6. 현장 실수 사례

1) NPT 수나사 + PT 암나사

처음에는 들어가는 것처럼 보입니다.

그러나 끝까지 체결되지 않고

가압 시 미세 누설이 발생합니다.



2) PF 암나사에 테이퍼 수나사 체결

어느 정도 조여지지만

끝단 밀봉이 되지 않아 장기적으로 누수 발생.





7. 구조를 쉽게 이해하는 방법

1) 테이퍼 나사 (NPT / PT)

“쐐기 원리”

조일수록 점점 꽉 낍니다.

마찰 + 압착으로 밀봉합니다.



2) 평행 나사 (PF)

“볼트 체결”

고정만 하고

밀봉은 와셔나 O-ring이 담당합니다.





8. 실무자가 반드시 확인해야 할 4가지

① 각도 확인 (게이지 사용)

② 테이퍼 여부 육안 확인

③ 제품 각인 확인 (1/2 PT, 3/8 NPT 등)

④ 밀봉 방식 설계 확인





9. 가장 중요한 한 줄 정리

• NPT = 미국식 60° 테이퍼
• PT = 영국식 55° 테이퍼
• PF = 영국식 55° 평행 (가스켓 밀봉)





10. 마무리

관용 나사는 단순히 “돌려서 조이는 부품”이 아닙니다. 배관의 안전, 압력 유지, 누설 방지와 직결되는 핵심 요소입니다.

특히 소방·가스·유압 설비에서는 잘못된 나사 규격 사용이 곧 사고로 이어질 수 있습니다.

따라서

✔ 규격 표기 확인

✔ 표준 기준 이해

✔ 호환 여부 검증

이 세 가지는 반드시 습관화해야 합니다.
