케이블 수트리현상(Water Treeing) 대책

케이블 수트리현상(Water Treeing) 대책

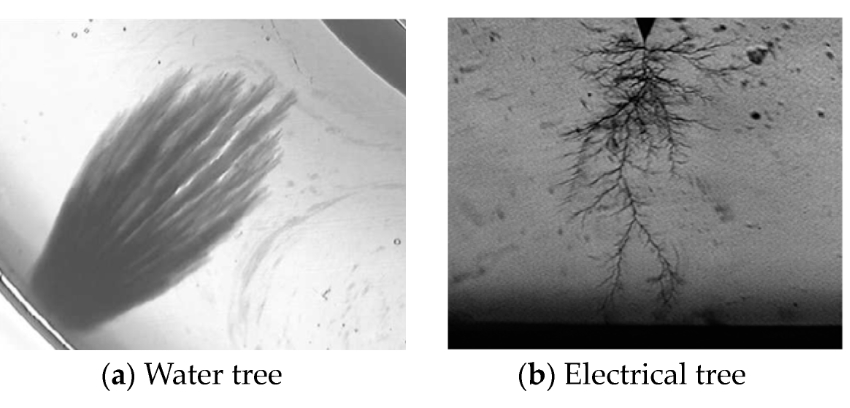

케이블에서 말하는 수트리 현상(Water Treeing)은 절연체(특히 XLPE)에 수분이 침투하면서 미세한 트리 형태의 열화가 진행되는 현상입니다. 장기적으로 절연파괴로 이어지기 때문에 예방이 핵심입니다. 아래는 현장에서 실제로 적용하는 수트리 방지 대책을 정리한 내용입니다.

1. 수분 유입 차단

수트리의 본질은 “물 + 전계”이기 때문에 물을 막는 게 1순위입니다.

1) 시공 단계

· 케이블 단부 방수처리 철저

· 접속부(조인트) 방수키트 사용

· 단말처리 시 열수축/냉수축 튜브 완전 밀봉



2) 설비 선택

· 수밀형 케이블 사용 (Water Blocking Type)

· 동심중성선 + 수분차단 테이프 적용 케이블





2. 케이블 구조 개선



케이블의 구조 개선은 수트리 현상을 “막는 것”이 아니라, 애초에 발생·성장 자체가 어려운 환경을 만드는 설계적 대응입니다. 즉, 재료·층구성·차수(遮水) 구조를 통해 수분의 이동, 전계 집중, 미세 결함의 영향을 동시에 억제하는 방향으로 접근합니다.

1) 절연재 자체 개선 (Material Engineering)

기존 XLPE는 장기적으로 수분이 침투하면 미세 수로(micro-channel)가 형성되면서 수트리가 성장합니다. 이를 개선하기 위해 개발된 것이 TR-XLPE입니다.

※ TR-XLPE의 핵심 메커니즘

· 절연 내부에 수분 확산을 억제하는 첨가제 포함

· 전계 + 수분 조건에서도 트리의 성장 속도를 지연

· 미세 방전 경로 형성을 억제

※ 결과

· 동일 조건에서 일반 XLPE 대비 수명 수배 증가

· 22.9kV급 이상에서는 사실상 표준 적용 수준



2) 다층 구조 최적화 (Layer Integrity)

전력케이블은 단순 절연이 아니라 전계 제어 구조체입니다.

· 내부 반도전층

· 절연층 (XLPE / TR-XLPE)

· 외부 반도전층

· 차폐층

· 시스(외피)

2-1) 핵심 개선 포인트

① 반도전층 품질

· 전위를 균일하게 만들어 전계 집중 방지

· 절연층과의 계면 접착력(adhesion) 중요

· 압출 일체형 구조 (Triple extrusion)

· 계면 박리(Delamination) 방지

② 절연층 균질성

· 미세 기포, 이물질 → 수트리 핵(seed) 역할

· 초청정 공정 (Clean room 수준)

· 불순물 ppm 단위 관리



3) 수분 차단 구조 (Water Blocking Design)

수트리의 전제 조건이 “수분”이기 때문에, 구조적으로 수분 이동을 차단하는 것이 매우 중요합니다.

3-1) 대표 구조

① 수밀 테이프 / 분말 (Water Swellable Tape)

· 물 접촉 시 팽창 → 경로 차단

② 금속 차수층 (Metallic Moisture Barrier)

· 알루미늄 라미네이트 등으로 완전 차단

③ 동심중성선 구조

· 외부 수분 유입 시 전기적으로 안정화 + 일부 차수 역할

· 국부적인 수분 침투가 전체 케이블로 확산되는 것 방지



4) 전계 완화형 구조 설계

구조 개선은 단순 재료 문제가 아니라 전계 분포까지 포함한 설계입니다.

4-1) 구조적 대응

· 절연 두께 최적화 (전계 분산)

· 반도전층 저항값 최적화

· 계면 전위 연속성 확보

4-2) 목표

· 국부 전계 집중 제거

· 수트리 발생 임계 조건 자체를 낮춤



5) 외피 및 차폐 구조 개선

외부 환경(지중수, 화학물질, 기계적 손상)이 수트리의 간접 원인이 됩니다.

5-1) 외피 개선 요소

· 고밀도 폴리에틸렌(HDPE) 시스 적용

· 내수성 + 내화학성 강화

· 기계적 보호층 보강

특히, 지중배관에서는 외피 손상 → 수분 침투 → 수트리 직결



6) 제조 공정 개선 (Hidden but Critical)

구조 개선의 50%는 사실 제조 품질입니다.

6-1) 핵심 공정

· Triple extrusion (3층 동시 압출)

· 진공 탈기 (Degassing)

· 온라인 결함 검출

6-2) 효과

· 계면 불연속 제거

· 내부 결함 최소화



7) 현장 적용 관점 핵심 정리

구조 개선은 다음 3가지 축으로 이해하면 정확합니다.

① “수분이 못 들어오게 만든다” - Water blocking 구조

② “들어와도 못 자라게 만든다” - TR-XLPE 절연

③ “전계가 몰리지 않게 만든다” - 반도전층 + 계면 품질





3. 전기적 스트레스 완화





수트리 현상 억제에서 단순 보조대책이 아니라 발생 메커니즘 자체를 약화시키는 핵심 설계 요소입니다. 수트리는 “수분 + 전계(전기장)” 조건에서 절연 내부의 미세 결함을 따라 성장하는데, 이때 전계가 국부적으로 집중되는 지점이 있으면 그 부위에서 급격히 진행됩니다. 따라서 전기적 스트레스를 균일하게 분산시키는 것이 본질적인 대응입니다.

1) 전계 집중이 발생하는 구조적 원인

케이블에서 전기적 스트레스는 이상적으로는 반경 방향으로 균일한 전계를 가져야 합니다. 하지만 실제 현장에서는 다음과 같은 이유로 전계 집중이 발생합니다.

· 도체 표면 거칠기 및 반도전층 손상

· 절연층 내부의 기포, 이물질

· 접속부(조인트) 및 단말부 구조 불연속

· 케이블 굴곡, 압착, 외압에 의한 형상 왜곡

이러한 지점에서는 전계가 국부적으로 상승하면서, 수분이 존재할 경우 수트리의 핵(seed)이 생성됩니다.



2) 전기적 스트레스 완화의 핵심 원리

반응형

전기적 스트레스 완화의 본질은 아래 2가지입니다.

2-1) 전계 균일화 (Field Grading)

전계가 특정 지점에 몰리지 않도록 연속적이고 부드럽게 분포시키는 것

2-2) 최대 전계값 감소

절연체가 견뎌야 하는 피크 전계 자체를 낮추는 것



3) 구체적인 설계 및 시공 대책

① 반도전층(Semiconductive Layer) 품질 확보

· 도체 위 / 절연 위에 형성된 반도전층은 전위를 균일하게 만들어주는 역할

· 손상되거나 불균일하면 전계 집중 발생

· 스트리핑 시 반도전층 깔끔하게 제거

· 칼집, 긁힘 절대 금지



② 스트레스 콘(Stress Cone) 적용

특히 접속부와 단말부에서 가장 중요합니다.

· 전계는 구조가 갑자기 바뀌는 지점에서 집중됨

· 이를 완화하기 위해 전계 분포를 점진적으로 변화시키는 구조

👉 효과

· 전계 분포를 완만하게 만들어 피크 전계 감소

· 수트리 발생 가능성 크게 낮춤



③ 절연 두께 및 여유 설계

전계는 기본적으로 다음 관계를 가집니다.

· V : 전압

· d : 절연 두께

절연 두께가 두꺼울수록 전계는 낮아집니다. 따라서 여유 있는 절연 설계 및 정격보다 과도한 전압 인가를 방지해야 합니다.



④ 곡률 반경 확보 (Bending Radius 관리)

케이블을 과도하게 굽히면 내부 절연 두께가 한쪽으로 치우쳐지고 특정 지점의 전계가 상승합니다.

따라서 최소 곡률 반경 준수 (보통 외경의 10~15배) 해야 하며 코너부 강제 굴곡을 금지해야 합니다.



⑤ 접속부(조인트) 시공 품질

수트리의 80~90%는 접속부에서 시작된다고 봐도 무방합니다.

※ 주요 원인:

· 반도전층 불균일

· 절연층 단차

· 공기층 존재



※ 관리 포인트

· 절연층 연속성 확보

· 공기포켓 제거

· 규격화된 접속키트 사용



⑥ 과전압 및 서지 억제

일시적인 과전압(낙뢰, 개폐 서지)은 순간적으로 매우 높은 전계를 발생시킵니다.

※ 대책

· 피뢰기(LA) 설치

· 서지 보호 설계

· 개폐 시 과도현상 최소화



4) 현장 관점 핵심 요약

전기적 스트레스 완화는 결국 다음 4가지로 정리됩니다.

· 전계가 몰리는 구조를 만들지 않는다.

· 전계를 천천히 변화시키는 구조(스트레스 콘)를 만든다.

· 절연 두께와 형상을 유지한다.

· 접속부 품질이 전체를 좌우한다.





4. 시공 품질 관리

현장에서 수트리 대부분은 시공 불량에서 시작됩니다.

1) 핵심 포인트

· 절연층 스크래치 금지

· 외피 손상 방지

· 케이블 포설 시 물 유입 방지 (비 오는 날 작업 주의)

· 관로 내부 배수 상태 확보





5. 운전 및 유지관리

1) 예방 관리

· 절연저항 및 부분방전(PD) 정기 점검

· 열화 진단 (Tan δ 측정 등)



2) 환경 관리

· 지중 관로 침수 방지

· 케이블 트레이 배수 확보





6. 노후 케이블 대응

이미 수트리가 진행된 경우

· VLF 시험으로 상태 진단

· 심하면 케이블 교체

· 부분 교체보다 라인 전체 교체가 효과적
