1. 전선,케이블 결선법 종류

전선 결선(배선 연결) 방법은 전기 작업에서 매우 기본이지만, 접촉저항·발열·안전성과 직결되기 때문에 정확한 방식 선택이 중요합니다. 현장에서 주로 쓰는 방법을 용도별로 정리합니다.

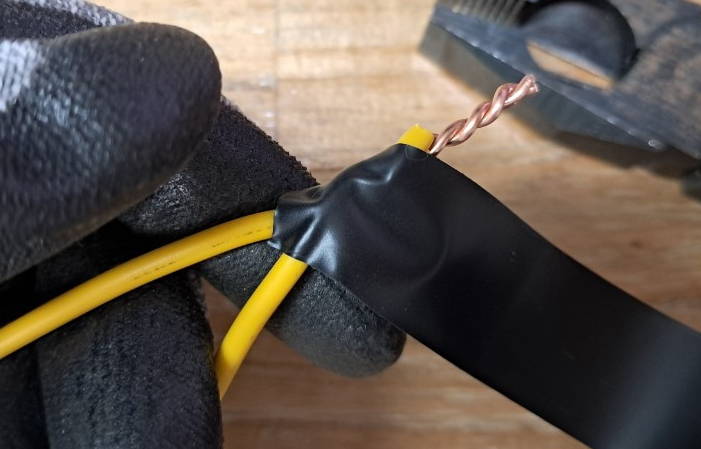

1) 트위스트 결선 (꼬아서 연결)

· 방법 : 전선 피복 제거 → 도체를 서로 꼬아 연결 → 절연테이프로 마감

· 장점 : 간단, 공구 최소

· 단점 : 접촉 불안정, 진동 시 풀림 가능

· 용도 : 임시 연결 (상시 사용 비권장)



2) 납땜 결선 (Soldering)

· 방법: 전선을 꼬은 후 납(솔더)으로 고정

· 장점: 접촉저항 낮음, 신뢰성 높음

· 단점: 작업 시간, 숙련도 필요

· 용도: 전자회로, 정밀기기

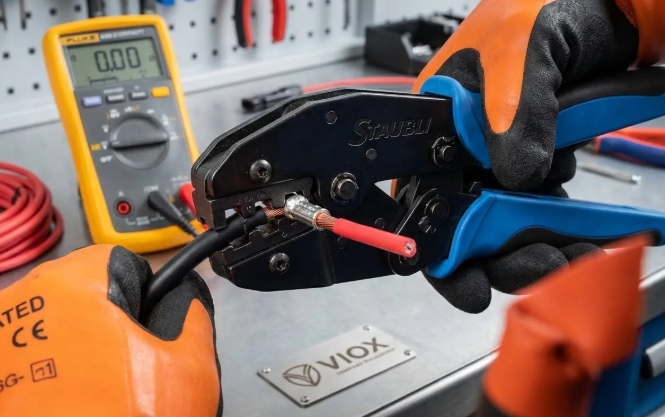

3) 압착 결선 (Crimping)

· 방법: 압착단자에 전선을 넣고 압착공구로 눌러 고정

· 장점: 가장 표준적인 방법, 진동에도 강함

· 단점: 전용 공구 필요

· 용도: 분전반, 산업설비, 자동차 배선

반응형

※ 대표 단자

· 링단자 (볼트 체결)

· Y단자 (빠른 탈부착)

· 슬리브 (직선 연결)

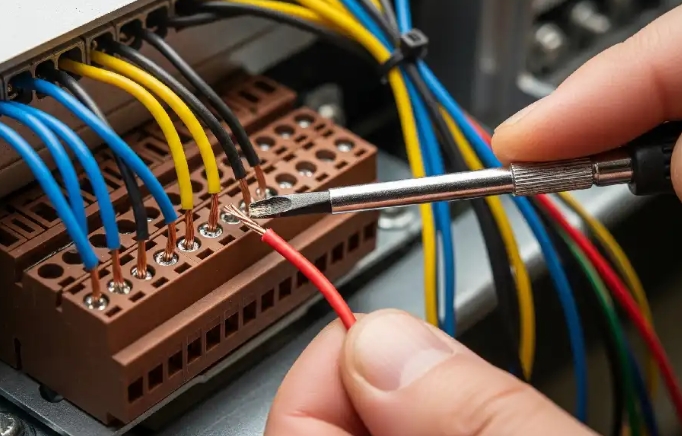

4) 터미널 블록 결선

· 방법: 단자대에 전선을 넣고 나사 또는 스프링으로 고정

· 장점: 유지보수 용이, 분기 연결 쉬움

· 단점: 공간 필요

· 용도: 제어반, 분전함

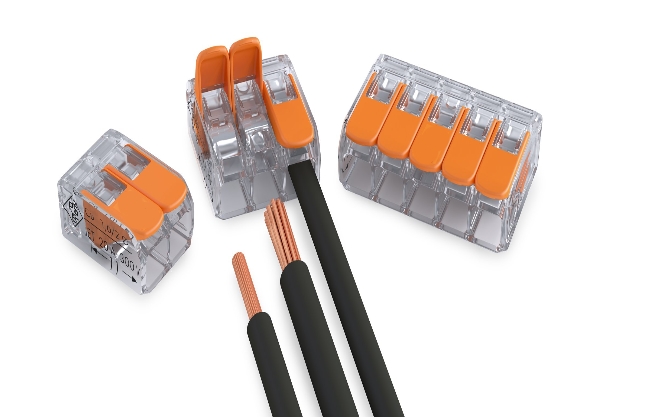

5) 와이어 커넥터 (와고 등)

· 방법: 전선을 꽂거나 레버로 고정

· 장점: 빠른 시공, 재사용 가능

· 단점: 고전류에는 제한

· 용도: 건물 배선, 조명 연결

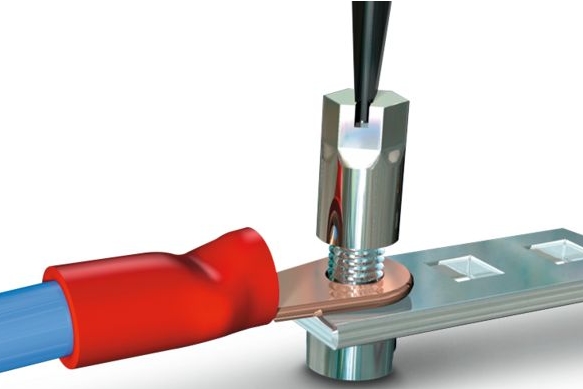

6) 볼트 체결 결선

· 방법: 단자(링단자 등)를 볼트/너트로 체결

· 장점: 대전류에 적합, 견고함

· 단점: 체결 토크 관리 필요

· 용도: 변압기, 배전반



7) 브레이징 / 용접

· 방법: 금속을 녹여 접합

· 장점: 매우 강력한 접합

· 단점: 일반 전기공사에서는 거의 사용 안함

· 용도: 특수 산업

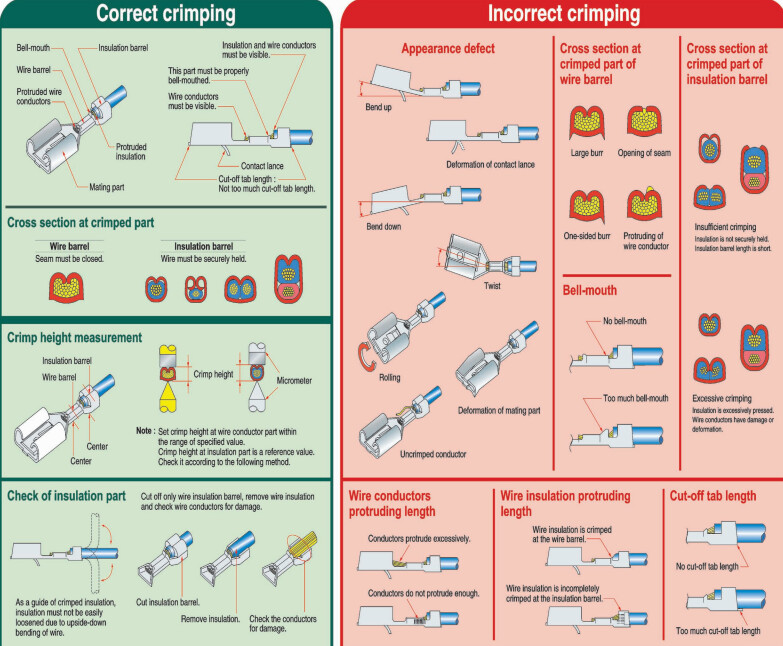

2. 정상 vs 불량 압착 비교

아래는 현장에서 실제로 보는 수준의 “정상 vs 불량 압착” 비교 이미지입니다.

(교육자료·제조사 기준 이미지라 실무 판단 기준과 거의 동일합니다)

1) 정상(ACCEPT)

내부적으로는 공기층 없이 금속이 하나처럼 결합(가스 타이트)

· 압착부가 균일한 형태 (대칭)

· 전선이 끝까지 삽입

· 압착 자국이 또렷

· 피복은 입구까지만, 내부는 구리만 압착



2) 불량(REJECT)

겉보기 멀쩡해도 내부 접촉 불량 가능

· 압착 위치 틀어짐

· 전선 삽입 부족 / 과다

· 압착 자국 불균일

· 피복이 같이 눌림

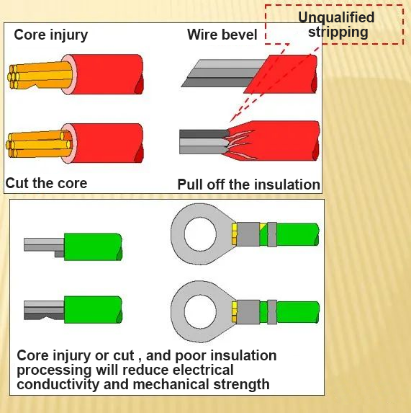

2-1) 스트립 불량

전류 흐르는 단면적 감소 → 발열

· 전선 길이 들쭉날쭉

· 가닥 잘림 / 벌어짐

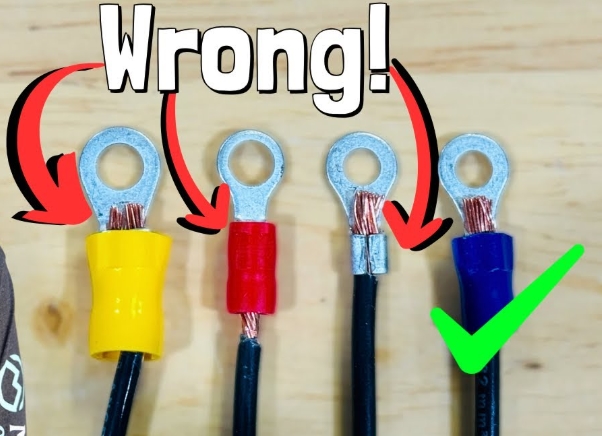

2-2) 삽입 길이 오류

접촉 불량 + 감전 위험

· 너무 짧음 → 단자 안에서 덜 물림

· 너무 김 → 구리 노출



2-3) 과압착 / 미압착

실제 고장 원인 1위

· 과압착 → 단자 찌그러짐, 가닥 절단

· 미압착 → 헐거움, 당기면 빠짐



2-4) 피복 압착

· 전기적으로 거의 단선 상태

· 절연체까지 같이 눌림
