22.9kV동심중성선 전력케이블(TR-CNCE-W / FR-CNCO-W / TR-CNCV-W) 의 비교

22.9kV동심중성선 전력케이블(TR-CNCE-W / FR-CNCO-W / TR-CNCV-W) 의 비교



세 가지 케이블은 모두 22.9kV급 동심중성선(CN) 지중케이블 계열이지만, 핵심 차이는수분(수트리) 대응 / 난연성 / 구조·재질 수준입니다. 아래에서 실무 기준으로 딱 정리해드립니다.

1. TR-CNCE-W(22.9kV 동심중성선 수트리억제 충실 전력케이블)

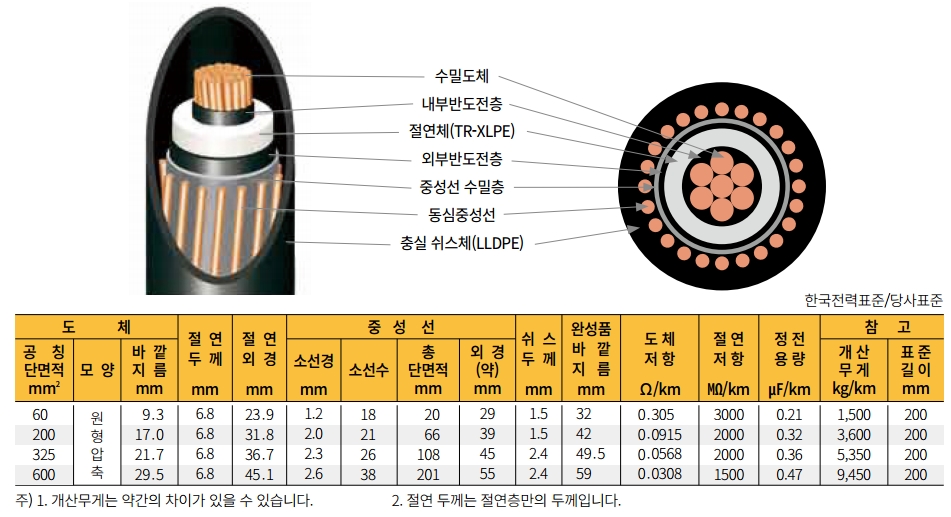

[ 출처 : 가온전선 ]

최신형이며 현재 표준으로 가는 케이블 입니다. (수트리 + 수밀 강화형)

1) 핵심 특징

· TR (Tree Retardant) → 수트리 억제

· C (Concentric Neutral) → 동심중성선

· E → 고급형 구조 (Super-smooth 반도전층)

· W (Water blocking) → 수밀



2) 구조/성능

· TR-XLPE 절연 (수트리 억제)

· 고순도 “슈퍼 스무드” 반도전층 적용

· PE 외피 (수분 차단 우수)

· 수명 ↑, 고장률 ↓



3) 사용 장소

· 한전 22.9kV 지중 배전선로

· 아파트 단지 인입선

· 산업단지 배전선로

· 신설 지중화 구간



4) 특징

· 수트리 억제 + 수밀 + 고급 반도전층

· 장기 신뢰성 최고

· 고장(지락, 절연파괴) 거의 안 남



5) 현장 포인트

· 최근 신규 공사 = 거의 이거 사용

· “요즘 표준 케이블”





2. TR-CNCV-W(22.9kV 동심중성선 트리억제형 전력케이블)

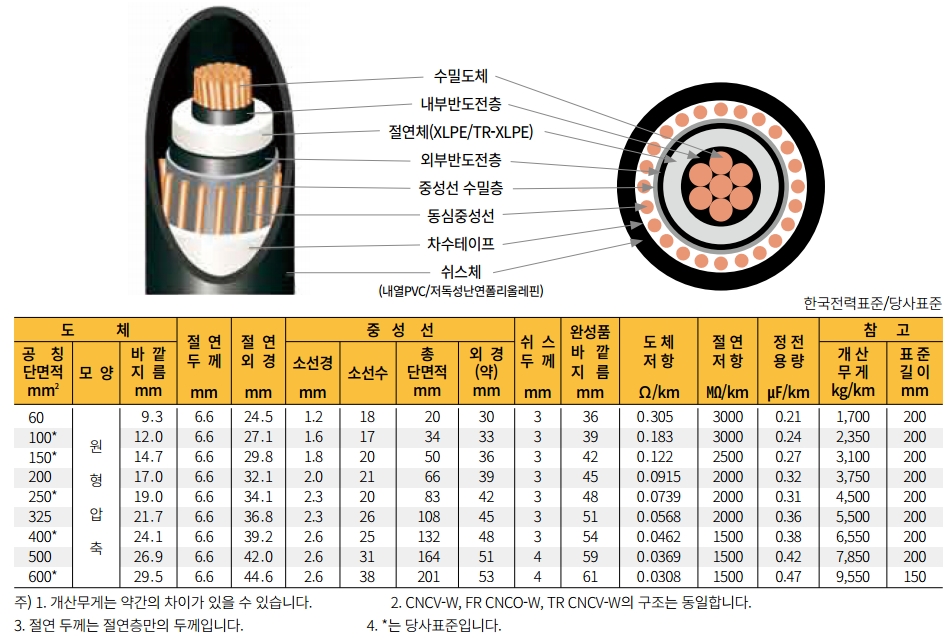

[ 출처 : 가온전선 ]

기존 주력 / 수트리 억제형

1) 핵심 특징

· TR → 수트리 억제

· W → 수밀형

· V → PVC 시스



2) 구조/성능

· TR-XLPE 절연 (수트리 억제)

· PVC 외피 → 수분 차단 한계 존재

· CNCE보다 한 단계 낮은 성능

· 수트리 대응은 되지만, 외피 성능은 아쉬움



3) 사용 장소

반응형

· 기존 지중 배전선로 (구형 설비)

· 일부 지방/저예산 프로젝트

· 케이블 교체 시 동일 규격 유지할 때



4) 특징

· TR 적용으로 수트리는 대응되지만 외피(PVC)가 약해서 수분 차단은 제한적



5) 현장 포인트

· 예전에는 주력

· 지금은 점점 CNCE로 교체 중

· 유지보수/보수공사에서 자주 등장





3. FR-CNCO-W(22.9kV 동심중성선 난연형 전력케이블)

[ 출처 : 가온전선 ]

난연 특화 케이블 (화재 대응용)

1) 핵심 특징

· FR (Fire Retardant) → 난연

· O → 폴리올레핀 시스

· W → 수밀형



2) 구조/성능

· 일반 XLPE 절연 (수트리 억제 없음)

· 할로겐 프리 난연 외피 적용

· 화재 시 유독가스 감소



3) 사용 장소

· 전력구 (지하 전력 터널)

· 공동구 (통신 + 전력 같이 가는 곳)

· 지하주차장 / 건물 내부

· 지하철 / 터널 / 공장 내부



4) 특징

· 난연 + 저연(연기 적음)

· 화재 시 확산 방지 + 대피 안전 확보



5) 현장 포인트

· 법적/설계 기준으로 의무 적용되는 경우 많음

· 일반 지중보다 “사람 있는 공간”에 사용



< 표01. 22.9kV동심중성선 전력케이블의 차이점 >

구분	TR-CNCE-W	TR-CNCV-W	FR-CNCO-W
수트리 억제	최고	있음	없음
수밀 성능	매우 우수	보통	보통
외피 재질	PE (고급)	PVC	난연 폴리올레핀
난연성	보통	낮음	매우 우수
수명	가장 김	중간	중간
용도	일반 지중 배전 (최신)	기존 지중 배전	화재 위험 구간(건물내부)





4. 22.9kV동심중성선 전력케이블의 시공모습

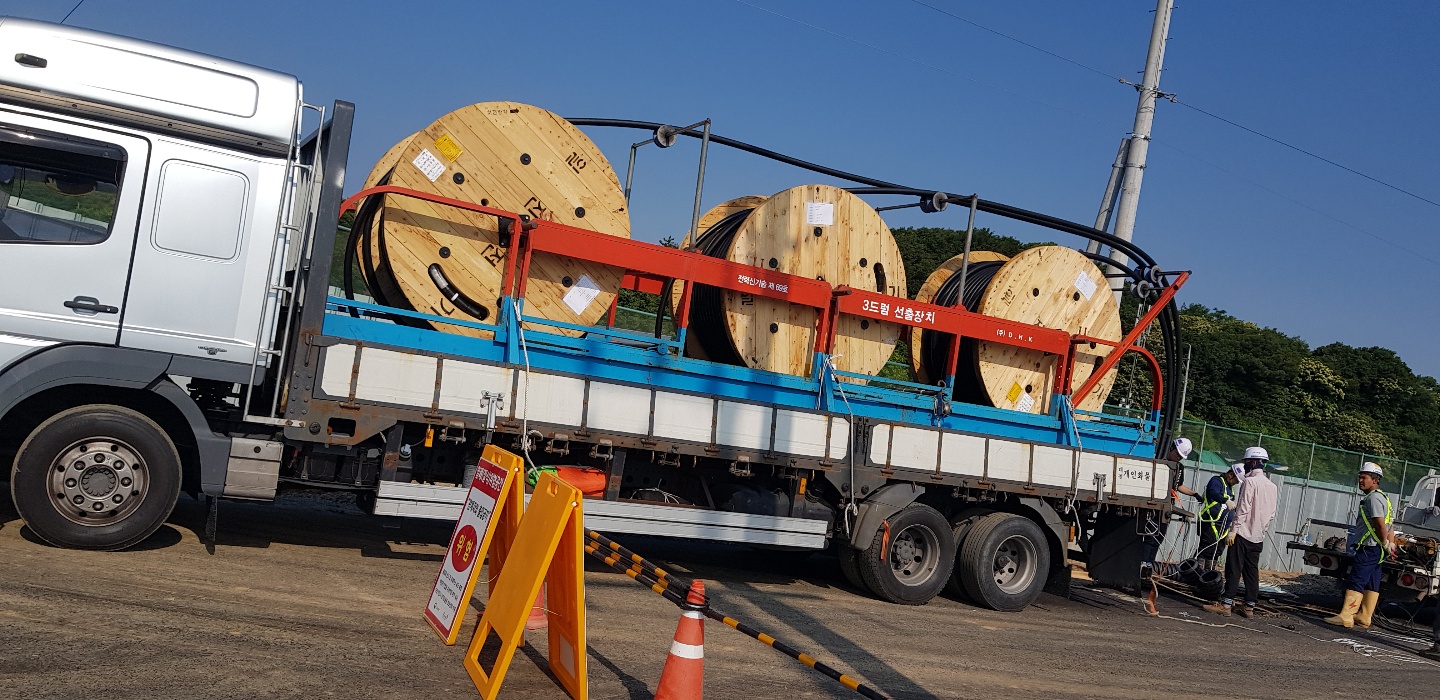

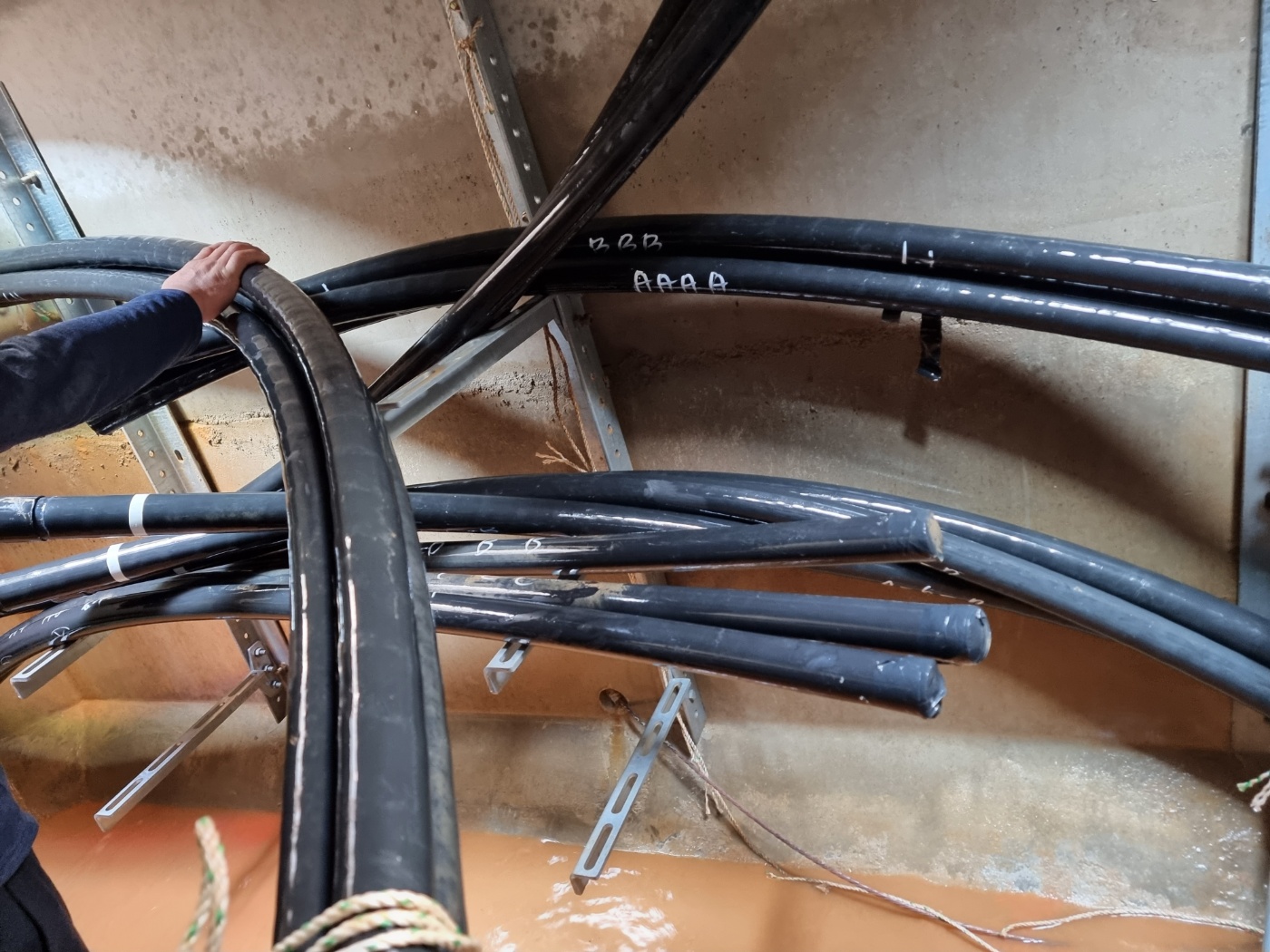

< Fig01. 22.9kV 동심중성선 전력케이블 풀링작업 >

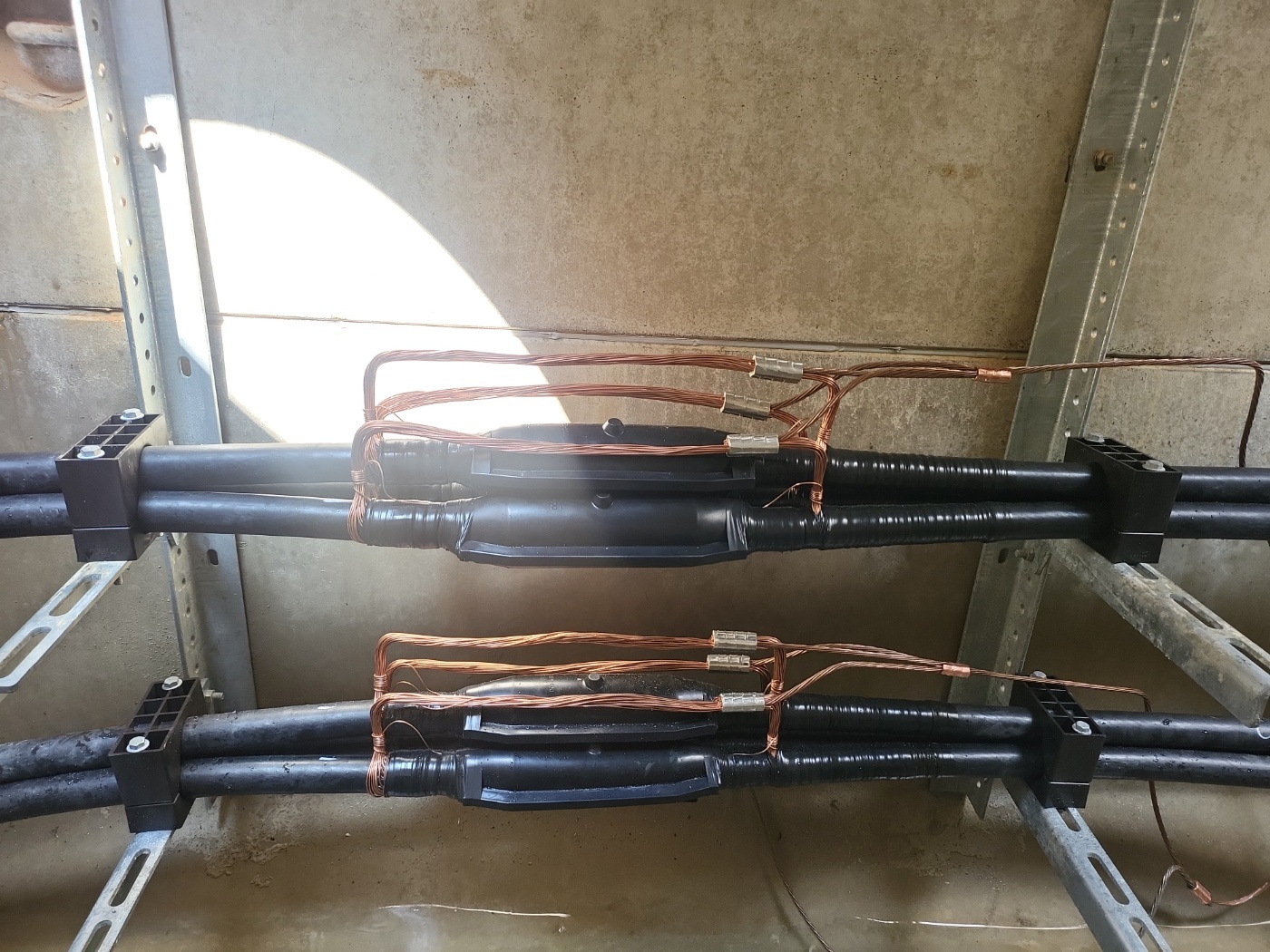

< Fig02. 22.9kV 동심중성선 전력케이블 직선접속작업 >

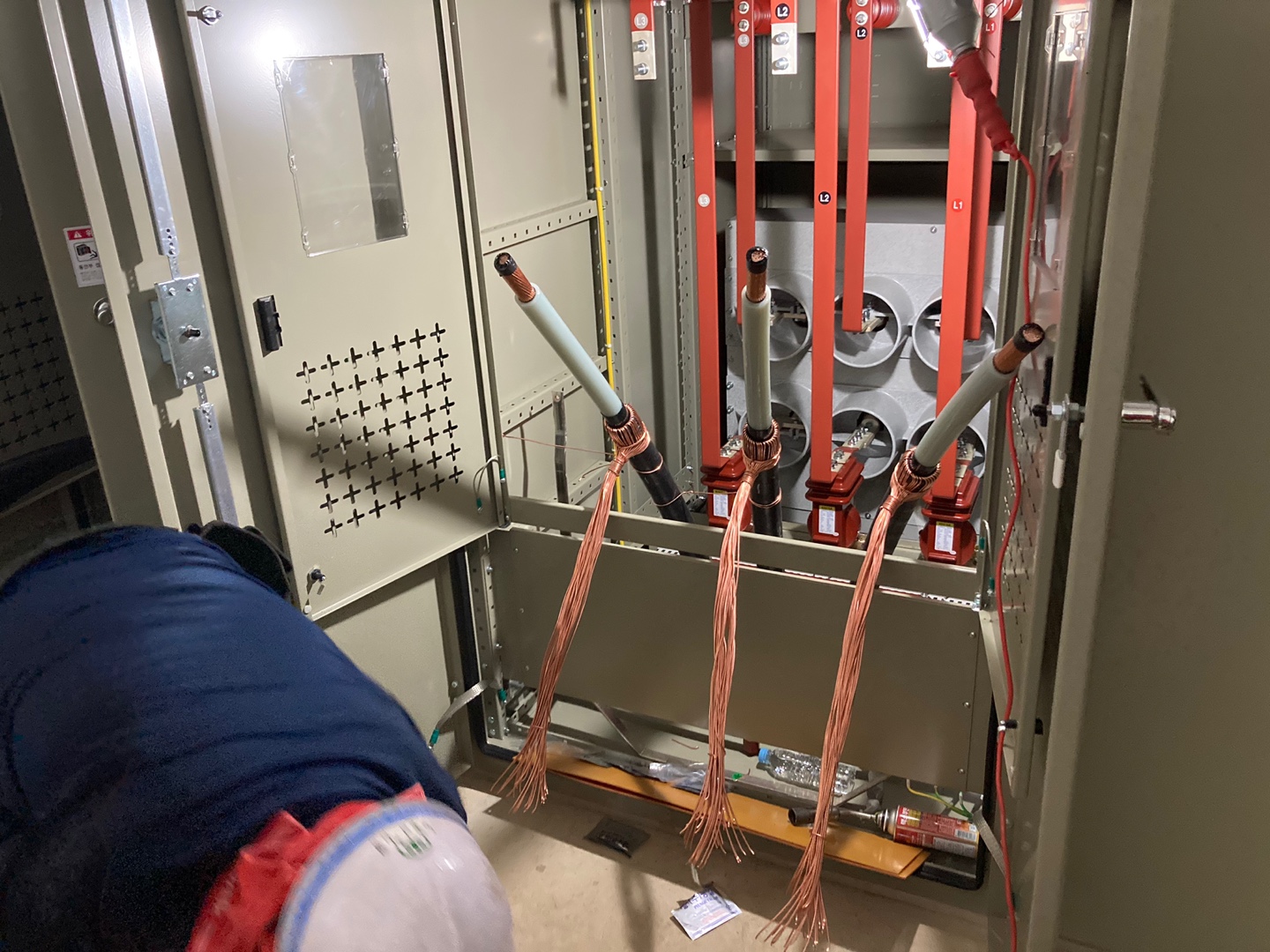

< Fig03. 22.9kV 동심중성선 전력케이블 종단접속작업 >
