1. 옥상광장 설치기준 (건축법·피난 관점)

① 적용 대상

· 공동주택, 업무시설, 판매시설 등 다중이용 건축물

· 옥상에 휴게·보행·집회 기능을 부여한 공간



② 구조적 기준

▪ 구조 안전

· 적재하중

· 옥상광장: 최소 5.0 kN/㎡ 이상 (일반 옥상보다 큼 – 군중 하중 고려)

· 구조계산서에 집중하중 + 군중하중 반영 필수

▪ 바닥 마감

· 미끄럼 방지 마감

· 배수구 설치 및 우수 배수 경사(1/100 이상 권장)



③ 안전시설 기준

▪ 난간

· 높이: 1.2m 이상

· 추락방지 구조

· 어린이 통행 가능 시 난간 간격 10cm 이하

▪ 출입 통제

· 비상 시를 제외하고 관리자 통제 가능 구조

· 야간 이용 시 조명설비 설치



④ 피난 및 소방 기준

· 옥상광장은 피난층으로 간주되지 않음

· 피난 동선상 설치 시:

· 2방향 이상 피난경로 확보

· 계단 → 옥상으로 연결 가능

· 옥상광장 설치 ≠ 피난안전구역





2. 헬리포트(헬리패드) 설치기준

반응형

※ 일반 옥상광장과 완전히 다른 개념

※ 「건축법」「항공안전법」「소방시설법」 동시 적용

① 설치 대상

· 초고층 건축물

· 대형 병원, 재난대응 시설

· 비상구조·응급이송 목적



② 헬리포트 구조 기준

▪ 설치 위치

· 건축물 최상층 옥상

· 장애물 없는 개방 공간

▪ 크기 기준 (일반적 기준)

· 헬기 회전 직경(D값) 기준

· 착륙면: D × D 이상

· 안전구역 포함 시 1.5D 이상 (헬기 기종에 따라 상이)



③ 구조 하중 기준

· 집중하중 + 충격하중 + 진동하중 고려

· 헬기 최대중량 기준으로 구조검토

· 방진·방음 대책 권장



④ 안전·표시 기준

▪ 표식

· H 마크 명확히 표시

· 야간 식별용 항공장애등·헬리포트 조명

▪ 난간·장애물

· 착륙면 주위 장애물 높이 제한

· 난간 설치 시 비행 영향 없도록 이격



⑤ 소방·비상 설비

· 포소화설비 또는 물분무설비

· 비상통신설비

· 비상조명

· 유류 화재 대응 소화기 비치





3. 옥상광장 vs 헬리포트 핵심 차이

구분	옥상광장	헬리포트
목적	휴식·이용	구조·이송
하중 기준	군중하중	항공기 집중·충격하중
소방설비	일반 옥상 수준	항공화재 대응 필수
법적 성격	건축 부대시설	항공·재난시설
난간	필수	비행 영향 고려





4. 주요 설치 기준 요약

1) 옥상광장 설치 대상

5층 이상의 층이 제2종 근린생활시설 중 공연장, 종교집회장, 인터넷컴퓨터게임시설제공업소(300㎡ 이상), 문화 및 집회시설, 종교시설, 판매시설, 위락시설 또는 장례시설의 용도로 쓰이는 경우 필수 설치.

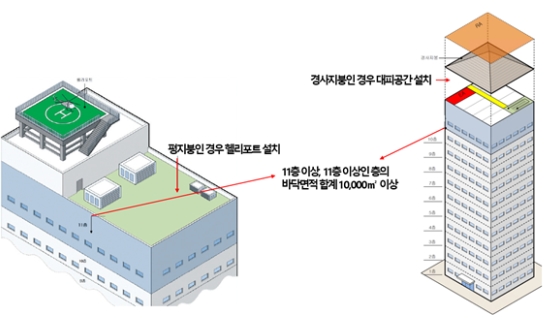

2) 헬리포트(헬리패드) 및 구조공간

· 대상 : 층수가 11층 이상인 건축물로서 11층 이상인 층의 바닥면적 합계가 10,000㎡ 이상인 건축물.



※ 설치 기준

· 헬리포트 : 지름 22m 이상의 크기(여건에 따라 15m까지 완화 가능).

· 구조공간 : 헬리포트 설치가 어려운 경우 지름 10m 이상의 구조 공간 확보.

· 표시 : 헬리포트의 중심에는 흰색으로 'H' 표시를 해야 합니다.



3) 난간 설치

옥상광장이나 헬리포트 주변에는 높이 1.2m 이상의 난간을 의무적으로 설치하여 추락 사고를 방지해야 합니다.
