1. 소방전기설비 입력,출력의 개요

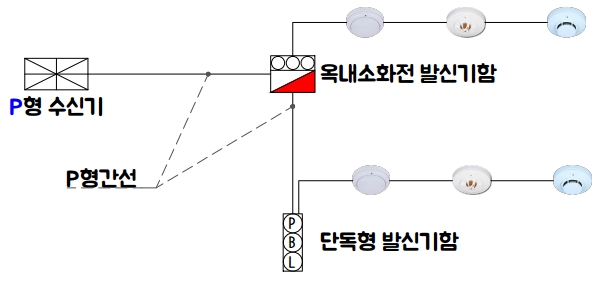

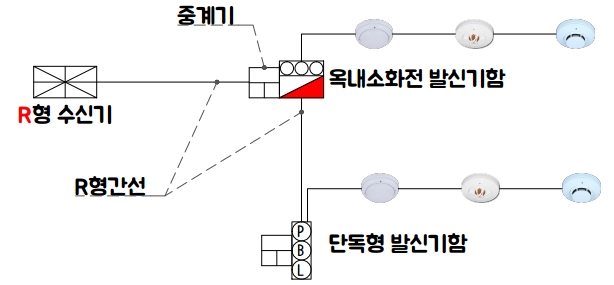

소방에서 화재수신기와 경계구역의 로컬기기들은 상호 배선으로 연결되어 일련의 과정을 통해 경계구역의 화재감시 및 설비상태감시와 설비제어가 행해진다.



수신기는 모든 구역의 화재를 감시하며, 경계구역의 감지기는 화재 발생시 열, 연기, 빛을 감지하여 내부 반도체 접점에 의해 수신기의 지구화재감시회로를 동작시킨다. 발신기 또는 수신기동 스위치를 눌렀을 경우에도 수신기의 지구화재감시회로를 동작시킨다.





2. 자동화재입력(Automatic Fire Input)

1) 개념

사람이 조작하지 않아도 감지기가 자동으로 화재를 감지하여 수신기에 입력되는 신호. 즉, “센서(감지기)가 알아서 화재를 감지”



2)자동화재입력에 해당하는 설비

2-1) 화재감지기

· 연기감지기

· 열감지기 (정온식, 차동식)

· 불꽃감지기

· 복합형 감지기

· 아날로그 감지기



2-2) 기타 자동 감지 장치

· 가스감지기

· 온도센서

· 화염감지기

· 전기적 감지장치



3) 특징

· 24시간 자동 감시

· 사람이 없어도 화재 감지 가능

· 오동작 가능성 존재(먼지, 수증기 등)





3. 수동화재입력(Manual Fire Input)

반응형

1) 개념

사람이 직접 조작해서 수신기에 화재 신호를 입력하는 것 즉, “사람이 화재를 발견하고 직접 누름”



2)수동화재입력에 해당하는 설비

2-1) 수동발신기 (발신기)

· 비상벨 버튼

· 수동 화재 신고 버튼

· 파괴형 발신기

· 누름형 발신기



2-2) 기타 수동 입력

· 수신기에서 화재 버튼 조작

· 원격 수동 조작 스위치



3) 특징

· 사람이 화재를 인지해야 작동

· 오작동 위험은 상대적으로 낮음

· 초기 화재 발견 시 매우 중요





4. 자동 vs 수동 화재입력 비교





구분	자동화재입력	수동화재입력
작동 주체	감지기	사람
대표 설비	감지기	발신기
감지 방식	자동	수동
장점	즉시 감지	확실한 화재 인지
단점	오동작 가능	사람 필요
소방 법적 필수 여부	필수	필수
신뢰성	중간	높음





5. 각 소방설비별 입,출력 설명

1) 입력

① 감지기 : 반도체접점에 의한 화재입력

② 발신기 또는 수동기동 스위치 : 접점에 의한 화재입력

③ TS, PS접점 등의 설비상태입력 : 수신기 감시회로의 "-공통선"을 스위칭하여 회로를 구동



2) 출력

수신기 감시회로에 화재입력이 발생하면 연동된 출력이 발생한다. 연동출력은 크게 DC24V전압과 접점으로 나누어진다.

① 지구경종 : 수신기로 부터 DC24V전압 출력을 받아 발보

② 비상방송 연동의 경우 수신기에서 비상방송반으로 N,O접점의 층연동신호를 주면 비상방송반에서 자체적으로 일제경보 또는 우선경보의 화재싸이렌이 발보

③ 기타의 연동 : N.O 또는 N.C접점에 의해 제어되나 대부분 N.O접점이 주로 사용

④ 기동용수압개폐장치(압력챔버의 압력스위치PS)에 의한 펌프기동회로 : 압력스위치 PS의 '-스위칭'에 의해 수신기의 PS릴레이가 구동되어 N.O접점을 동작시켜 펌프MCC로 펌프기동신호를 입력

⑤ 수동기동정지에 의한 펌프기동회로 : 회로를 구성하는 방법이 다양하므로 여러 방법들에 대해 모두 이해하고 있어야 시공 및 유지관리가 가능하다. 펌프가 기동되면 MCC에서 수신반으로 AC220V 또는 N.O접점의 기동확인 신호를 출력



입력과 출력에 있어서 접점 또는 반도체 접점에 의한 '-스위칭'이냐, 전압(DC24, AC220V)이냐를 이해하고 있어야 시공 및 관리를 할수 있다. 때로는 상황에 따라 응용이 필요한 부분이 발생될 때, 소방법의 취지에 어긋나지 않는 범위 내에서 어떻게 회로를 구성할 것인가는 시공 및 관리자의 능력에 달려 있다.





6 소화펌프 I/O 구조 (옥내소화전·스프링클러)



1) 입력(Input) — 수신기로 들어오는 신호

1-1) 자동 입력

· 압력스위치(Pressure Switch)

· 유수검지장치(Water Flow Switch)

· 수위스위치(저수조)

· 펌프 운전/정지 상태

· 펌프 고장 신호

· 전원 이상 신호

1-2) 수동 입력

· 펌프 기동 버튼

· 소화전함 기동 스위치



2) 출력(Output) — 수신기에서 나가는 신호

· 펌프 기동 신호

· 예비펌프 기동

· 경보 출력

· 표시등

· 중앙감시반 통보





7. 제연설비 I/O 구조 (연기 배출 시스템)

1) 입력(Input)

1-1) 자동 입력

· 감지기 작동

· 화재 신호

· 제연댐퍼 상태(OPEN/CLOSE)

· 팬 운전 상태

· 전원 이상

1-2) 수동 입력

· 제연 수동 스위치

· 중앙제어실 조작



2) 출력(Output)

· 제연팬 기동

· 급기팬 기동

· 댐퍼 개방

· 공조설비 정지

· 방화문 제어





8. 방화셔터 I/O 구조

1) 입력(Input)

1-1) 자동 입력

· 감지기 신호

· 화재 신호

· 셔터 위치 신호 (상/하)

· 장애 신호

1-2) 수동 입력

· 방화셔터 수동 스위치

· 비상 하강 버튼



2) 출력(Output)

· 방화셔터 하강

· 경보음 출력

· 표시등 점등
