3상 변압기의 결선(3Phase Transformer Connections)

3상 변압기의 결선(3Phase Transformer Connections)





1. 3상 회로

경제성 및 운전상의 장점으로 3상 시스템이 발전, 송전 및 큰 용량의 부하에서 사용되고 있다.

< Fig01. (a) 시간영역에서 3상 파형 (b) 정상 (a-b-c)페이저 (c) 역상 (a-c-b)페이저 >



1) 3상 시스템에서 Y-결선 및 △-결선

- 각 결선에서 선간전압과 상전압, 선전류와 상전류의 관계

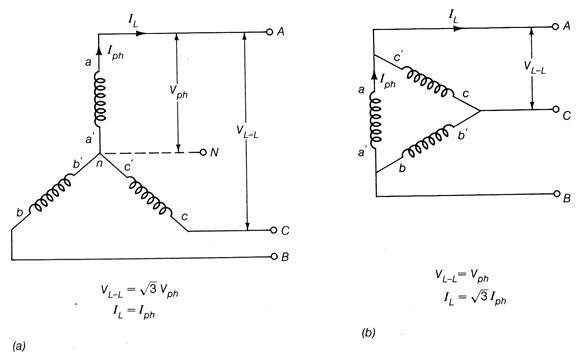

< Fig02. (a) 평형 Y-결선 (b) 평형 △-결선 >



2) Y-결선에서 상전압과 선간전압의 페이저도

반응형



< Fig03. 평형 Y-결선에서 페이저도 >

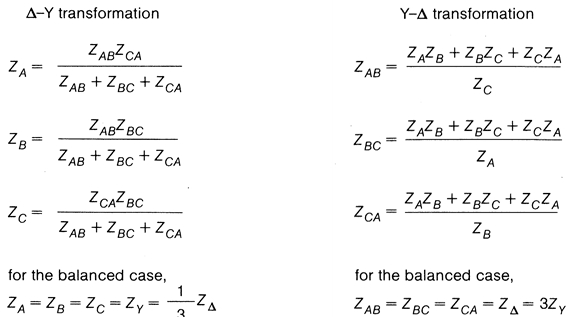

3) Y-△ 및 △-Y 변환







2. 3상 변압기의 결선

단상 core type 변압기의 3개 결합으로부터 실제 3상 core type 변압기의 구조에 이르기까지의 과정

아래의 식을 보면 그림(a)에서 인접한 요크부분의 단면적을 단상의 경우와 같도록 가능하다.

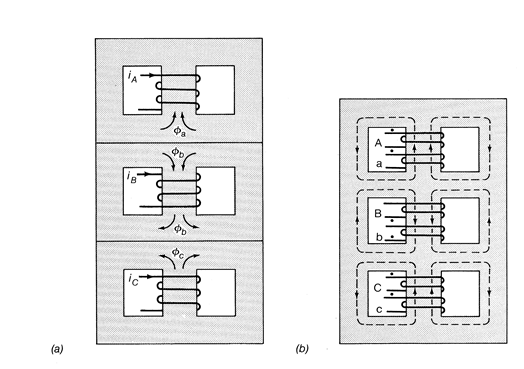

< Fig04. 3상 shell type 변압기의 철심구조 변환 >



1) Y-Y 결선

1차, 2차의 선간전압과 상전압, 선전류와 상전류의 관계는 그림과 같다. 여기서 권선비는

선간전압에 비하여 각 권선의 상전압이 작으므로 고압에서 활용된다.

Y-Y 결선은 2가지 문제점이 있다.

① 불평형 부하에서 변압기의 상전압은 불평형을 나타낸다.

② 3고조파 전압이 문제가 된다. - 각 상의 3 고조파는 동상이므로 3상의 합은 영이 아님.



※ 대책

① 중성점을 접지하여 3고조파 전류가 흐르도록 한다.

② △ 결선의 제 3권선을 추가하여 3고조파 전류가 순환하도록 한다.

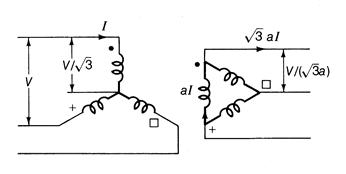

2)Y-△ 결선

1차 및 2차의 선간전압 비가 작으므로 강압용으로 활용된다.

Y-△ 결선의 1차, 2차 전압 페이저도는 다음과 같은 5단계를 거쳐 이루어진다.

① 그림 (b)와 같이 1차측 Y 권선의 페이저를 그린다.

② 각 권선의 페이저를 그림 (a)의 1차측으로 옮긴다.

③ 그림 (a)에서 각 상 변압기의 2차측에 1차측 페이저와 동상인 페이저를 그린다.

④ 1차측의 dot 표시와 기호에 맞추어 2차측의 페이저 양단에 기호를 붙인다.

⑤ 그림(a)의 2차측 페이저를 그림(b)의 우측 그림과 같이 완성한다. 그림 (b)에서 VAN은 Van보다 위상이 30°앞선다.

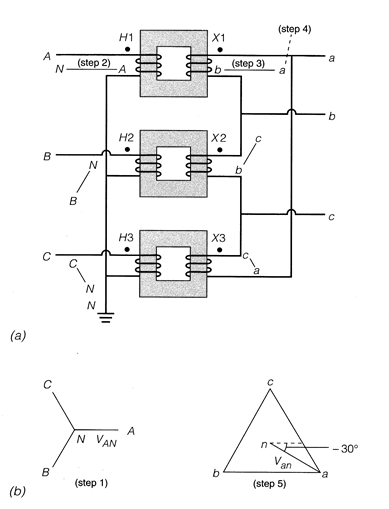

< 럏05. Y-△ 결선 변압기의 코일 배치 및 페이저도 >

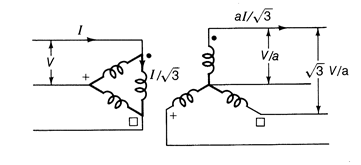

3) △-Y 결선

1차 및 2차의 선간전압 비가 크므로 승압용으로 활용된다.

1차, 2차 전압이 30°위상 차를 가지므로 병렬운전 등에 유의

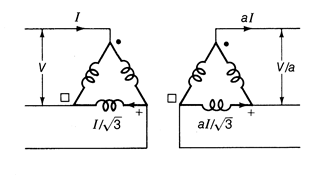

4) △-△ 결선

선간전압이 직접 각 권선에 걸리며, 중 전압용으로 활용된다.

3상 중 1상의 고장에서 V 결선으로 이용 가능하다.
