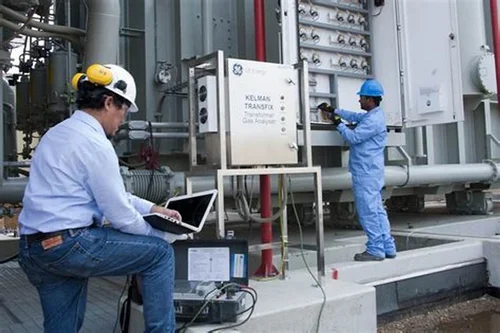

1. 변압기 점검의 목적과 점검의 종류

점검에는 여러가의 종류가 있다. 현장에서 흔히하는 일상점검, 주기를 가지고 하는 정기점검(정전시)과 임시 긴급점검이(사고나 사고와 관련된) 있다.



1) 변압기 점검의 목적

점검의 목적은 사고의 초기적 현상을 발견하는 데 있으며 또한 사고를 미연에 방지하는 데에 목적이 있다.

보수 점검의 효과는 일상의 점검 데이터 축적에 의해서 비로소 기대할수 있다. 아래의 표에 의해 각 점검의 목적을 상세히 나타냈다.

점검의 종류	점 검 의 목 적
일상점검 (순회점검)	일상에 수시로 순회점검에 의해 주로 육안에 의해 관찰로 점검하는 것이다. 전기설비의 운전중에 이상의 유무를 조사한다. 냄새, 소리, 변색, 파손등을 확인함과 동시에 전압, 전류, 전력, 역률등을 체크하여 운전상태를 관리한다.
정기점검 (정밀정검)	일정기간에, 예를들면 연1회 또는 연2회의 각 항목에 대해서 정밀하게 점검을 하는 것이다. 전기설비를 정전시켜 일상점검에서 측정, 점검하지 못했던 항목 에 대해서 측정, 시험을 행한다.
임시점검 (긴급점검)	전기사고나 전기설비의 이상이 발생했을 때 점검, 측정, 시험에 의해서 원인을 조사하여 보수하고 재발 방지의 대책을 수립하기 위한 점검이다. 또한 강우라든지 낙뇌의 계절, 태풍내습에 방지하기 위한 점검도 임시점검 이라고 부르고 있다.

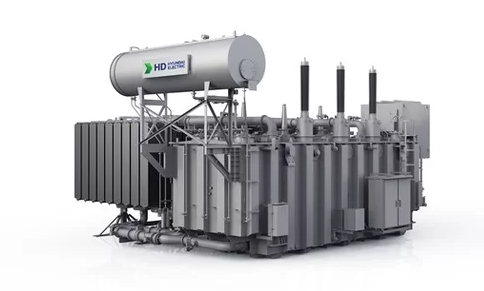

2. 주 변압기

◈. 주변압기 점검요령

반응형



점검개소	점 검 항 목	요 점	이상의 원인
변압기 본체 (외함)	유 온	일정한 장소에서 측정한 주위온도 와 부하량 및 온도계의 지침을 기 록하여 과거의 데이터와 비교한다	변압기 내부이상 냉각기의 능력저하 온도계 지시 불량
	이상음 진동	일상시와 다른소리, 단속음,진동등 에 주의하여 그 발생장소를 추정한다.	과여자, 내부 또는 외부의 조임이완 유중방전
	누 유	콘서베이타 연결부,붓싱,방압장치 등 누유여부를 육안 점검하고 분 필가루 등을 칠해두면 알기 쉽다.	패킹의 열화, 이완, 용접부의 균열
흡습 호흡기	호 흡 상 황 점 검	실리카 겔의 변색, 기포의 발생상 황, 외관의 이상을 체크한다.	실리카 겔의 열화, 막힘
붓싱단자	누 유	애자의 변색이나, 붓싱부의 누유에 주의한다.	패킹의 열화, 이완 및 애자의 파손,
	과 열 균 열	미리 단자에 온도테이프를 붙여 놓고 체크한다. 진애, 염분의 부착, 코로나 음에도 주의한다.	조임개소의 이완, 과부하, 외부원인의 파손, 내부원인의 파손
방압장치	누 유 방압판 균 열	방압판의 균열, 방출안전장치의 동작유무,방압판의 이완에 의한 누유를 체크 한다.	방압판의 열화 패킹의 열화
콘서 베이타	유 면	절연유 온도와 유면의 관계를 유 면계에 의해서 체크하여 기록한다	누유, 빗물침입 유면계 지시 불량
절연유	유 색 내 압 산 가	육안점검에 의해 유색의 변화를 체크하고, 내압 및 산가의 변화를 주기적으로 체크한다.	절연유가 공기중의 산 소와 수분이 흡입,내부 권선의 부분 절연파괴 로 인한 부분방전으로 절연유의 열화가 진행
접지 터미널	조임, 이탈 여부	접지 터미널의 조임이 이완 되지 않았는지 확인한다	접속불량, 소손





3. 단권 변압기

◈. 단권변압기 점검요령

점검개소	점검항목	요 점	이상의 원인
변압기 본체 (외함)	유 온	일정한 장소에서 측정한 주위온도와 부하량 및 온도계의 지침을 기록하여과거의 데이터와 비교한다	변압기 내부이상 냉각기의 능력저하 온도계 지시 불량
	이상음 진동	일상시와 다른소리,단속음,진동등 에 주의하여그 발생장소를 추정한다.	과여자, 내부 또는 외부의 조임이완 유중방전
	누 유	콘서베이타 연결부, 붓싱,방압 장치등 누유여부를육안 점검하고 분필가루 등을 칠해두면 알기 쉽다.	패킹의 열화, 이완, 용접부의 균열
붓싱 단자	누 유	애자의 변색이나, 붓싱부의 누유에 주의한다.	패킹의 열화, 이완 및 애자의 파손,
	과 열 균 열	미리 단자에 온도테이프를 붙여 놓고 체크한다. 진애,염분의 부착, 코로나음에도 주의한다.	조임개소의 이완,과부하 외부원인의 파손, 내부원인의 파손
방압 장치	누 유 방압판의 균열	방압판의 균열, 방출안전장치의 동작유무,방압판의 이완에 의한 누유를 체크한다.	방압판 및 패킹의 열화
콘서 베이타	유 면	절연유 온도와 유면의 관계를 유면계에 의해서 체크하여 기록한다	누유, 빗물침입 유면계 지시 불량
절연유	유 색 내 압 산 가	육안점검에 의해 유색의 변화를 체크하고, 내압 및산가의 변화를 주기적으로 체크한다.	절연유가 공기중의 산소 와 수분이 혼입, 내부권선 부분 절연 파괴로 인한 부분방전으로 절연유의 열화가 진행
접지 터미널	조임, 이탈 여부	접지 터미널의 조임이 이완 되지 않았는지 확인한다	접속불량, 소손
브흐홀쯔 릴레이	유면	계전기 내부에 이상GAS로 인한 유면의 변화 체크	변압기 내부의 이상 GAS발생.





4. 유입 소형 변압기

◈. 유입 소형 변압기 점검요령

점검개소	점검항목	요 점	이상의 원인
변압기 본체 (외함)	유온	일정한 장소에서 측정한주위 온 도와 부하량 및 온도계의 지침 을 기록하여 과거의 데이터와 비교한다	변압기 내부이상 냉각기의 능력저하 온도계 지시 불량
	이상음 진동	일상시와 다른소리,단속음,진동 등에 주의하여 그 발생장소를 추정한다.	과여자, 내부 또는 외부의 조임이완 유중방전
	누유	본체 방청개소, 붓싱부 및 용접부	패킹의 열화, 이완, 용접부의 균열
흡습 호흡기	호흡상황의 점검	실리카 겔의 변색, 기포의 발생상황, 외관의 이상을 체크한다.	실리카 겔의 열화, 막힘
붓싱 단자	누유	애자의 변색이나, 붓싱부의 누유에 주의한다.	패킹의 열화, 이완 및 애자의 파손,
	과열 균열	미리 단자에 온도테이프를 붙여 놓고 체크한다. 진애,염분의 부착, 코로나음에도 주의한다.	조임개소의 이완, 과부하, 외부원인의 파손, 내부원인의 파손
절연유	유색 내압 산가	육안점검에 의해 유색의 변화를 체크하고, 내압 및 산가의 변화 를 주기적으로 체크한다.	절연유가 공기중의 산소와 수분이 흡입, 내부권선의 부분 절연 파괴로 인한 부분 방전으로 절연유의 열화가 진행
접지 터미널	조임,이탈 여부	접지 터미널의 조임이 이완 되지 않았는지 확인한다	접속불량, 소손
캣치 홀더	휴즈상태	과부하로 인한 휴즈의 용융상태 육안점검	과부하, 정격용량 미달
1차, 2차 접속부	접속조임 상태	1차접속부, COS접속부, 2차 접속부 캣치홀더 접속부 접속상태 체크	설치초기, 작업후 접속상태 불량

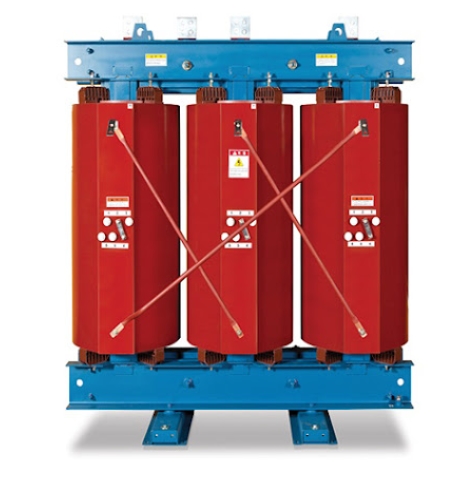

5. 몰드 변압기

◈. 몰드변압기 점검요령

점검개소	점검항목	요 점	이상의 원인
변압기 본체 (외함)	이상음 진동	일상시와 다른소리, 단속 음, 진동 등에 주의하여 그 발생장소를 추정한다.	과여자, 내부 또는 외부의 조임이완
붓싱단자	과 열 균 열	미리 단자에 온도테이프를 붙여놓고 체크한다. 진애, 염분의 부착, 코로나음에 도 주의한다.	조임개소의 이완, 과부하, 외부원인의 파손, 내부원인의 파손
접지터미널	조임,이탈 여부	접지 터미널의 조임이 이완 되지 않았는지 확인한다	접속불량, 소손
캣치홀더	휴즈상태	과부하로 인한 휴즈의 용융상태 육안점검	과부하, 정격용량 미달
1차, 2차 접속부	접속조임 상태	1차접속부, COS접속부, 2차 접속부, 캣치홀더 접속부 접속상태 체크	설치초기, 작업후 접속상태 불량
