1. 변압기 기능 및 구조
저전류 고전압을 대전류 저전압으로 변환 또는 역변환

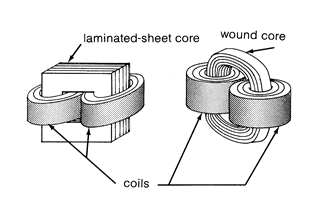

1) 변압기 외관 및 권선 배치
< Core type >
< Shell type >
2) 변압기의 주요 구성 요소
- core, yoke, clamping device
- primary, secondary, tertiary windings, R-spacer, V-spacer, conductor insulation
- winding insulation, bracing
- tank, cooler, conservator, other auxiliaries
- bushing, tap-changer, terminal
3) 적철심 코아
철심의 직경은 변하지 않고 철심의 단면적을 최대한으로 키우기 위해 철심 적층단을 늘려야 함.
설계자가 고려할 변압기 사용 조건
① 주위 온도 - 최대, 최소
② 주위 환경 - 폭발성 대기 조건(열대 기후 조건, 습도조건 등)
③ 고도
④ 옥내, 옥외, 옥상, 전주, 지하 설치
⑤ 소음 제약
⑥ 외형 치수의 제약
⑦ 기후 조건
⑧ 물류, 수송 조건
4) 설계자가 고려할 변압기 성능 특성
① 변압기 용량 (KVA)
② 1차 전압
③ 2차 전압
④ 상 수 - 단상, 삼상 등
⑤ 주파수
⑥ 결선 - Y, Δ 등
⑦ 절연 강도
⑧ 과부하 용량
⑨ 온도 상승
⑩ 손실 - 철손, 동손, 효율
⑪ 소음
⑫ 임피던스, 누설 리액턴스
⑬ 전압 변동율
* 기타 고려 사항 - 냉각 방식
단락시의 기계적 강도
tap 범위
2. 변압기 모델 및 여자

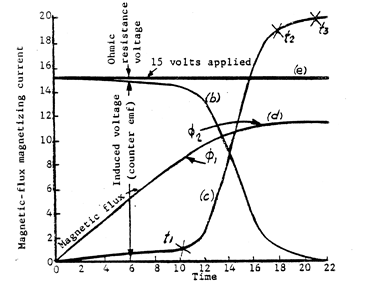

1) 변압기 1차측에 직류여자
- 과도상태 ( 무부하 )
① 철심의 자화곡선
② 유도전압 변화 (역기전력, Lenz's law)
③ 전류 변화
④ 자속 변화
⑤ 인가 전압

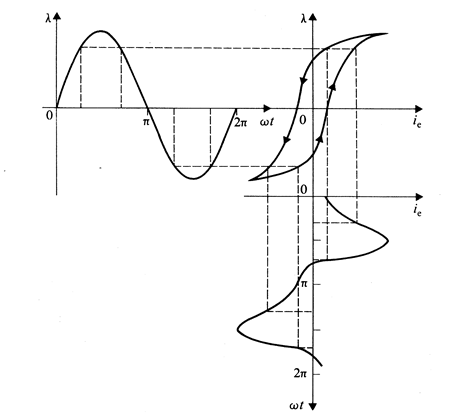

2) 변압기 1차측에 교류여자
- 정상상태 (무부하, 권선저항 무시)

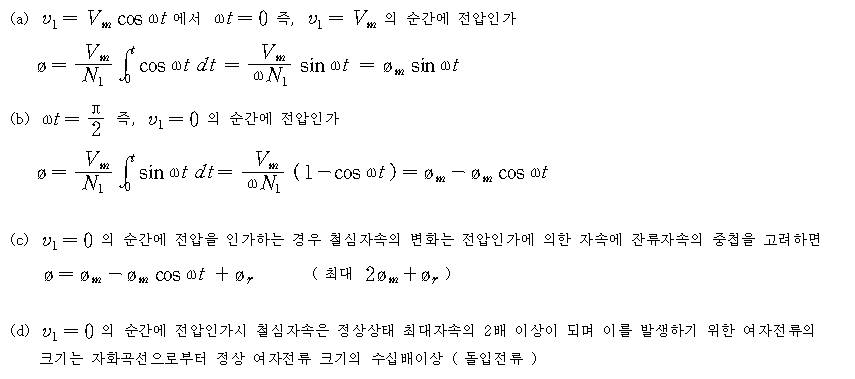

3) 변압기 1차측에 교류여자
- 과도상태 (무부하, , 권선저항 무시)
4) 자속 및 돌입전류

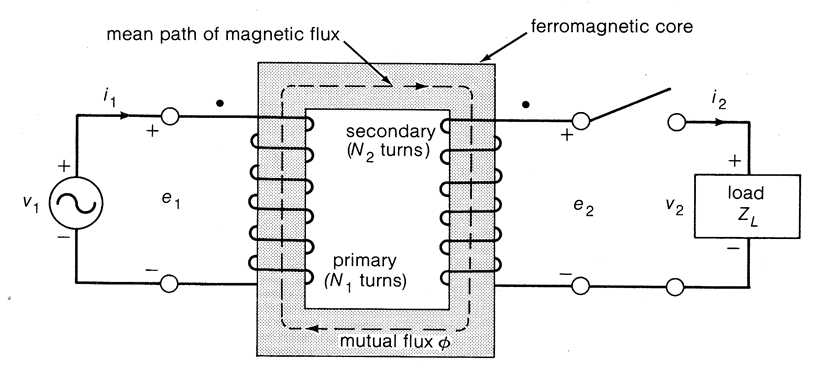

3. 이상적인 변압기
- 철손, 동손, 누설 무시, 투자율 무한대

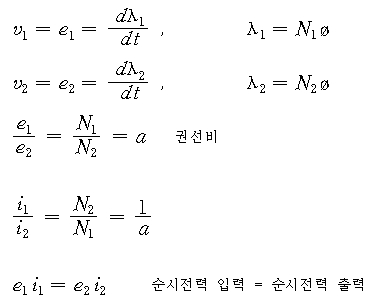

1) 전압 및 자속의 실효값, 최대값
2) Phasor form

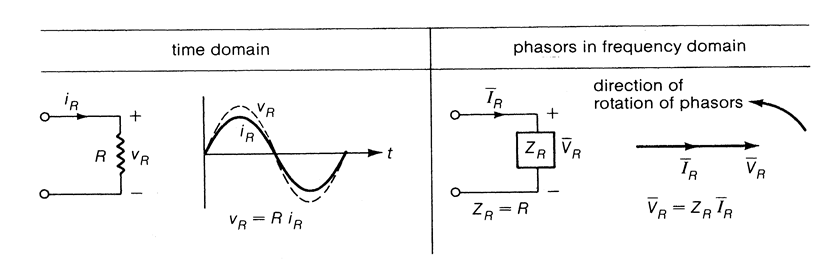

① 회로 요소 R 에서 전압 - 전류 phasor

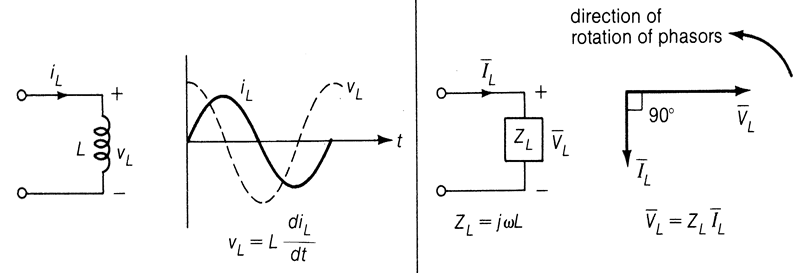

② 회로 요소 L 에서 전압 - 전류 phasor
③ 회로 요소 C 에서 전압 - 전류 phasor

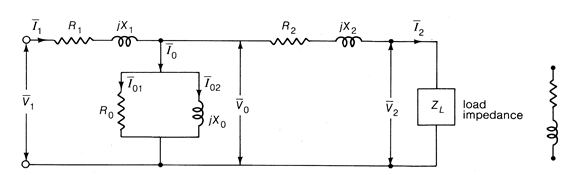

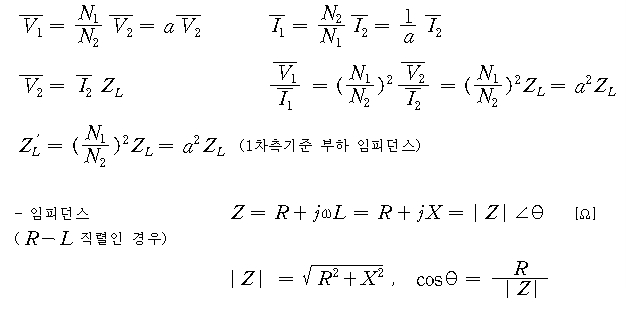

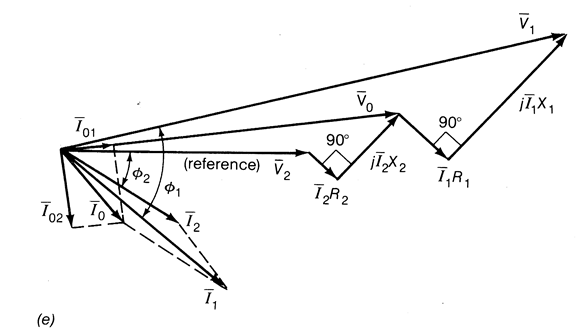

3) 변압기 등가회로 및 백터도
4. 변압기의 전압방정식

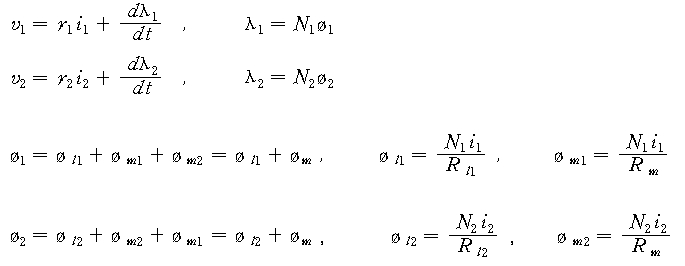

1) 순시방정식 ( 철손 무시 )
누설자속이 있을 시

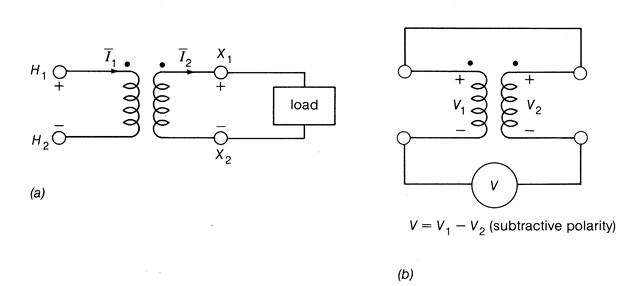

5. 변압기 극성
a) 극성 표시 : 고압측 H1, H2 / 저압측 X1, X2
b) 극성 시험 : 그림과 같이 결선하여 한쪽 권선에 전압을 인가하고 그림과 같이 측정하면
극성이 일치하는 경우에 V=V1-V2
극성이 일치하지 않는 경우에 V=V1+V2

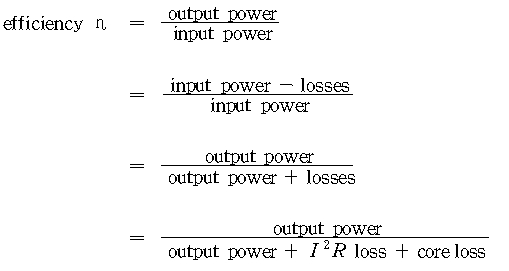

6. 변압기 효율
근사등가회로에서,
