변압기 기초원리 및 이론(Transformer Basics and Principles)

변압기 기초원리 및 이론(Transformer Basics and Principles)





1. 변압기 기초이론

변압기란 자기회로로 결합된 두 개 이상의 권선으로 구성된 정지기기이며, 전자유도 현상에 의해 같은 주파수로 전력을 수송하고 전압, 전류를 변환시키는 전력계통에 사용되는 전기기기이다.





2. 자계

- Ampere의 주회적분 법칙

- 자계중에 임의의 폐곡선에 따르는 선적분은 폐곡선으로 된 평면을 관통하는 전류와 같다.





1) 자계의 세기

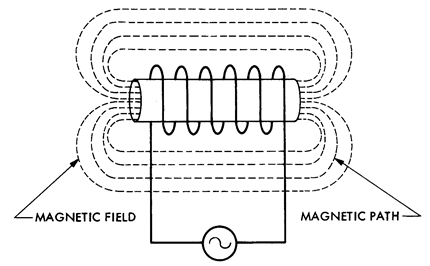

2) 공심코일 - 직류여자

  ※ 자계의 세기 (진공중)

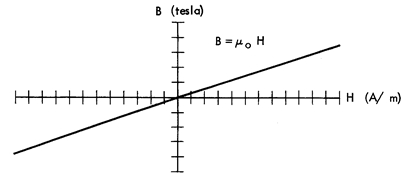

3) 투자율



4) 기자력 ( mmf )



5) 공심코일 - 교류여자

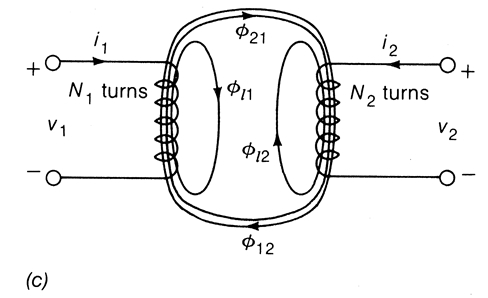

6) 공심코일 변압기

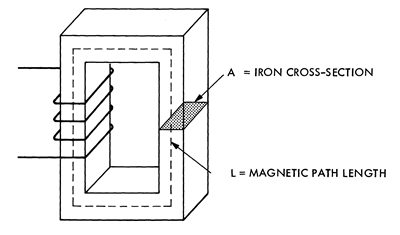

2. 철심코일

반응형

1) 자계





2) 자화현상



3) 투자율



4) 자화곡선

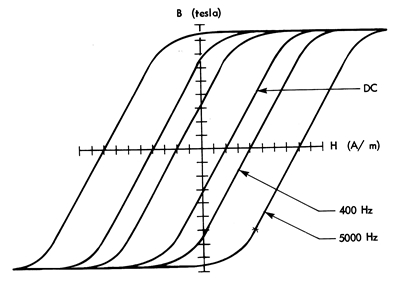

< B - H 곡선 >

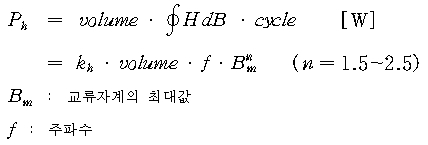

5) 철손(Hysteresis loss)

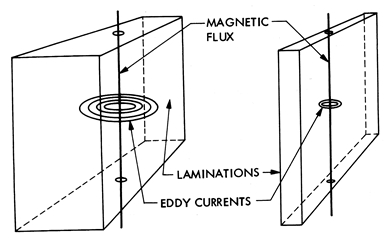

6) 와류손(Eddy current loss)

0.23, 0.27, 0.3, 0.35 ～ 5 mm for power application

0.01～ 0.5 mm for electronics application



7) 아몰퍼스메탈코어(Amorphous metal core)

- silicon steel core 손실의 1/3정도





3. 자기회로

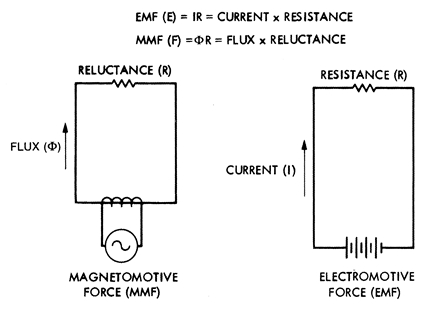

1) 기자력

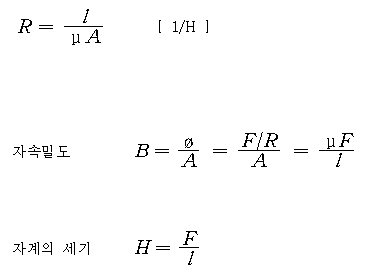

2) 자기저항(Reluctance)

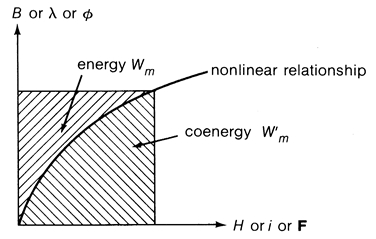

3) 자기에너지





4) 리액턴스







4. 자기결합 회로



1) Voltage equation



2) Magnetic energy





3) 코일 극성

- 자기결합 코일에서 상호자속은 각 코일의 권선방향에 따라서 쇄교자속의 증가나 감소가 이루어진다.

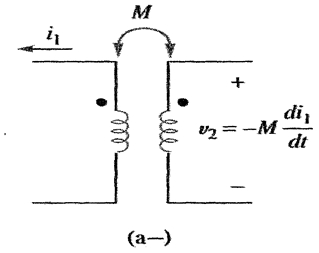

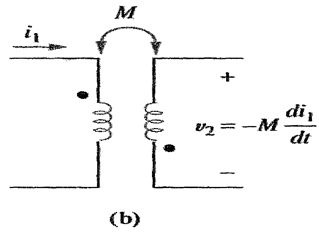

이를 나타내는 코일의 극성표시 dot 및 전류 방향에 의해 아래 그림과 같이 상호 유도전압의 극성이 결정된다.

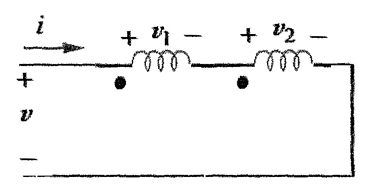

4) 직렬연결





5) 병렬연결
