1. 디지털 (Digital)과 아날로그 (Analog)

아날로그 회로는 아날로그 신호 즉 시간에 따라 연속적으로 변화하는 전류 또는 전압을 다루는 회로로서 전류나 전압의 미세한 변화에도 반응을 일으킬 수 있다. 라디오, 텔레비전, 녹음기 등과 같은 종래의 가전제품들은 아날로그 회로들로 구성되는 시스템이다. 디지털이란 어떤 정보가 비연속적인 값에 의해 표현되는 것을 의미하며 컴퓨터의 2진 디지털 회로가 대표적인 시스템이다.

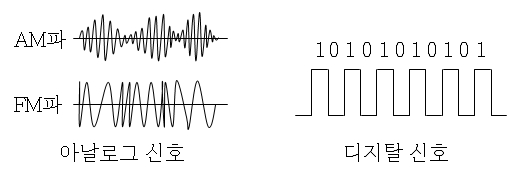

< Fig01. 아날로그 신호와 디지털 신호 >





2. 디지털 시스템의 특징

반응형

디지털 시스템과 아날로그 시스템을 비교하여 디지털 시스템의 특징을 살펴보면 다음과 같다.

① 아날로그 시스템에 비해 신뢰도가 높다. 아날로그 신호는 파형이나 진폭 및 주파수 등으로 표현되므로 처리하거나 전송하는 도중에 왜곡될 가능성이 많은데 비하여 디지털 시스템에서 다루는 신호는 두 가지 전압 즉 2진수인 1(High)과 0(Low)으로 나타내므로 전송과정이나 처리 과정에서 정보가 왜곡될 가능성이 적기 때문이다.

② 측정 오차가 없다. 출력이 숫자로 표시되어 눈금을 읽을 때 생기는 오차가 없기 때문이다.

③ 반도체 기억장치 또는 자성체를 이용하는 기억장치에 쉽게 기억 시킬 수 있다.

④ 집적회로의 발달로 디지털 집적회로를 값싸게 쉽게 구할 수 있어 시스템을 구성하기가 용이하고 경제성이 높다.

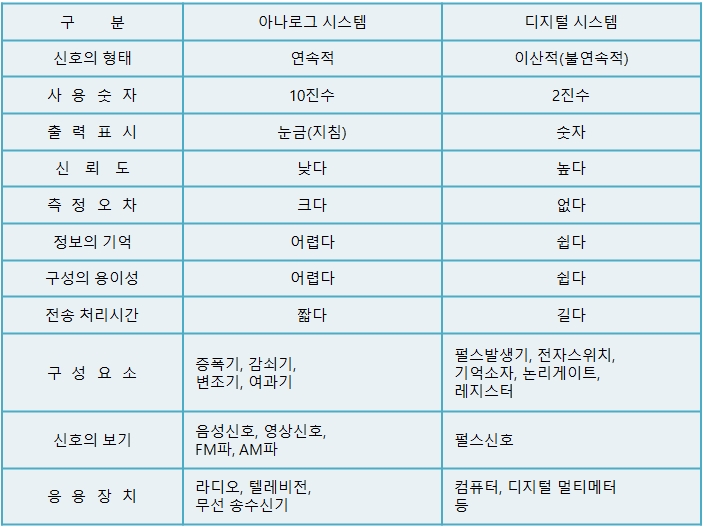

< Fig02. 아나로그 시스템과 디지털 시스템의 특성 비교 >



디지털 분야에서는 수의 체계를 먼저 살펴볼 필요가 있다. 수의 체계라면  진법을 의미하는데 우리가 일반적으로 사용하는 진

법에는 주로 0 에서 9까지를 이용한 10진법을 많이 사용하며  그 이외에도  시간과 날짜를 계산하는 경우에  이용되는  60진법과  24진법 등 다양하게 있으나 중요한 10진법과 2진법 만 다루기로 하겠다.

2진법이란 0과 1의  두 숫자만을 갖고 변화를 하는 진법으로  이는 컴퓨터가 알아들을 수 있는 언어이기도 하다.





3. 진수의 변환

여러가지의 진수중 10진수와 디지탈에 활용하는 2진수의 변환에 대해서만 알아보면 10진수를 2진수로 고치려면 임의의 10진수를 2로 계속해서 나누다 보면 나눌 때마다 남는 1의 수를  나중에는 밑에서부터 거꾸로 붙여주면 동일한 표현의 2진수가 된다.

Ex) 10진수를 10(10)을 2진수화 하게 되면 다음과 같다.

2진수의 표기방법은 1010(2)과 같이 표기한다
