전기기계기구의 방수시험 및 고형물의 침입에 대한 보호등급(KSC-0904)

전기기계기구의 방수시험 및 고형물의 침입에 대한 보호등급(KSC-0904)





1. 적용범위

이 규격은 전기기계기구(이하 기기라 한다)의 방수시험 및 고형물의 침입에 대한 보호 등급에 대하여 규정한다. 또한 본체에 따르지 않는 경우는 부속서에 따른다.

[비고]

1) 이 규격의 대응 국제규격은 다음과 같다

IEC 529(1989) Degrees of Protection Provided by Enclosures(IP code)

2) 이 규격 중 { }안의 단위 및 수치는 종래 단위에 따른 것으로 참고로 병기한 것이다.



2. 방수의 종류 및 정의

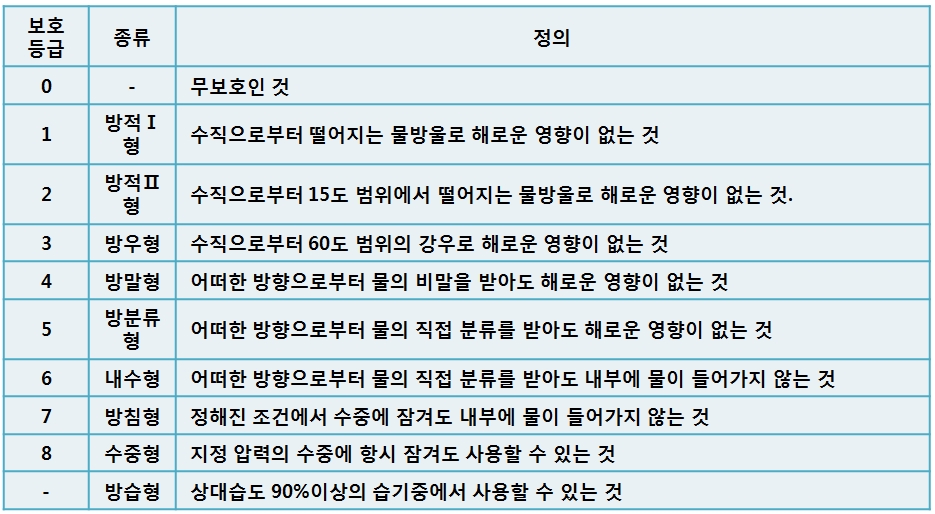

[표1] 방수의 종류 및 정의





3. 방수의 성능

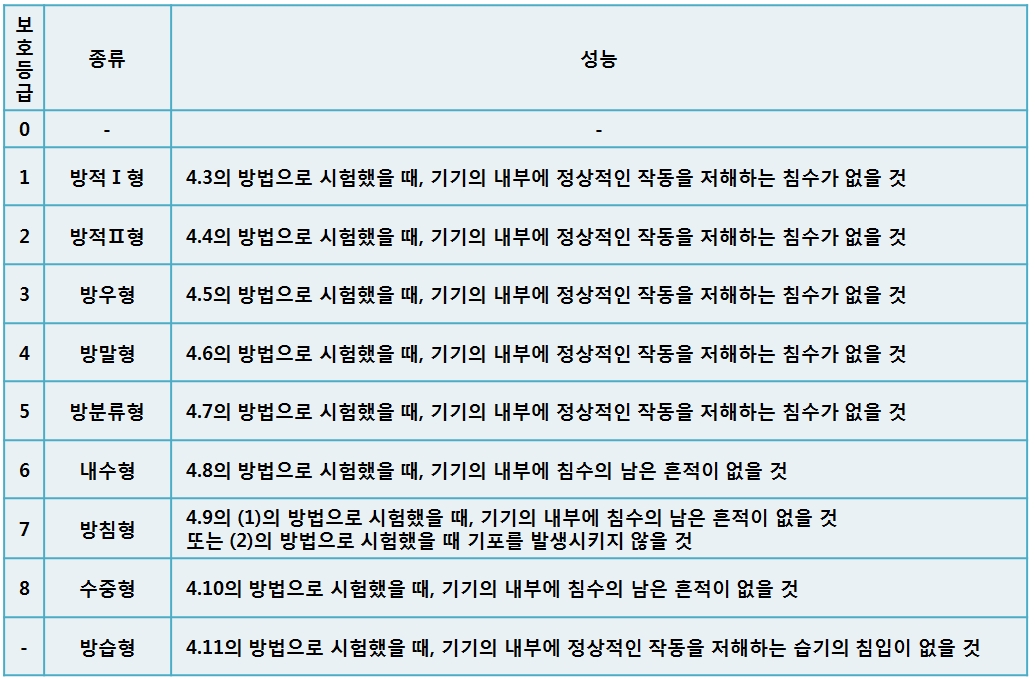

[표2] 방수의 성능



4. 시험

4.1 시험상태는 특별히 명기하지 않는 한 상온의 장소에서 참물을 사용하여 하는 것으로 한다.

4.2 보호등급 0(무보호)에 대한 시험은 하지 않는다.

4.3 보호등급1(방적Ⅰ형)에 대한시험

기기를 정규의 부착상태로 하고, 그 위쪽 200mm이상의 높이에서 매분 1(0, +0.5)mm의 강수량으로 10분 동안 물을 떨어뜨린다.

4.4 보호등급 2(방적Ⅱ형)에 대한 시험

기기를 정규의 부착상태에서 4방향(전후좌우)에 수직으로부터 15도 기울이고, 그 위쪽 200mm이상의 높이에서 매분 3(0, +0.5)mm의 강수량으로 각 방향에 대하여 2.5분 합계 10분 동안 물을 떨어뜨린다.

4.5 보호등급 3(방우형)에 대한 시험

기기를 정규의 부착상태로 하고, 그 위쪽 300~500mm의 높이에서 수직으로부터 양쪽 60도까지의 전범위에 걸쳐 물뿌리개를 사용하여 살수한다. 살수량은 매분 10±0.5ℓ, 수압은 50~150kpa(0.51~1.53kgf/㎠), 시험시간은 기기의 외곽 표면적(부착부 면적은 제외한다) 1㎡당 1분으로 최저 5분 이상으로 한다.

4.6 보호등급 4(방말형)에 대한 시험

기기를 정규의 부착상태로 하고, 그 위쪽, 300~500mm의 높이에서 수직으로부터 양쪽 180도까지의 전범위에 걸쳐 물뿌리개를 사용하여 살수한다. 살수량은 매분 10±0.5ℓ, 수압은 50~150kpa(0.51~1.53kgf/㎠), 시험시간은 기기의 외곽 표면적(부착부 면적은 제외한다) 1㎡당 1분으로 최저 5분 이상으로 한다.

4.7 보호등급 5(방분류형)에 대한 시험

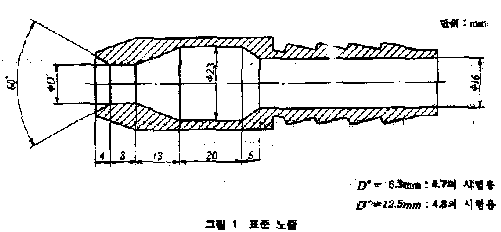

기기를 정규의 부착상태로 하고 그림1의 안지름 6.3mm의 노즐을 사용하여 모든 방향에서 물을 붓는다. 노즐과 기기사이의 거리는 2.5~3m, 살수량은 매분 12.5ℓ±5%, 물 흐름의 크기는 노즐 앞끝으로부터 2.5m의 위치에서 약 φ40mm의 굵기, 시험시간은 기기의 외곽 표면적 1㎡당 1분으로 최저 3분 이상으로 한다.

4.8 보호등급 6(내수형)에 대한 시험

기기를 정규의 부착상태로 하고 그림1의 안지름 12.5mm의 노즐을 사용하여 모든 방향에서 물을 붓는다. 노즐과 기기사이의 거리는 2.5~3m, 살수량은 매분 100ℓ±5%, 물 흐름의 크기는 노즐 앞끝으로부터 2.5m의 위치에서 약 φ120mm의 굵기, 시험시간은 기기의 외곽 표면적 1㎡당 1분으로 최저 3분 이상으로 한다.

4.9 보호등급 7(방침형)에 대한 시험

(1) 기기의 최상부가 수면아래 150mm보다 깊고, 최하부가 수면아래 1m보다 깊은 위치가 되도록 하여 30분 동안 수중에 방치한다. 이 경우 수온과 기기의 온도차는 5℃ 이하로 하는 것이 좋다.

(2) 기기의 외곽 표면에 비누액을 도포하거나, 또는 기기의 상부 표면까지 수중에 담가 기기내부에 4.90kpa(0.05kgf/㎠)의 공기압을 1분동안 가한다.

4.10 보호등급 8(수중형)에 대한 시험

인수,인도 당사자 간의 협정에 따른다.

4.11 방습시험

조명기구에 대하여 적용하는 것으로, 기구를 주위온도 35℃ 이상, 상대습도 90% 이상의 조 중에 점등상태에서 8시간 두고, 계속 상온 상습실 중에 소등 상태에서 16시간 방치한다. 이 조작을 10회 반복한다.



5. 방수의 종류표시

방수의 종류는 다음보기에 따라 표시한다.

[보기] IPX 3 (표1의 보호등급)

[비고] IP는 고형물질 및 물의 침입에 대한 보호등급을 나타내는 기호로, IP기호에 이어진 2개의 숫자로 나타낸다. 제1숫자는 고형물질의 침입에 대한 보호등급으로, 이것을 특별히 지정하지 않는 경우는 X로 하고, 제2 숫자는 물의 침입에 대한 보호등급을 나타낸다.
