방폭 전기기기의 선정비교 방법

방폭 전기기기의 선정비교 방법



전기설비기술기준, 산업안전보건법23조, 산업안전보건에 관한 규칙 333조 및 334조에서 정하는 특수장소에 적용하는 방폭 전기기기의 선정은 위험지역내의 상황과 폭발가능성 그리고 취부 등의 여러가지 요인을 종합검토하여 선정하여야만 안정성이 있는 제품을 선정하여야 한다. 또한, 반드시 검정을 필한 것을 사용하고 검정결과에 대한 통지서는 방폭기기의 보증내용연한까지 보관하는 것이 좋다.



1. 방폭 전기기기의 선정요건

방폭 전기기기 가 설치될 지역의 방폭 지역 등급구분

가스 등의 발화온도

내압방폭 구조의 경우 최대 안전 틈새

본질안전방폭구조의 경우 최소 점화 전류

압력 방폭구조 , 유입 방폭구조, 안전증 방폭구조의 경우 최고 표면온도

방폭 전기기기가 설치될 장소의 주변온도, 표고, 또는 상대습도, 먼지, 부식성, 가스 또는 습기등 환경조건

분진 방폭구조의 경우 분진의 도전성 유무

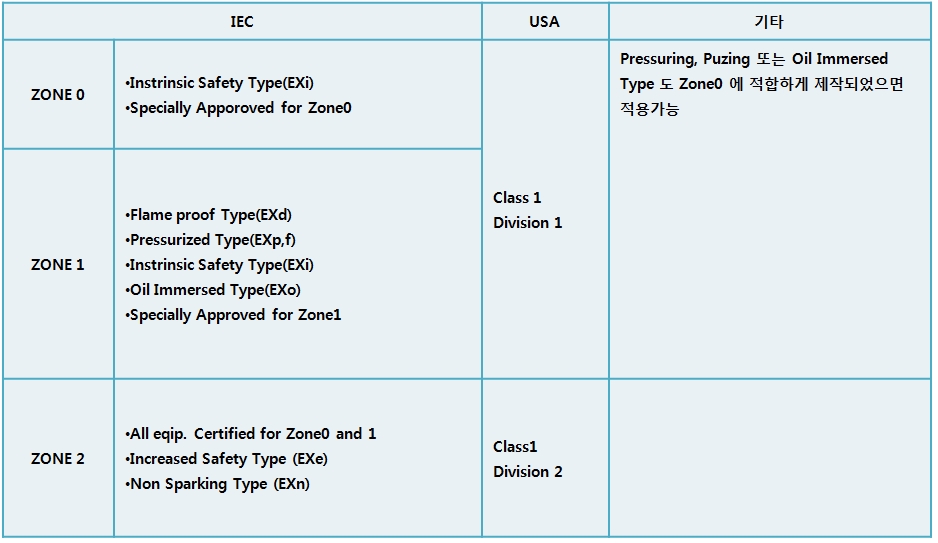

2. 방폭 전기기기의 선정원칙 - 가스위험 종별에 따른 전기기기 선정방법

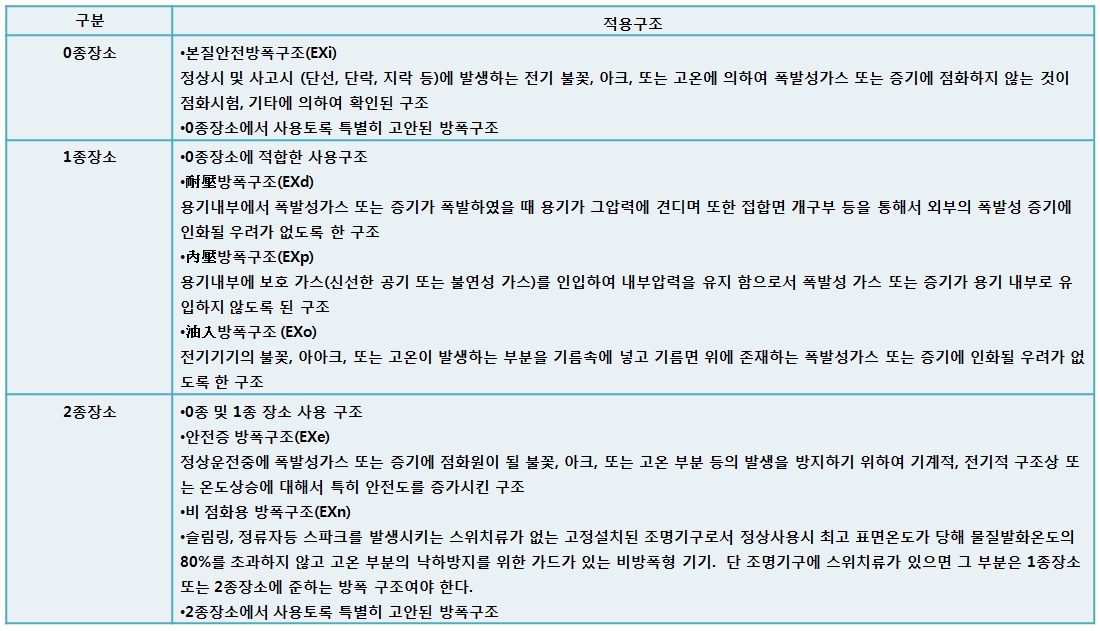

3. 방폭전기기기의 선정 - 선정 비교표

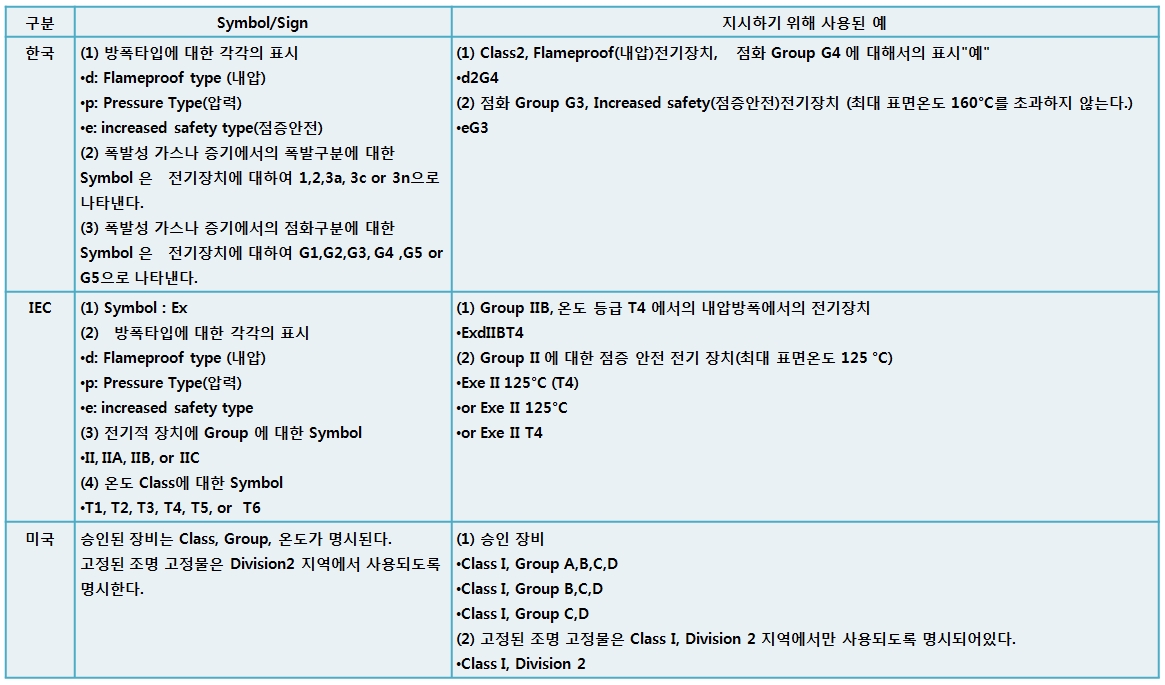

4.방폭 전기기기의 선정 - 방폭 전기기기, 기구의 표시 예

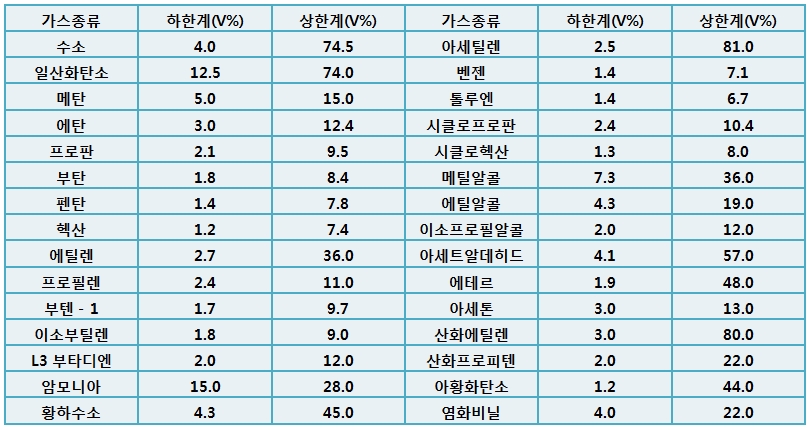

5. 가스종류별 폭발한계 (1atm 상온)

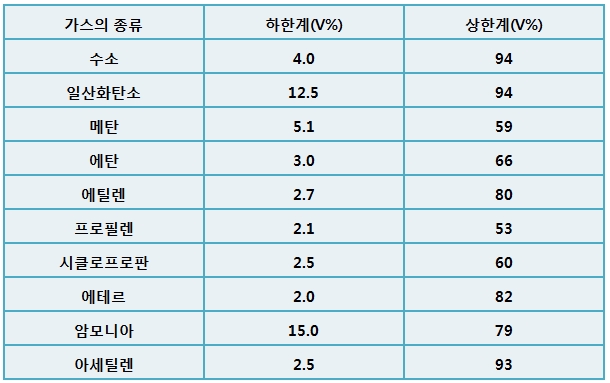

6. 산소중 폭발한계 (1atm 상온)
