전기집진장치(Dust Catcher)의 원리 및 특징

전기집진장치(Dust Catcher)의 원리 및 특징



1. 전기집진장치의 개요

전기집진장치는 공기중의 분진을 방전극의 코로나 방전으로 전하를 주고 전계에서 집진극으로 포집하는 것을 기본원리로 해로운 먼지나 미립자 등을 모아 제거하는 장치



2. 전기집진장치의 원리

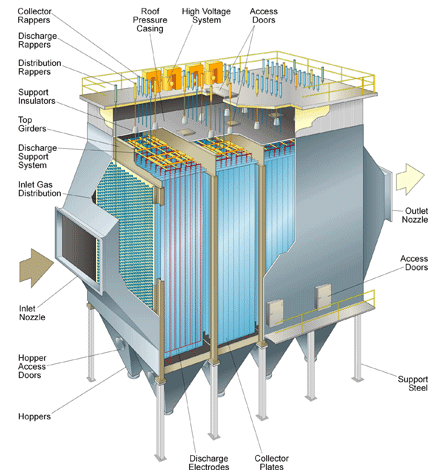

· 방전극과 집진극으로 구성되며 방전극에는 애자를 통하여 부(-)의 직류 고전압이 인가된다.

전압을 올려보면 어느 전압치를 넘어선 곳에서 방전극상의 부의 코로나 휘점이 나타나 코로나 방전이 일어나게 된다.

· 코로나 방전공간에 분진이 도입되면 분진은 곧 부에 대전되어 강력한 쿨 동력의 작용을 받고 집진극 상에 층상으로 집진 축적된다.



< 원통형 전기집진장치"예" >



★역전리(逆電離)

전기집진장치에서 전기저항이 매우 높은 더스트의 경우에는 집진극 위의 더스트 층의 절연파괴에 의해 집진극에서 코로나 방전이 발생되어 집진능력이 저하되는 현상.

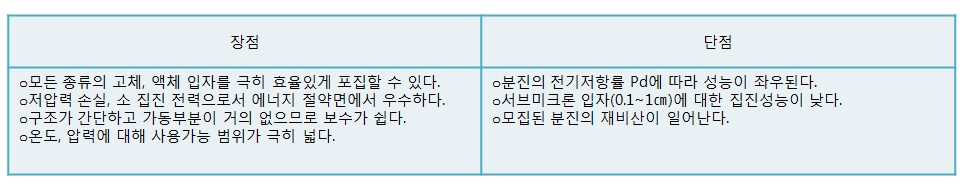

3. 전기 집진기의 특징



4. 용도

1) 실내공기 청정용

수술실, 전자부품 조립실, 기타 크린룸

2) 산업용

화력발전소, 대형 보일러설비, 제철소, 시멘트 등 플랜트설비



5. 배선

전기집진장치의 고압전원에는 직류뿐만 아니라 맥류나 펄스를 포함한 직류 또는 극성을 반전하는 것이 있다. 이들 전원은 변압기,정류소자 등을 일체로 하여 수납하고 있다. 또한 전원장치는 집진장치의 지붕 등에 시설하여 방전극까지 가까운 거리에 설치하는 것이 일반적이다. 따라서 1차측의 저압배선만으로 설계가 되고 있다. 기타 기술기준 참고
