1. 수신기 설치기준

1) 당해 특정소방대상물의 경계구역을 각각 표시할 수 있는 회선 수 이상의 수신기를 설치할 것

2) 4층 이상의 특정소방대상물에는 발신기와 전화통화가 가능한 수신기를 설치 할 것

3) 당해 특정특정소방대상물에 가스누설탐지설비가 설치된 경우에는 가스누설탐지설비로부터 가스누설신호를 수신하여 가스누설경보를 할 수 있는 수신기를 설치 할 것(가스누설탐지설비의 수신부를 별도로 설치한 경우에는 제외 )

4) 지하층·무창층으로 환기가 잘 아니되거나 실내면적이 40㎡ 미만인 장소, 감지기의 부착면과 실내바닥과의 사이가 2.3m 이하인 장소로서 일시적으로 발생한 열기 ·연기 또는 먼지등으로 인하여 감지기가 화재신호를 발신할 우려가 있는 때에는 축적기능 등이 있는 것으로 설치하여야 한다. 다만, 제7조제1항 단서 규정에 따라 감지기를 설치한 경우에는 그러하지 아니하다.

5) 수위실 등 상시 사람이 근무하는 장소에 설치할 것. 다만, 사람이 상시 근무하는 장소가 없는 경우에는 관계인이 쉽게 접근할 수 있고 관리가 용이한 장소에 설치할 수 있다.

6) 수신기가 설치된 장소에는 경계구역일람도를 비치할 것. 다만, 모든 수신기와 연결되어 각 수신기의 상황을 감시하고 제어할 수 있는 수신기 (이하 “주수신기 ”라 한다)를 설치하는 경우에는 주수신기를 제외한 기타 수신기는 그러하지 아니하다.

※ 경계구역일람도란 화재발생위치를 신속하게 확인하기 위하여 당해 건물의 경계구역이 어떻게 설정되어 있는지를 표시하는 도면을 말한다.

7) 수신기의 음향기구는 그 음량 및 음색이 다른 기기의 소음 등과 명확히 구별될 수 있는 것으로 할 것

8) 수신기는 감지기·중계기 또는 발신기가 작동하는 경계구역을 표시 할 수 있는 것으로 할 것

9) 하나의 경계구역은 하나의 표시등 또는 하나의 문자로 표시되도록 할 것

10) 수신기의 조작 스위치는 바닥으로부터의 높이가 0.8m 이상 1.5m 이하인 장소에 설치할 것

11) 하나의 특정소방대상물에 2 이상의 수신기를 설치하는 경우에는 수신기간 상호 연동하여 화재발생 상황을 각 수신기마다 확인할 수 있도록 할 것

12) 화재·가스·전기 등에 대한 종합방재반을 설치한 경우에는 당해 조작반에 수신기의 작동과 연동하여 감지기 ·중계기 또는 발신기가 작동하는 경계구역을 표시할 수 있는 것으로 할 것



2. P형 수신기 세부기능

P형 수신기는 제조회사에 따라 표시등 및 스위치의 형태가 다양할 수 있으나 일반적으로 표시등과 스위치들의 기능은 다음과 같다. 그리고 각 수신기마다 사용설명서가 부착되어 있어 이를 참조하면 표시등과 스위치들의 기능을 알 수 있다.

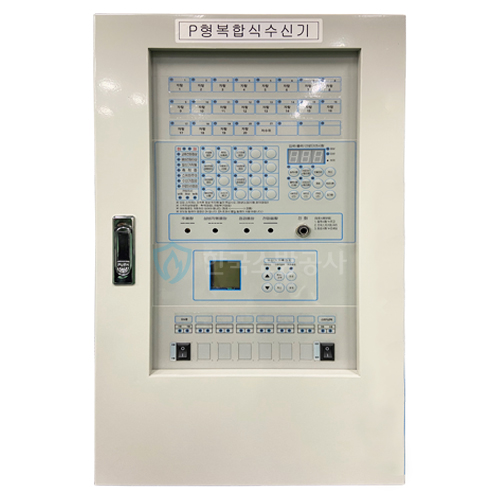

< Pig.01 수신기 >

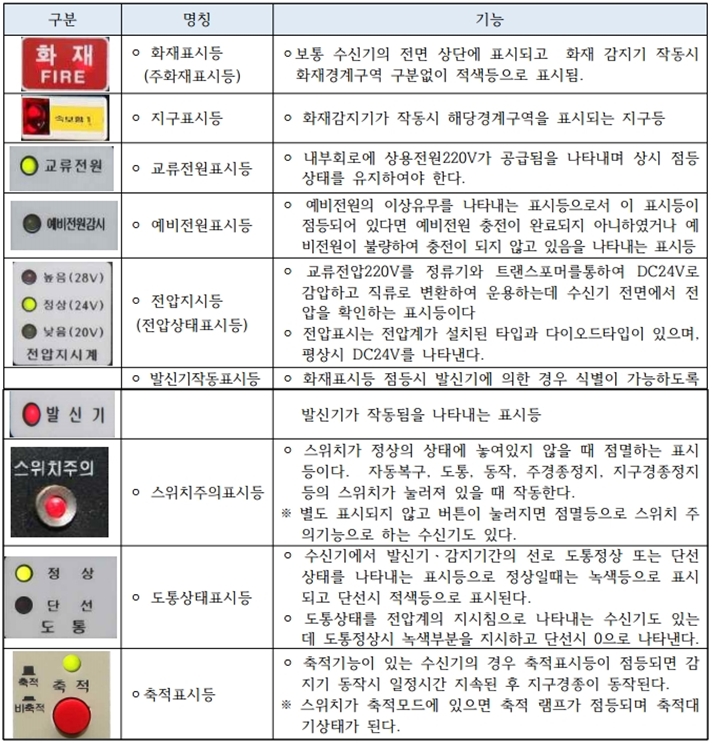

1) 표시등의 기능



2) 조작스위치의 기능



3. 수신기 시험방법

가. 화재표시 동작시험

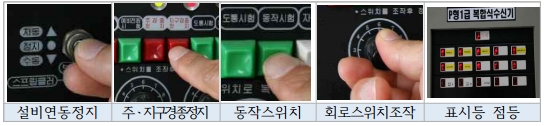

1) 수신기에서 동작버튼을 이용한 시험

① 건물내 재실자에게 안내방송등을 통하여 소방시설 검사를 실시함을 알려 동요없도록 조치한다.

② 수신기와 연동된 각종설비의 연동을 정지시킨다.

(싸이렌, 스프링클러설비 , 물분무등 소화설비 제연설비 , 방화설비 , 방송설비등)

③ 축척 , 비축척 기능이 있는 수신기는 스위치를 비축적스위치로 전환한다

④ 동작시험스위치를 누른다

⑤ 회로선택스위치를 1회로씩 돌려가며 각 회로의 화재표시등, 지구표시등, 음향장치의 동작상황을 확인한다.

⑥ 시험을 마치고 복구스위치를 눌러 동작상황을 해제한다.

⑦ 동작스위치를 해제하고 연동된 설비를 정상 으로 전환한다.



2) 해당 경계구역의 감지기 또는 발신기를 이용한 시험

① 시험전 사전 조치사항은 화재표시 동작시험과 동일하다

② 건물에 설치된 해당 구역의 감지기를 열ㆍ 연기감지기 시험기 또는 연기감지기 시험용 스프레이를 이용하여 동작시킨다

③ 수신반에 화재표시등과 지구표시등 및 주경종ㆍ 지구경종 동작상황을 확인한다.

④ 시험을 마치고 복구스위치를 눌러 동작상황을 해제한다.



나. 동시작동시험

1) 시험목적 : 감지기가 5회로 이상 동작되어도 수신기의 기능에 이상이 없는가를 시험

2) 시험방법

① 시험전 사전 조치사항은 화재표시 동작시험과 동일하다

② 수신기의 동작스위치를 누른다

③ 5회로를 동작시킨다

④ 화재표시등, 지구표시등5회로, 주경종, 지구경종 동작상황을 확인한다

⑤ 시험을 마치고 복구스위치를 눌러 동작상황을 해제한다

⑥ 동작스위치를 해제하고 연동된 설비를 정상 으로 전환한다

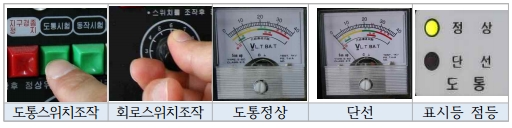

다. 도통시험

1) 시험목적 : 수신기에서 감지기회로의 단선유무등을 확인하기 위함이다

2) 시험방법

① 수신기의 도통시험스위치를 누른다

② 회로선택스위치를 돌려가며 각 회로의 단선여부를 확인한다

※ ◦ 각 회로의 누름스위치를 눌러 확인하는 수신기도 있다

◦ 도통정상표시등으로 확인하는 수신기가 있다

3) 가부판정

① 전압계가 있는 경우

◦ 전압계의 지시치가 2~6V 이면 정상

◦ 전압계의 지시치가 0V이면 단선

◦ 지구등 점등상태이면 단락

② 전압계가 없고 도통시험 확인등인 경우

◦ 정상LED등 점등시 정상

◦ 단선LED등 점등시 단선



※ 도통시험시 단선으로 표시되는 경우 원인

- 예비회로인 경우

- 감지기회로 말단에 종단저항이 없는 경우

- 감지기 선로가 단선된경우이므로 원인을 찾아 정비하여야 한다.



라. 예비전원시험

1) 목적 : 상용전원이 정전된 경우 자동적 예비전원으로 절환이 되며 , 예비전원으로 정상 동작할 수 있는 전압을 가지고 있는지를 검사하는 시험

2) 방법

① 예비전원시험 스위치를 누른다

② 전압계의 지시치가 적정범위 (24V)에 있는지를 확인한다.

③ 교류전원을 차단하여 자동절환 릴레이의 작동상황을 확인한다

※ 입력전원차단기 OFF 또는 수신기 내부 전원스위치 OFF
