검전기(Voltage Detector)의 사용법

검전기(Voltage Detector)의 사용법





1. 검전기의 원리

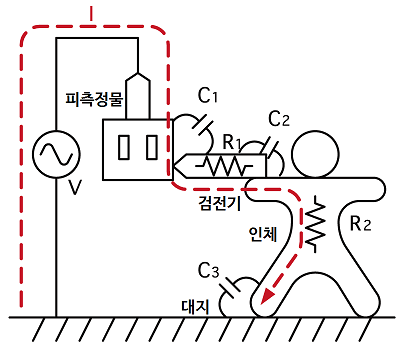

비접촉식 검전기는 일반적으로 정전 유도에 의한 전압 검출 방식을 채용하고 있습니다.

피측정물(콘센트 등)에 검전기를 연결한 경우 피측정물과 검전기의 사이에는 정전 용량이 생성됩니다. 동일하게 검전기와 인체, 인체와 대지 사이에도 정전 용량이 생성되어 피측정물이 활전 상태인 경우 검전기 및 인체를 경유하여 미세한 교류 전류가 흐릅니다.

이 미세한 교류 전류를 검전기 내부의 고저항으로 검출하고 빛 및 소리로 변환하여 표시합니다. 또한, 흐르는 전류는 1μA 미만이며 인체에 위험은 없습니다.

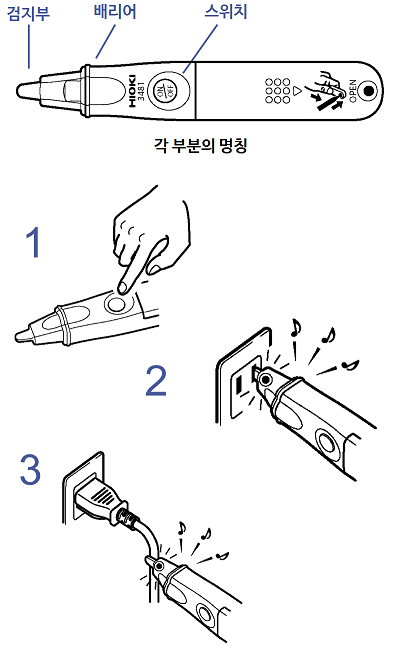

2. 검전기의 사용 방법

반응형

1) 스위치를 ON하기

전원 스위치를 누릅니다.

백색 LED가 점등하지 않는 경우 또는 발광이 약한 경우는 배터리를 교환해 주십시오.



2) 사전 동작 확인

본 기기를 확실하게 잡고 전압이 걸려있는 콘센트 등에 검지부를 닿게 하여 동작하는 것을 확인합니다.

・백색 LED 점멸하며 부저가 울림・・・동작에 문제가 없습니다.

・서서히 빨간색 LED가 소등하며 부저음이 약하게 울림・・・배터리를 교체해 주십시오.

・빨간색 LED가 점등하지 않음 또는 부저가 울지 않음・・・고장일 가능성이 있습니다.



3) 검전 방법

스위치를 ON으로 하고 백색 LED가 점등된 상태에서 피측정물에 검지부를 갖다댑니다.

・백색 LED가 점등된 채로 적색 LED가 점멸하며 부저가 울림・・・활선 상태

・백색 LED만 점등됨・・・비활선 상태 또는 동작 전압 범위 이하
