1. 절연저항 측정의 목적

핸디형 절연 저항계는 공장 또는 빌딩 등에서 장기적으로 사용된 전기 기기, 부품 및 전기 시설 등의 절연 열화에 의한 감전이나 누전 등의 위험성을 예방하기 위해 사용합니다.

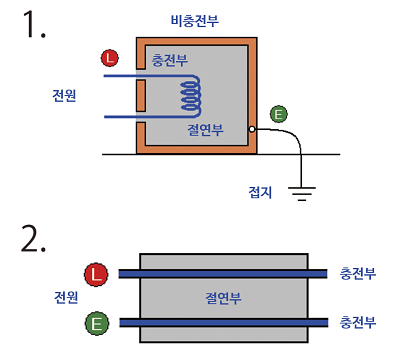

그림 1과 같은 구조의 전기 기기, 설비에서는 충전부와 비추전부 사이의 절연이 열화되어 지락, 감전의 위험이 있습니다. 그림 2와 같이 2개 이상의 충전부 사이의 절연이 열화되면 단락의 위험이 있습니다.

절연 저항값은 높으면 높을 수록 절연 효과가 높습니다.



2. 절연저항계의 정격측정 전압과 사용 예

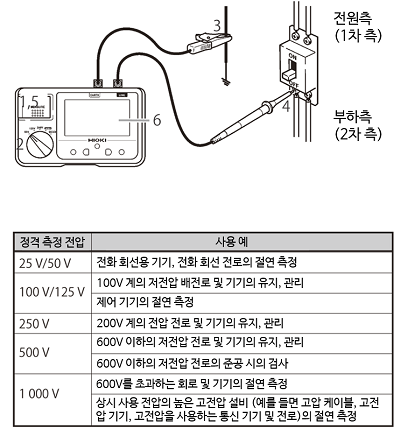

절연 저항계에 의한 절연 저항 측정에서는 절연 저항계가 인가되는 전압값과 그 대상이 아래 표와 같이 결정되어 있습니다.

절연 저항을 측정하는 대상에 의해 절연 저항계가 갖고 있는 인가 전압값(정격 측정 전압값)을 선택하지 않으면 안되므로

단레인지 절연저항계 : 1개의 정격 측정 전압만 발생하는 절연 저항계

다레인지 절연저항계 : 2개 이상의 정격 측정 전압이 발생하는 절연 저항계

가 있습니다.

또한 이 정격 측정 전압의 조합도 절연 저항계에 의해 여러가지가 있으므로 작업 용도에 따라 적절한 조합의 절연 저항계를 선택할 필요가 있습니다.



3. 절연저항 측정값의 판정기준

전기 설비 기술 기준 58조에서는 아래와 같은 전로의 사용 전압 구분에 따라 각각 절연 저항값이 규정되어 있습니다.



300V 이하의 대지 전압 150V 이하：　0.1 MΩ

300V 이하의 대지 전압 150V 초과：　0.2 MΩ

300V 초과：　0.4 MΩ



단, 신설 시의 절연 저항값은 1MΩ 이상이 바람직합니다.



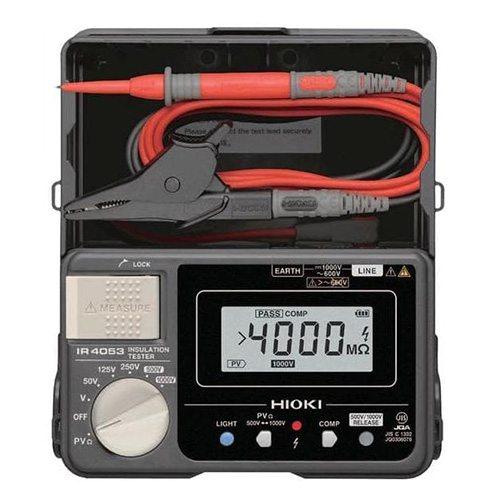

4. 절연저항계의 사용법 - 각 부분의 명칭

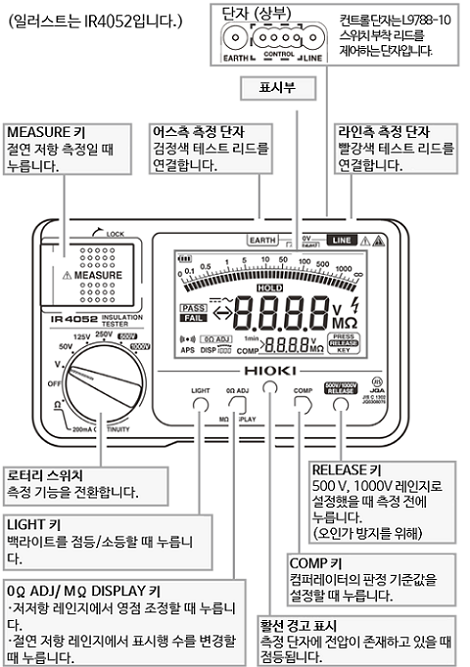

절연 저항계의 각 부분의 명칭을 그림에 나타냅니다. 이후의 설명에서 각 부분의 명칭이 나오므로 참조 부탁드립니다.



5. 절연저항계의 사용법 - 절연저항측정

※주의 : 활선 상태에서 작업하지 않을 것

1) MEASURE 키가 일어나지 않은 것(전압 인가되지 않은 것)을 확인합니다.

2) 표를 참조하여 로터리 스위치의 측정 전압을 결정합니다.

3) 검정색 측정 리드를 접지 측에 연결합니다.

4) 빨강색 리드를 피측정물에 연결합니다.

5) MEASURE 키를 누릅니다.

6) 표시가 안정됐을 때의 값을 읽습니다.

7) 측정 리드를 피측정물에 연결한 상태로 MESURE 키를 OFF 합니다.

8) 방전되면 측정 리드를 제거합니다.



6. 절연저항계의 사용법 - 전압측정

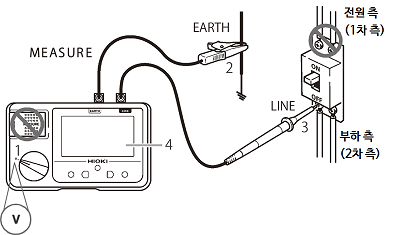

※주의 : 테스트 리드는 반드시 차단기의 2차 측에 연결해 주십시오. MEASURE 키는 누르지 않습니다. 확인해 주십시오.

1) 로터리 스위치를 V로 설정합니다.

2) 검정색 테스트 리드를 접지 측에 연결합니다.

3) 빨강색 테스트 리드를 차단기의 LINE 측에 연결합니다.

4) 표시가 안정되면 값을 읽습니다.



7. 절연저항계의 사용법 - 저항측정

측정 전에 측정 리드의 배선 저항 취소를 위해 영점 조정을 실행합니다.

1) 로터리 스위치를 "Ω"으로 설정합니다.

2) 측정 리드의 선단을 쇼트합니다.

3) MEASURE 키를 일으킵니다.

4) MEASURE 키를 OFF로 하고 측정값을 HOLD합니다.

5) "０Ω ADJ" 키를 누릅니다.

6) 측정 리드를 피측정물에 연결합니다.

7) MEASURE 키를 눌러 표시값을 읽습니다.

8) 사용 후는 MEASURE 키를 OFF 합니다.

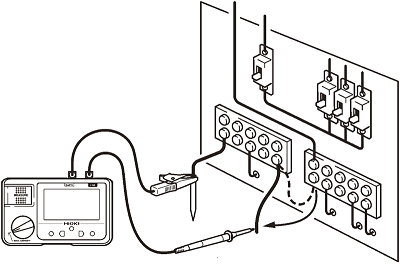

그림의 예는 접지선의 도통 체크 예입니다.
