1. 검상기의 원리

비접촉식 검상기는 일반적으로 정전 유도에 따른 전압 검출 방법을 채용하고 있습니다.

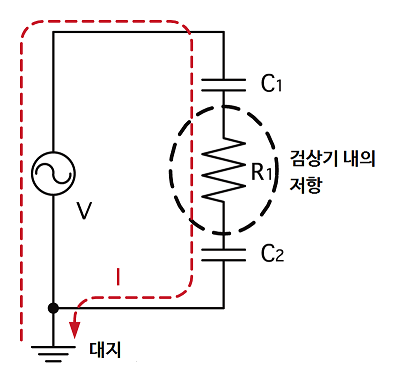

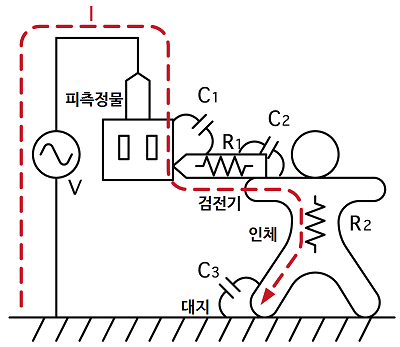

전로(활선), 전압 클립, 검상기 본체, 인체, 대지와 접촉하는 것으로 각 물체가 정전 결합하여 폐회로가 형성되고 매우 미세하지만 전류가 흐르게 됩니다.

미소 전류는 검상기 내부에 준비된 고저항에 전압 강하로써 나타나며, 대지를 기준으로 하는 대지간 전압에 따른 파형을 얻을 수 있습니다.

검상기에서는 이러한 전압 검출 원리에 따라 3상 각각의 전압 파형을 얻고 상순을 판정하고 있습니다.



2. 검상기의 사용방법

1) 사전 동작 확인

각각의 전압 클립을 AC70V 이상의 단선(활선)에 클립하여 선간 전압 램프의 점등을 확인해 주십시오.

・점등됨 동작에 문제가 없습니다.

・점등되지 않음 고장일 가능성이 있습니다.



2) 활선 체크

전압 클립 중 1개를 사용하여 활선 체크를 합니다.

사용하는 전압 클립 선간 전압 램프 점등

R (빨강) R-S 램프만

S (흰색) R-S 램프와 S-T 램프

T (파랑) S-T 램프만



3) 검상

① 본 기기의 전압 클립을 3상 교류 회로의 전선 피복 위에 설치합니다.

② 각 전선이 활선인 경우, 선간 전압 램프 R-S, S-T가 점등됩니다.

③ 상순 램프가 화살표 방향 (시계 방향)으로 순차 점멸하는 경우, 이 연결 상순은 정상(R-S-T)입니다. 이 때의 부저는 단속음이 됩니다.
