용량별 배선용차단기 산정방법

용량별 배선용차단기 산정방법





1. 기본계산식 I=P/V

1상(단상)일 경우 I=P/V

3상일 경우 I=P/(V×1.73)





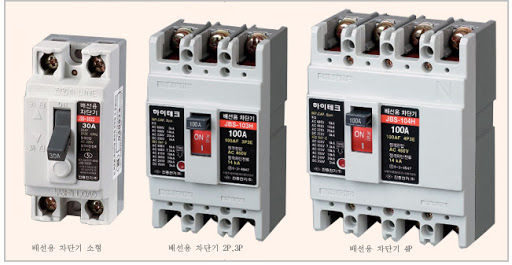

2. 차단기 선정법

반응형

차단기용량[A] >= 계산된전류



10KW용량에 220V 단상일 경우 : 10000/220=45.45[A] 차단기 50[A]

10KW용량에 220V 3상일 경우 : 10000/(220×1.73)=26.27[A] 차단기 30[A]

10KW용량에 380V 3상일 경우 : 10000/(380×1.73)=15.21[A] 차단기 20[A]





3. 위의 식에 의해 산출된 계산값

용량[KW]	220V(단상)		380V(3상)
	단상	3상	3상
5	30 [A]	15 [A]	10 [A]
7.5	40 [A]	20 [A]	15 [A]
10	50 [A]	30 [A]	20 [A]
15	75 [A]	40 [A]	30 [A]
20	100 [A]	60 [A]	40 [A]
25	125 [A]	75 [A]	40 [A]
30	150 [A]	100 [A]	50 [A]
40	200 [A]	125 [A]	75 [A]
50	250 [A]	150 [A]	100 [A]
